L432-大众捷达汽车前悬架设计 下载积分：50　资料编号： L432

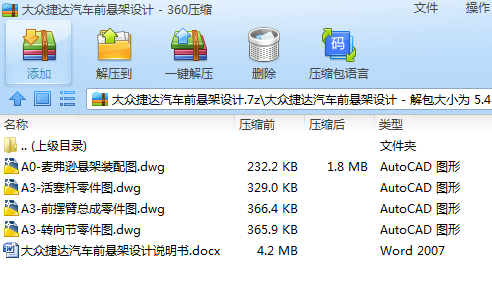

作品包括:

word说明书一份，共44页，约16000字

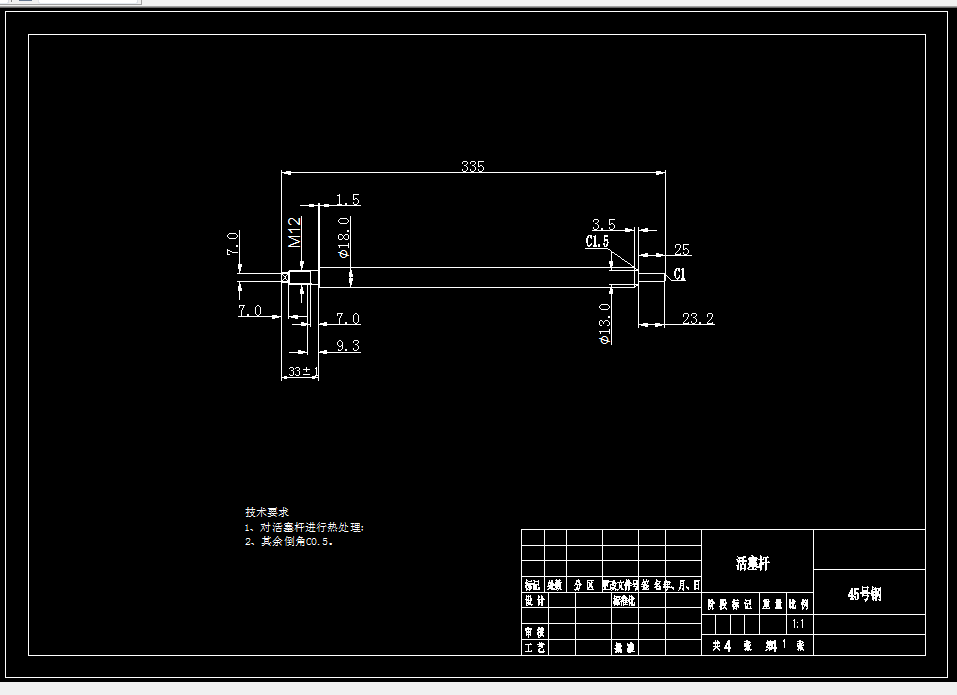

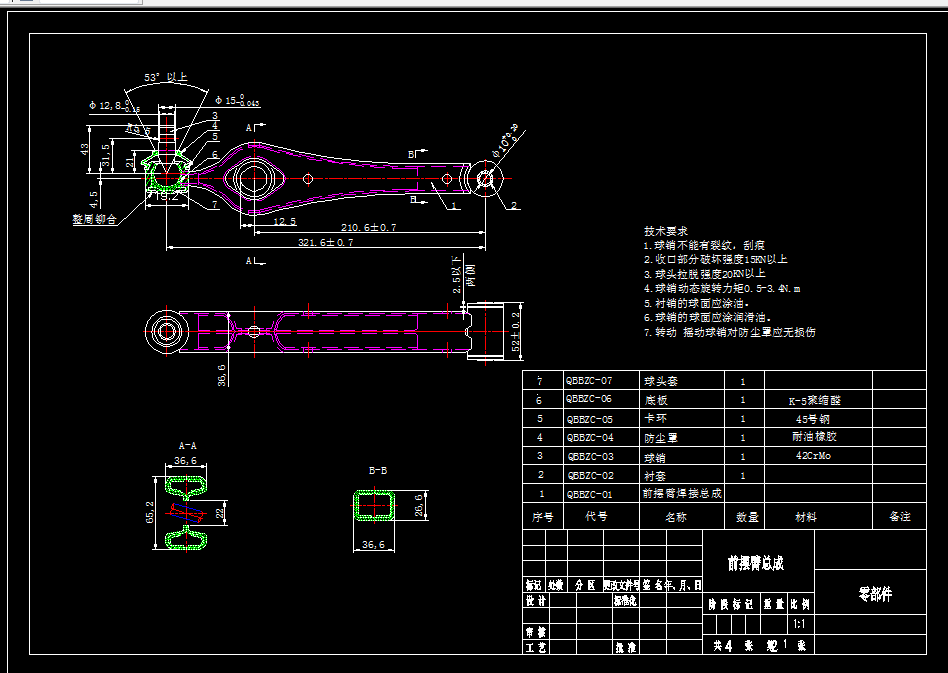

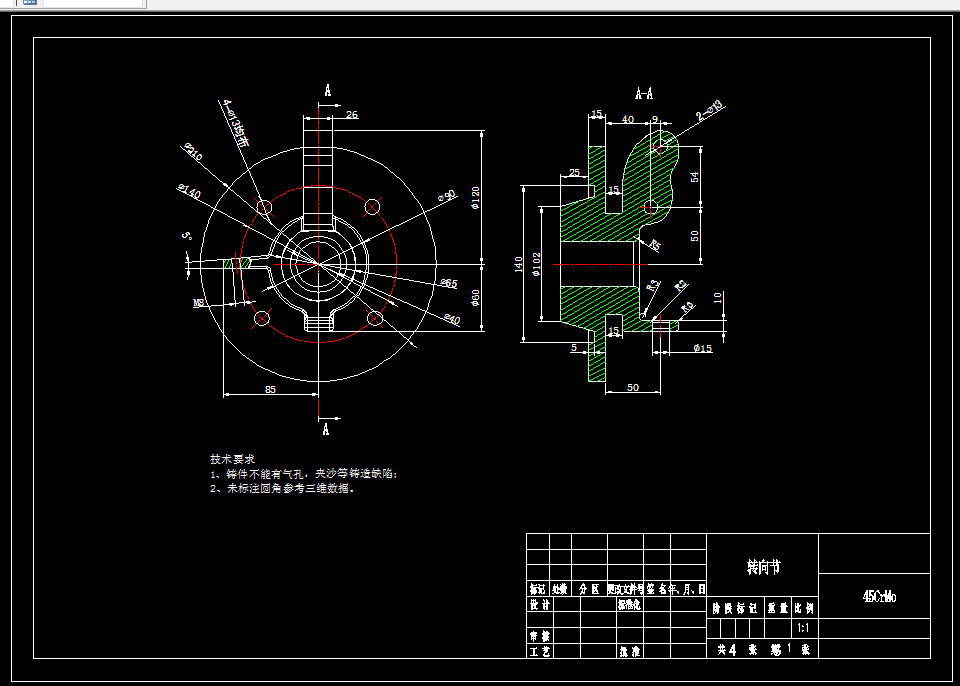

CAD版本图纸，共4张

 摘  要

本文针对大众捷达汽车的前悬架系统进行设计，计算和设计的主要内容是：前麦佛逊悬架与后单纵臂悬架。先通过计算力的传递比及行程传递比，得出悬架的刚度，随后对悬架进行设计及计算，经过三套方案的分析比较后，确定出最合理的支撑体系。在横向稳定杆的设计中，在难以利用材料力学方法求解的情况下，利用有限元分析法求出其扭转刚度。

本篇论文运用CATIA软件进行三维建模，模型建立后用ADAMS软件对其进行运动学仿真分析，得出主销内倾角、主销后倾角、前轮前束及轮距与车轮跳动量之间的变化关系，并与理想值进行比较。考虑前悬架在不平路面上，受冲击较大，前悬架各部件受载也较大，最后对其各部件用CAD软件进行图纸测绘。

关键词：前悬架，大众捷达，分析，四轮定位，CAD

目  录

摘  要 2

Abstract 3

第1章  绪论 4

1.1 悬架系统的发展背景 5

1.2 国内外研究现状 6

1.3 研究目的及意义 7

第二章 汽车悬架系统 7

2.1 悬架系统概述 7

2.2 悬架结构形式分析 8

第三章 前悬架系统参数确定 11

3.1 大众捷达车辆参数 11

3.2 前悬架结构形式选择 11

3.3 前悬架主要参数的确定 14

第四章 前悬架系统的设计 17

4.1 弹簧刚度的计算 17

4.2 弹性元件的设计 20

4.2.1 螺旋弹簧的刚度及应力计算 20

4.2.2 弹簧端部形状 20

4.3前悬架导向机构的设计 23

4.4 前横向稳定杆的设计 28

第五章 前悬架系统建模 30

5.1 前悬架运动学仿真分析 30

5.2  仿真结果分析 35

总结 41

参考文献 42

致 谢 44
