作品包括:
word说明书一份,共40页,约14000字

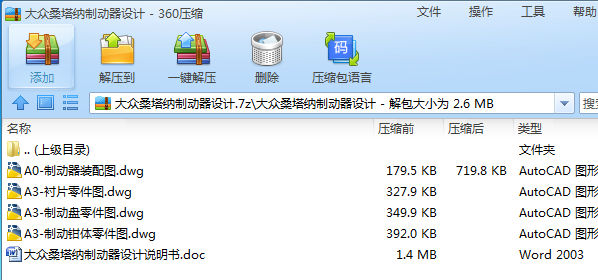

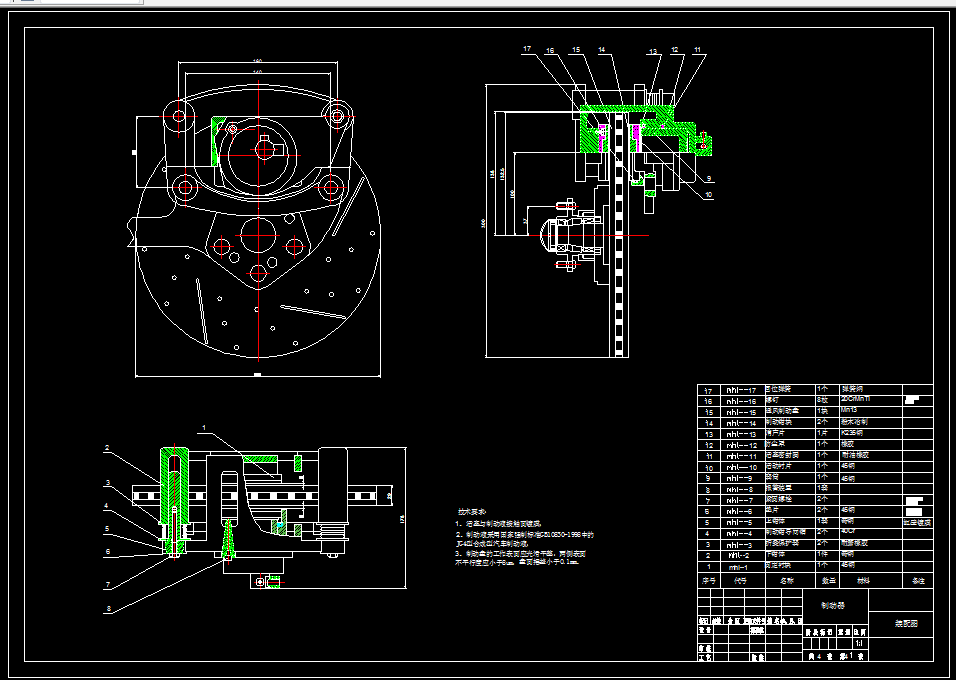

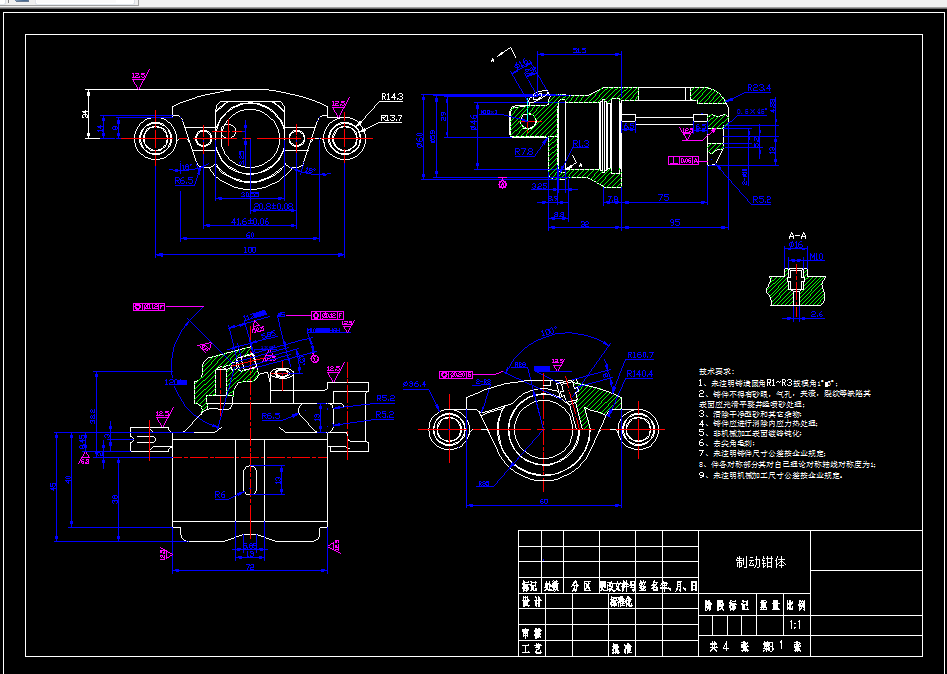

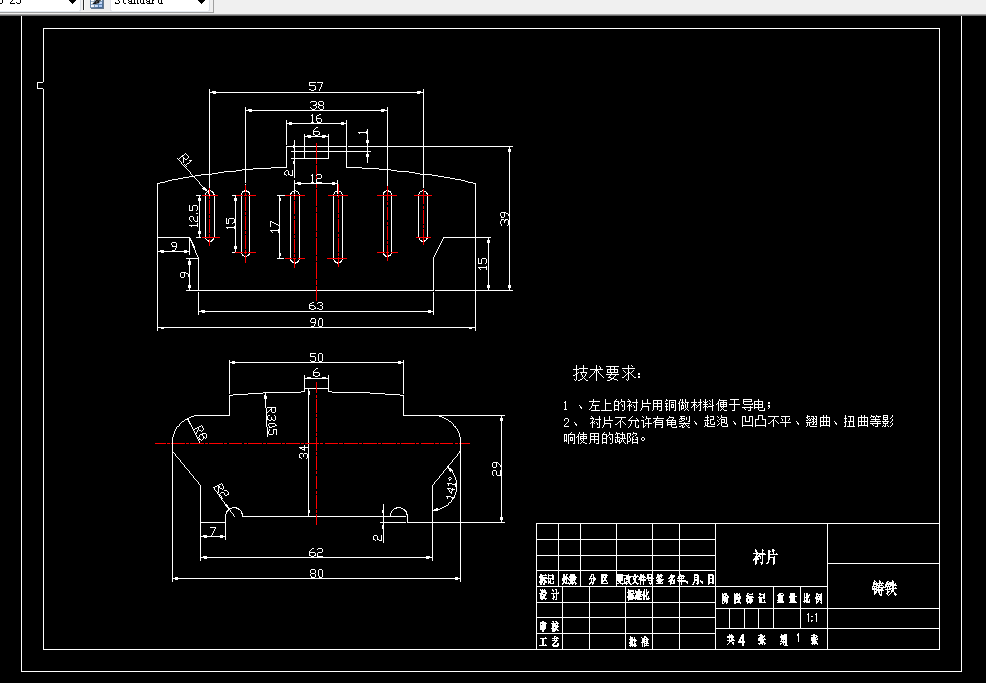

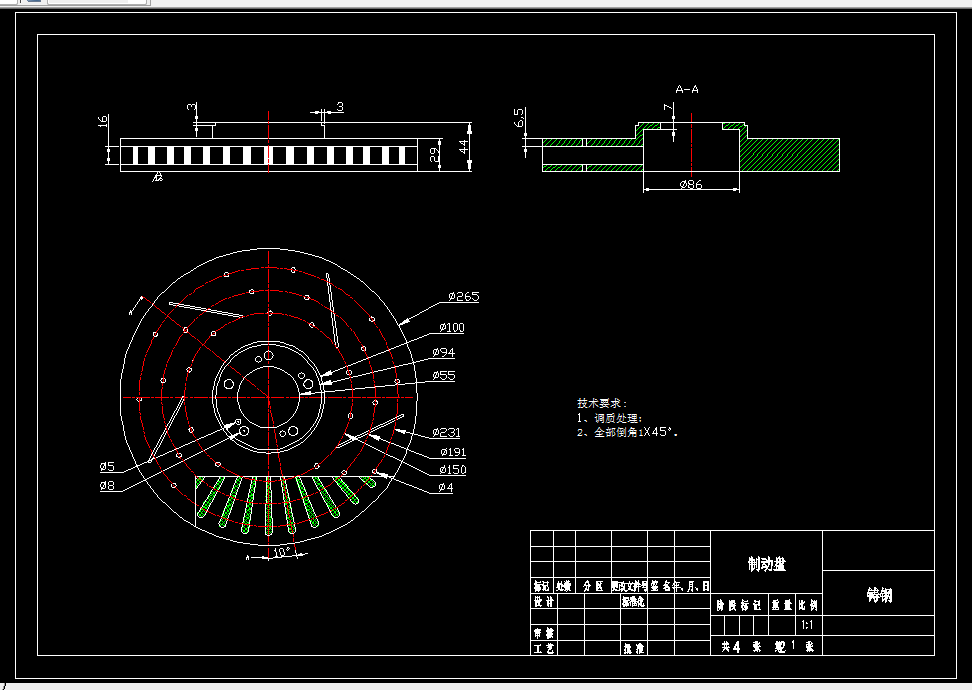

CAD版本图纸,共4张
摘 要
随着科学技术的不断发展和汽车工业的发展,汽车制动器已经变得越来越多样化。 本文根据汽车制动器的原理分析了不同类型的制动器,并具体介绍了各种制动器的总体结构,启动方法,优缺点。根据汽车型号,选择合适的解决方案。经过研究,盘式制动器广泛应用在市场上。由于其结构简单,性能卓越和合理的设计,所以选择了盘式制动器。
为了便于研究开展,于是我选择了一种应用普遍的盘式制动器,并分析了力矩的计算,系数的全局分布,制动系数等。这款碟刹制动器的主要零件,如放气螺钉,导销,导销防尘罩,钢,是基于此的结构设计以及后轮,减震器和活塞的设计计算。 开发了新的精确制动器。本文中使用的设计计算公式均来自参考资料。
关键词: 盘式制动器;制动力; 制动力分配系数; 制动器因数
目 录
第一章 绪论 - 1 -
1.1研究意义 - 1 -
1.2国内外发展现状 - 1 -
1.3 制动系的功能和要求 - 2 -
1.4课题任务 - 3 -
1.5整车参数 - 3 -
第二章 制动器方案选择 - 4 -
2.1制动器的主要类型 - 4 -
2.2 制动器的工作原理及其特点 - 4 -
2.2.1鼓式制动器 - 4 -
2.2.2盘式制动器 - 5 -
2.3 盘式制动器方案比较 - 6 -
2.3.1 固定钳式盘式制动器 - 6 -
2.3.2 浮动钳式盘式制动器 - 7 -
2.3.3 全盘式制动器 - 8 -
第三章盘式制动器主要参数的确定 - 10 -
3.1制动盘直径D - 10 -
3.2制动盘厚度h - 10 -
3.3制动块 - 10 -
第四章盘式制动器的设计与计算 - 14 -
4.1制动力与制动力分配系数 - 14 -
4.2理想的前、后制动器制动力分配曲线 - 18 -
4.3同步附着系数计算 - 19 -
4.4 制动力、制动强度、附着系数利用率的计算 - 22 -
4.4.1满载时的情况 - 22 -
4.4.2 空载的情况 - 24 -
4.5制动最大力矩 - 25 -
4.6 制动器因数及制动距离的计算 - 27 -
4.6.1制动器因数的计算 - 27 -
4.6.2制动器距离的计算 - 28 -
4.7利用附着系数与制动效率 - 28 -
4.7.1利用附着系数 - 28 -
4.7.2制动效率E 、E - 29 -
4.8制动器制动性能核算 - 30 -
4.9 校核计算 - 30 -
4.9.1 摩擦衬块的磨损特性计算 - 30 -
4.9.2 制动器的热容量和温升的核算 - 32 -
4.9.3 盘式制动器制动力矩的校核 - 33 -
第五章 总结 - 36 -
参 考 文 献 - 37 -
致谢 - 38 -
