Z1896-年产20000吨复合型果蔬汁工厂设计 下载积分:50 资料编号: Z1896

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: Z1896
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版说明书1份,共38页,约15000字

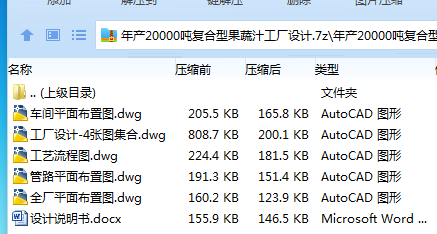

CAD版本图纸,共4张


设计总说明

本设计为年产20000t,班产33t复合型果蔬汁饮料工厂设计。生产班制3班制,沙棘和胡萝卜的成熟季节在秋季,所以在8月至1月进行集中生产,总共153天,2月份生产设备停产检修;草莓汁饮料年产5000吨,两班制生产,3月到7月,总共127天。

产品形式为玻璃瓶无菌包装、纸盒无菌包装。

厂址选在陕西省宝鸡市陇县,该地区开发潜力大,符合区域经济发展规划,国土开发及管理的规定。且其地质良好、气候条件优越、水质良好、交通方便、劳动力能源等都符合厂址建设的要求,适宜建厂。

主要设计工作如下:

(1)设计各产品的生产方案,并进行工艺论证;

(2)确定生产的设备流程,对设备提出具体要求;

(3)进行物料衡算、劳动力估算、水电汽估算、管路设计;

(4)进行车间平面布置以及全场平面布置;

近年来,随着消费者生活水平的提高、健康意识的增强,中国的饮料市场在经历了碳酸饮料时代、饮用水时代、功能型饮料和茶饮料时代后,已经进入了果汁饮料时代。设计合理的复合型果蔬汁饮料加工厂,不仅可以满足广大消费者的消费需求,而且能够带动农民增产增收,同时可促进当地经济发展,符合国家政策,具有较高的经济效果和价值。

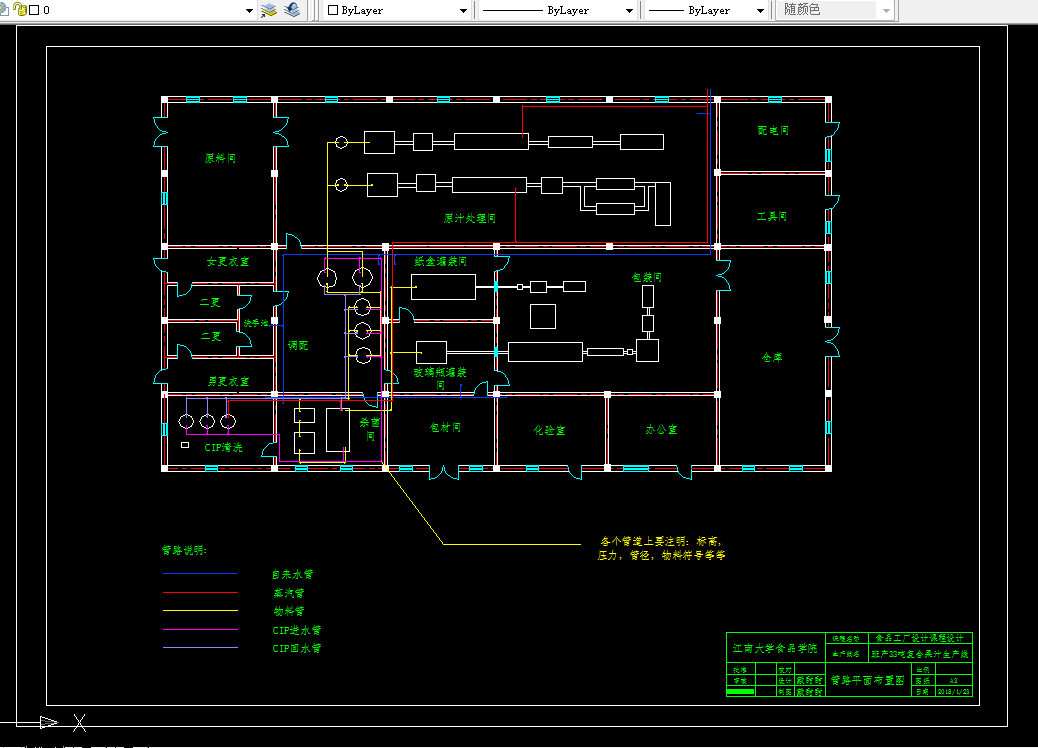

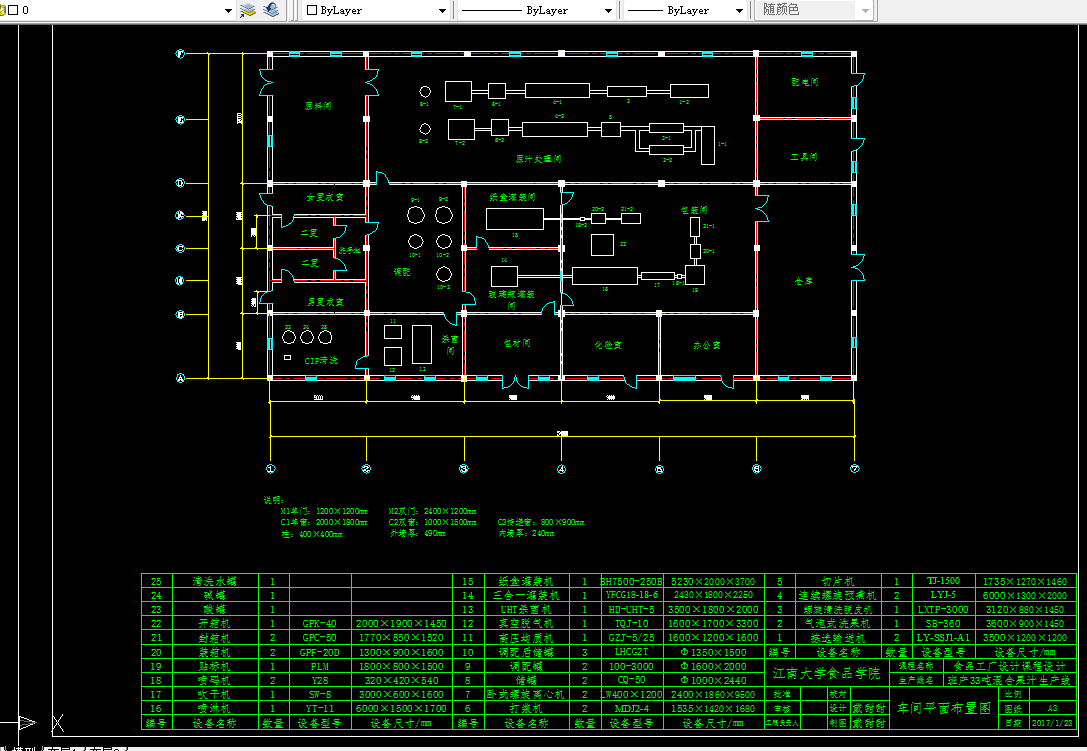

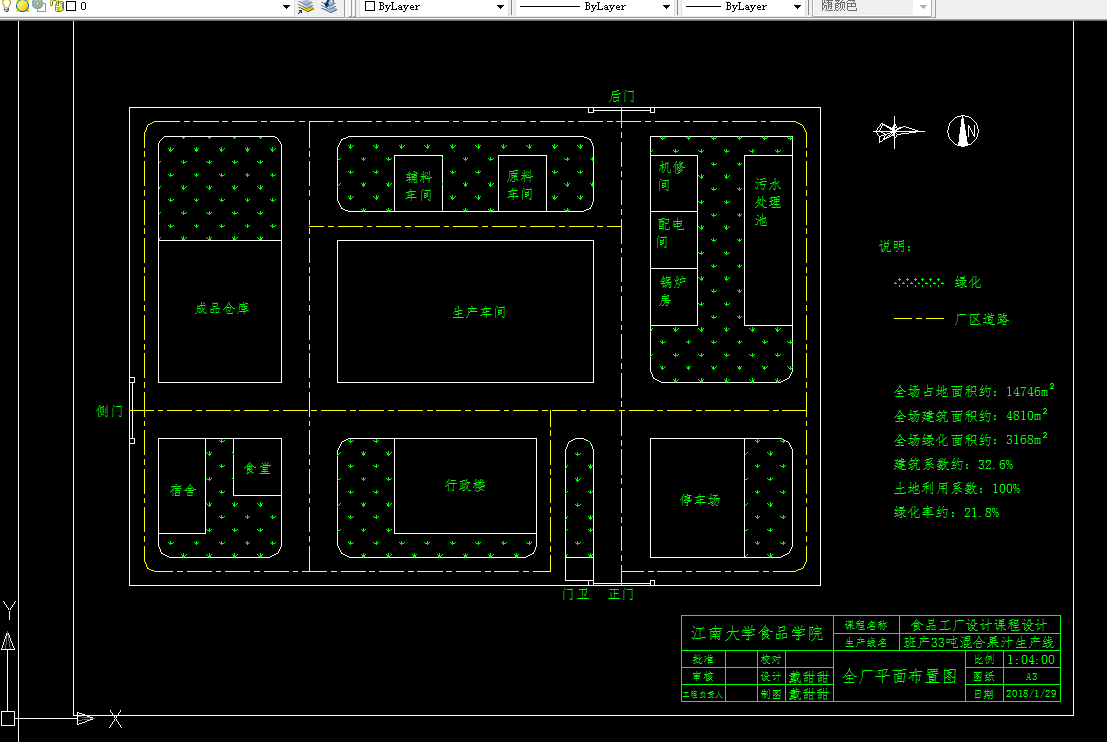

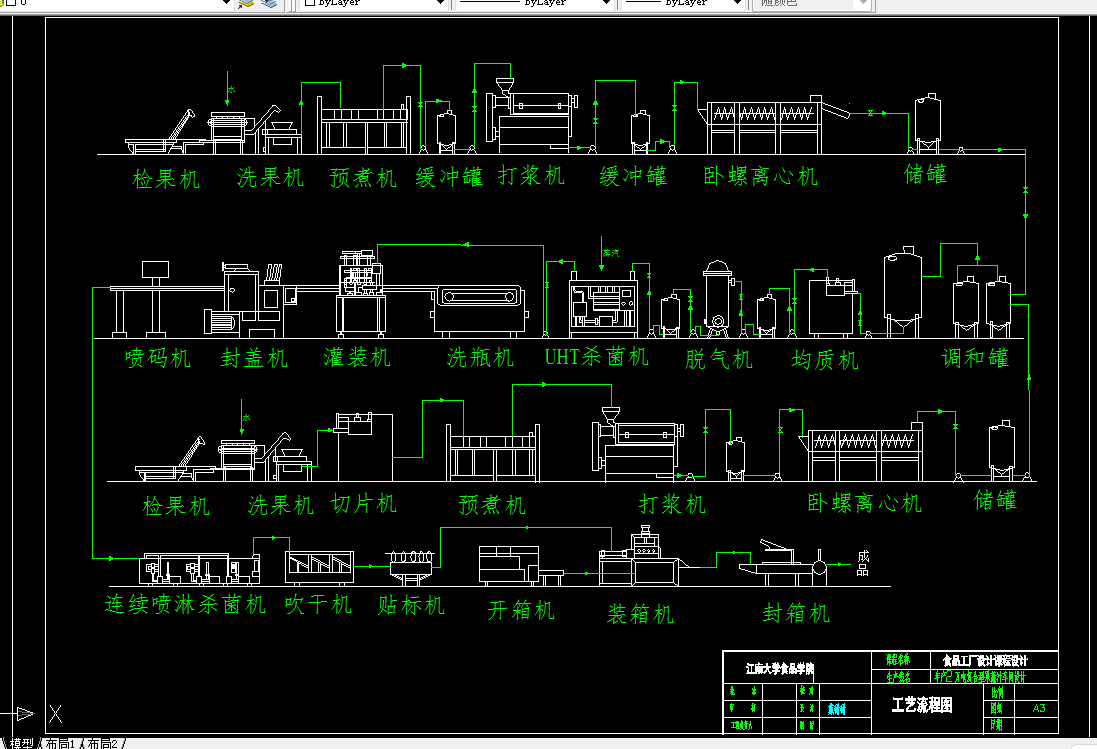

本设计车间长54m,宽30m,开间9m,共6间;跨度30m。全厂占地14746m2,东西长146m,南北长101m。本设计绘制了相关图纸,分别为工艺流程图、车间平面布置图、车间管路平面图、、全厂平面布置图。

关键词:工厂设计;复合型果蔬汁;胡萝卜汁;沙棘汁
