HN006-插床的扦插机构设计 下载积分：80　资料编号： HN006

作品包括:

Word版设计说明书1份

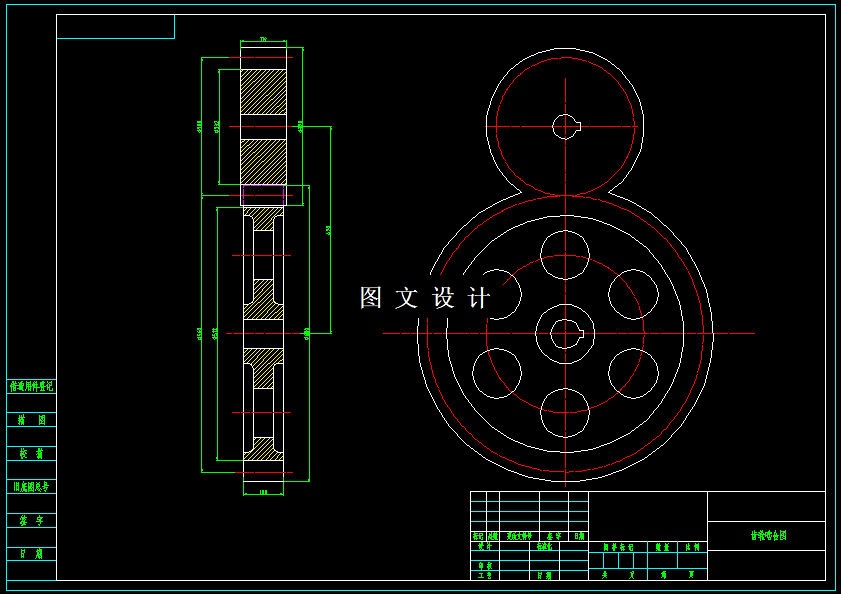

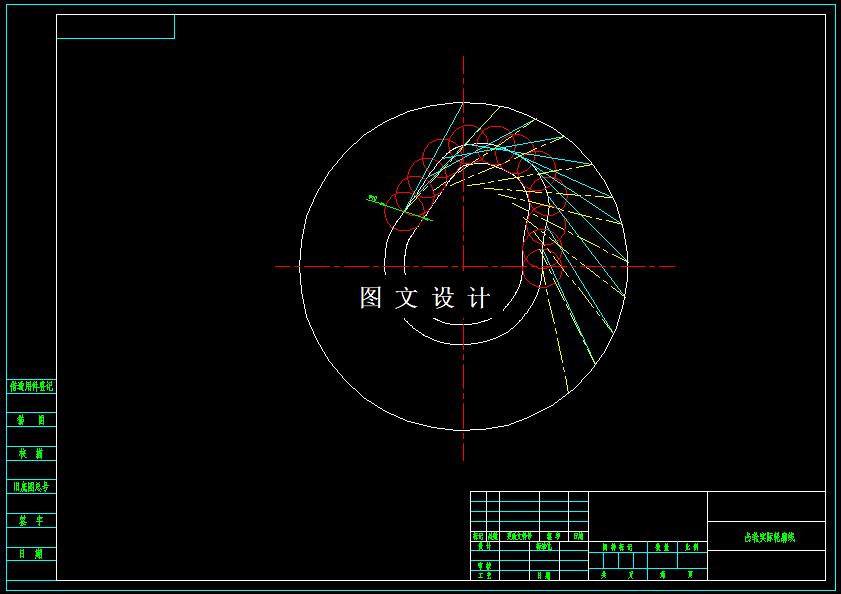

CAD版本图纸，共3张

摘要

插床机械系统的执行机构主要是由导杆机构和凸轮机构组成。图1-1为其参考示意图，电动机经过减速传动装置（皮带和齿轮传动）带动曲柄3转动，再通过导杆机构使装有刀具的滑块5沿导路y-y作往复运动，以实现刀具的切削运动。刀具向下运动时切削，在切削行程H中，前后各有一段0.05H的空刀距离，工作阻力F为常数；刀具向上运动时为空回行程，无阻力。为了缩短回程时间，提高生产率，要求刀具具有急回运动。刀具与工作台之间的进给运动，是由固结于轴上的凸轮驱动摆动从动件和其它有关机构（图中未画出）来完成的。
