作品包括：

Word版说明书1份，共59页，约20000字

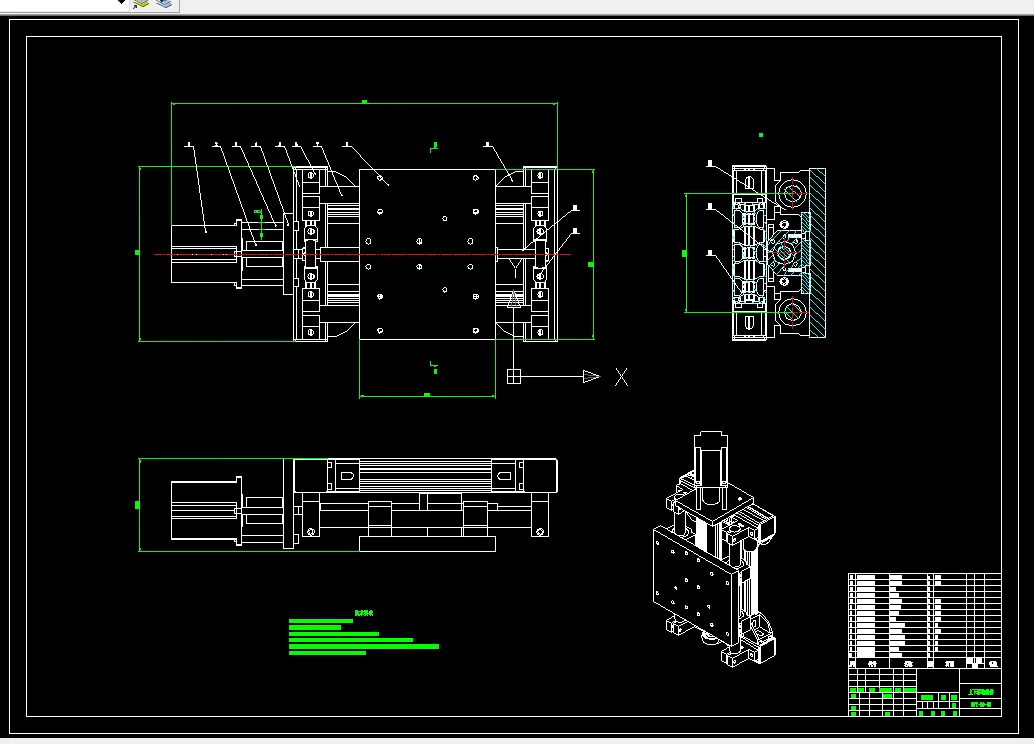

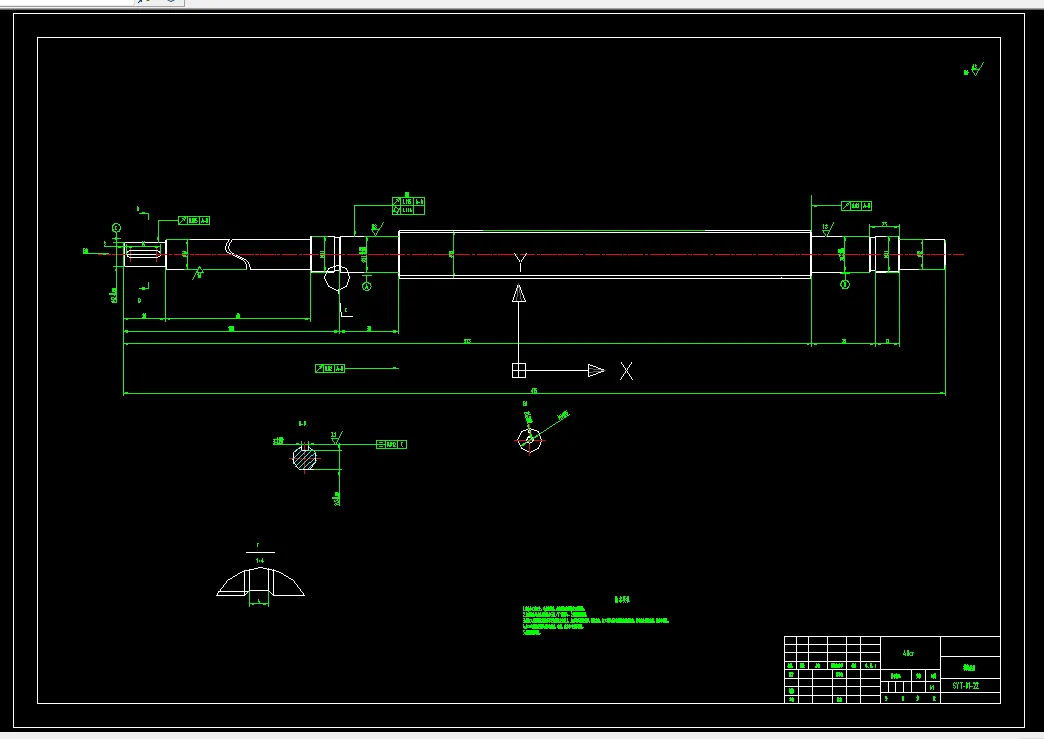

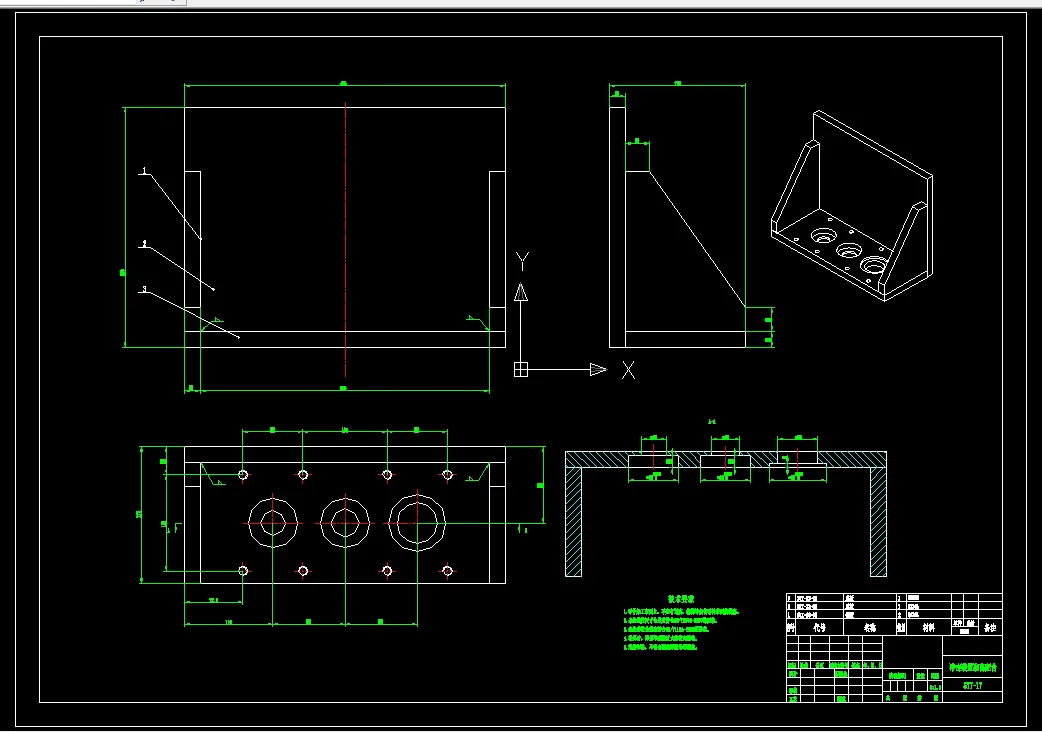

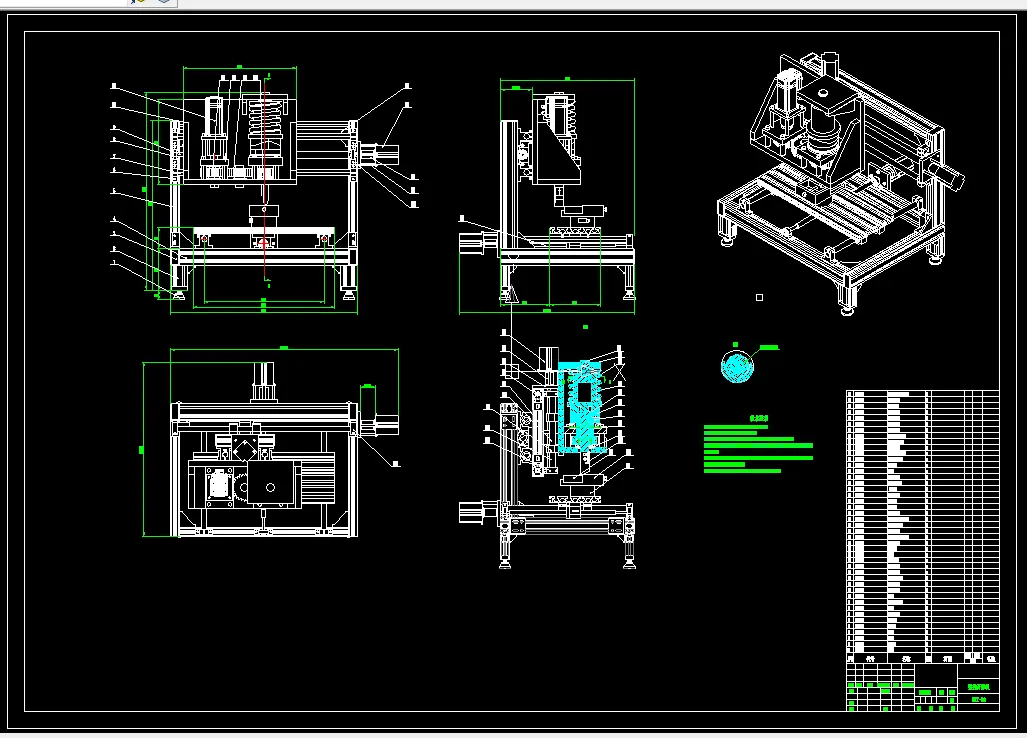

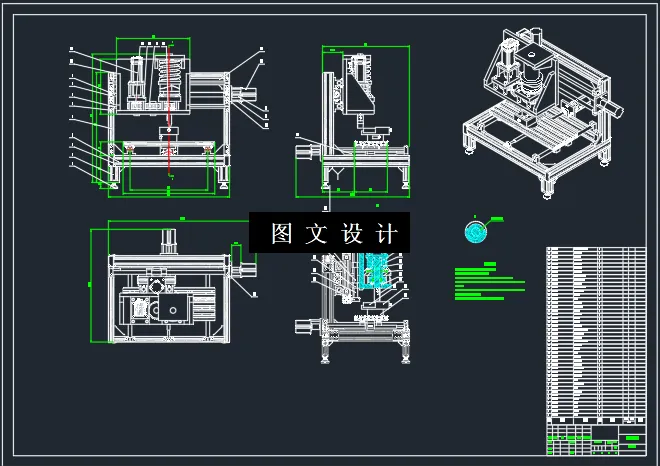

CAD版本图纸，共9张

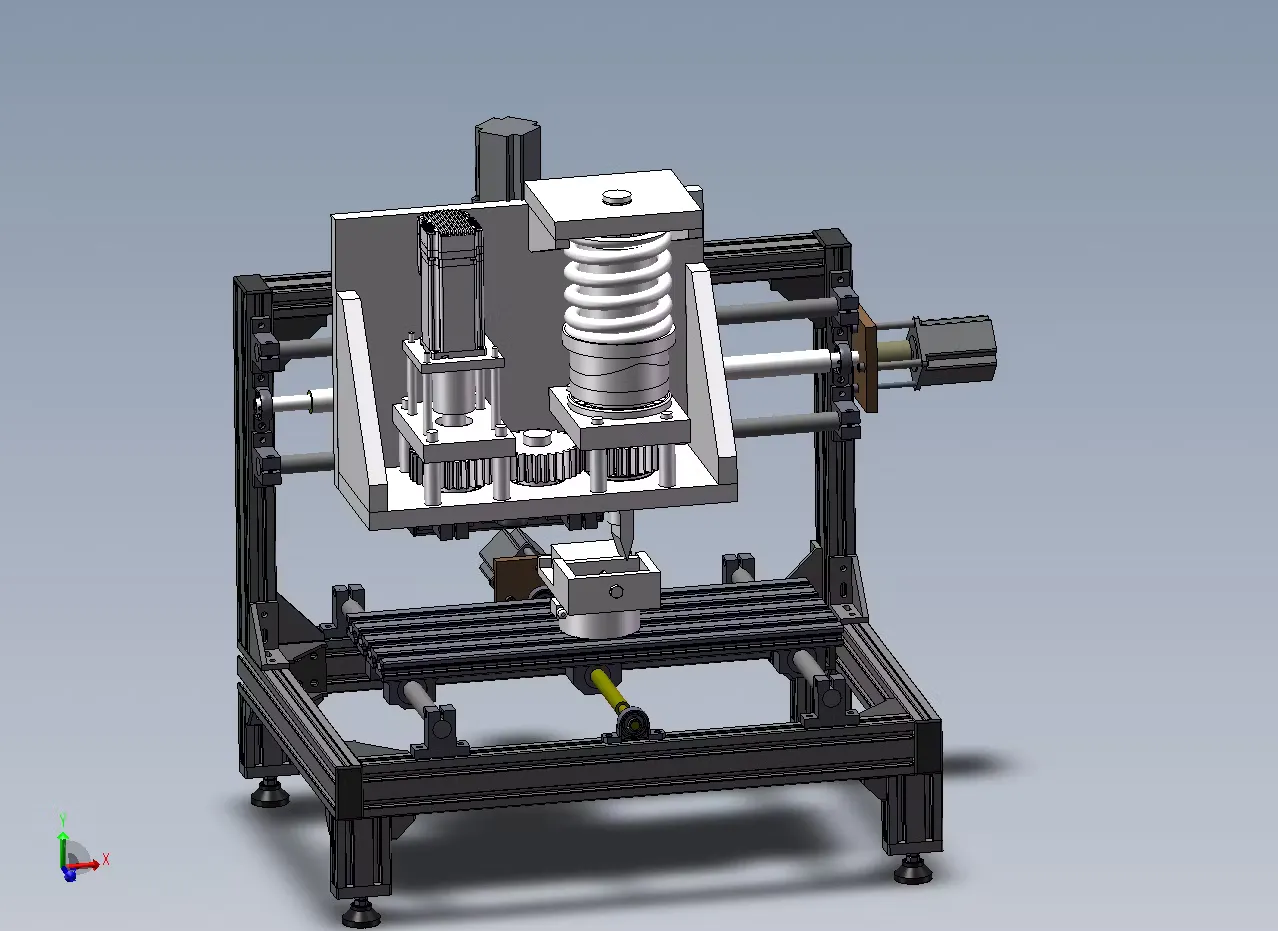

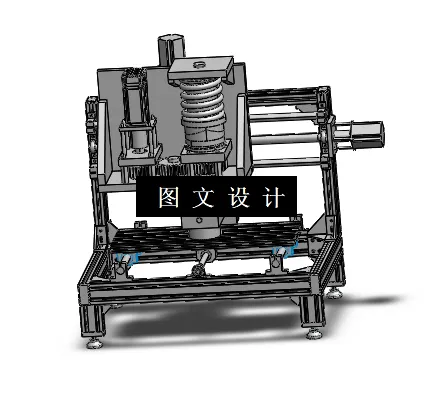

SW三维图一套

摘要

本课题针对现代木工加工领域的需求，设计了一种高效、精准的数控开榫机。该机器主要由开榫机构、进给机构、机架及测试平台三大部分组成，通过伺服驱动、精密传动和智能检测技术的结合，实现了高精度、自动化的榫头加工。

在整体设计上，采用对比分析法与文献研究法，对数控开榫机的机械结构、动力系统及检测模块进行了优化设计。动力系统选用高精度伺服电机作为核心驱动单元，通过联轴器将动力传递至滚珠丝杠组件，带动工作台及刀具实现多轴联动，确保加工过程中的平稳性和定位精度。进给机构采用直线导轨与滚珠丝杠的组合，有效降低了摩擦阻力，提高了传动效率，同时通过数控系统编程控制，可实现复杂榫型的多样化加工。

开榫机构的设计是本课题的重点之一。通过弹簧与凸轮机构的协同作用，实现了刀具的周期性进给与回位，确保切削过程的连贯性和稳定性。刀具部分采用高速钢或硬质合金材质，可根据加工需求更换不同规格的刀头，以适应多种榫槽形状（如直角榫、燕尾榫等）。此外，机构还集成了冷却与排屑系统，延长刀具寿命并保障加工质量。

为提高设备的可靠性与安全性，本设计在测试平台中嵌入了六维力学传感器，实时监测加工过程中的力、力矩及振动信号，并通过数据反馈系统调整加工参数，避免因负载过大或机械振动导致的精度偏差。该设计不仅提升了测试准确性，还为后续工艺优化提供了数据支持。

在创新性方面，本研究结合模块化设计理念，使开榫机具备可扩展性，未来可通过加装旋转工作台或视觉检测系统进一步拓展功能。此外，整机结构采用轻量化铝合金框架，在保证刚性的同时降低了设备重量，便于运输与安装。

综上所述，本课题设计的数控开榫机通过机电一体化技术的应用，实现了榫头加工的高效化与智能化，为木工机械的自动化升级提供了可行方案。后续研究可围绕加工精度提升、多轴协同控制等方向展开，以满足更高标准的工业需求。

关键词：机构设计；开榫机；榫头加工；传感器

目  录

第1章 绪  论 1

1.1 木工机床行业的发展背景和现状 1

1.2 文献综述 1

1.2.1 国外数控专用木工机床的发展现状 1

1.2.2 国内数控专用木工机床的发展现状 2

1.2.3 国内木工数控开榫机的问题及发展展望 2

1.3数控开榫机开榫原理及开榫参数 4

1.3.1 数控开榫机的工作原理 4

1.3.2 核心开榫参数 4

1.3.3 不同榫型的参数差异 5

1.4 选题背景和研究意义 6

1.4.1 选题背景 6

1.4.2 设计意义 6

1.5 本章小结 7

第2章 方案设计 8

2.1 总体方案设计 8

2.1.1 方案一 8

2.1.2 方案二 9

2.1.3 方案总结 9

2.2 开榫机构方案设计 10

2.3 进给机构方案设计 11

2.3.1 传动类型的选择 11

2.3.2电机与滚珠丝杠副联接方式的选择 13

2.4 本章小结 17

第3章 开榫机构设计 18

3.1 电机选择 18

3.2 选定齿轮材料，类型，齿数及精度等级 19

3.3 按齿根弯曲强度设计 20

3.4 计算大小齿轮的几何尺寸参数 22

3.5 齿轮轴设计 23

3.6 开榫弹簧设计 25

3.6.1 已知条件 25

3.6.2 弹簧设计参数 25

3.7 凸轮设计 27

3.7.1 明确设计需求 27

3.7.2 运动规律选择 27

3.7.3 凸轮的形状分类 27

3.7.4 参数设计 27

3.8 本章小结 29

第4章 进给机构设计 30

4.1 功能组成 30

4.2 进给机构计算 30

4.2.1 进给机构受力分析 30

4.2.2 X向丝杠工作负载 32

4.2.3 验算 34

4.3 本章小结 35

第5章 重要零件受力分析 36

5.1 齿轮传动轴的受力分析 36

5.1.1 设置夹具和载荷 36

5.1.2 网格划分及运算结果分析 38

5.2 齿轮的受力分析 40

5.2.1 设置夹具和载荷 40

5.2.2 网格划分及运算结果分析 41

5.3 本章小结 42

第6章 控制程序设计 43

6.1 PLC控制介绍 43

6.2 电路图 45

6.3 本章小结 46

第7章 结  论 47

参考文献 49

致  谢 51
