作品包括：

Word版设计说明书1份，共35页，约11000字

PPT答辩一份

文献综述一份

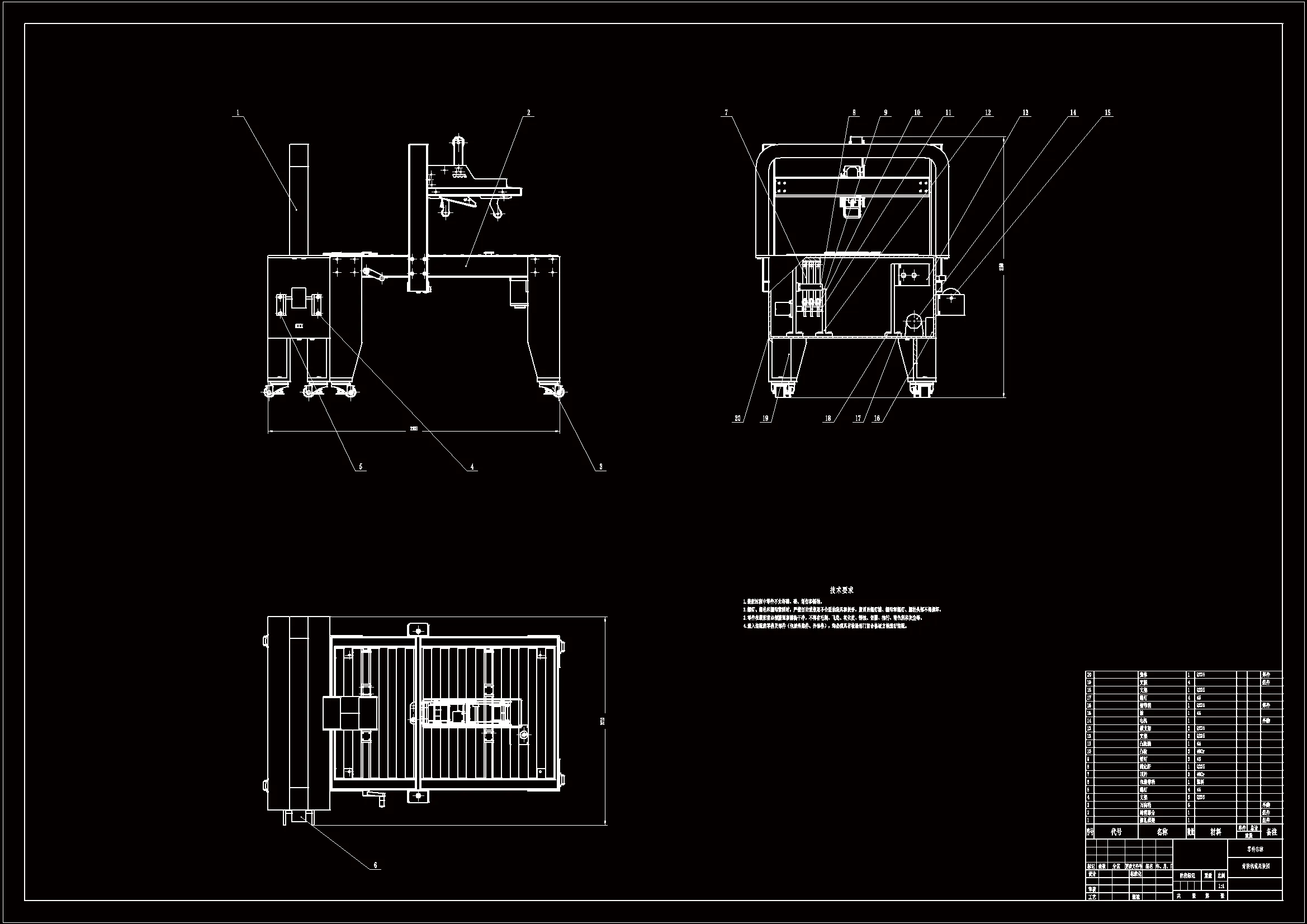

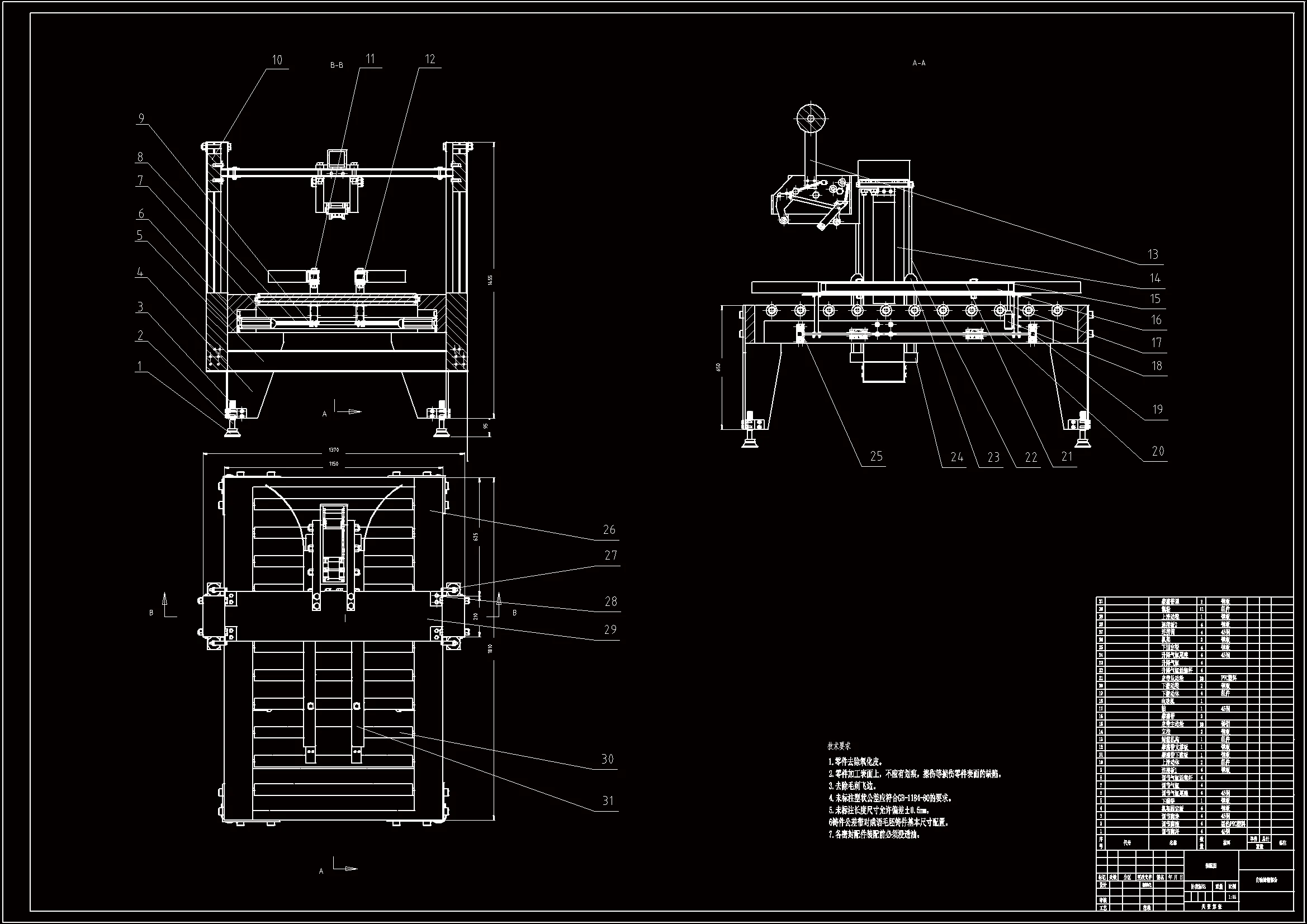

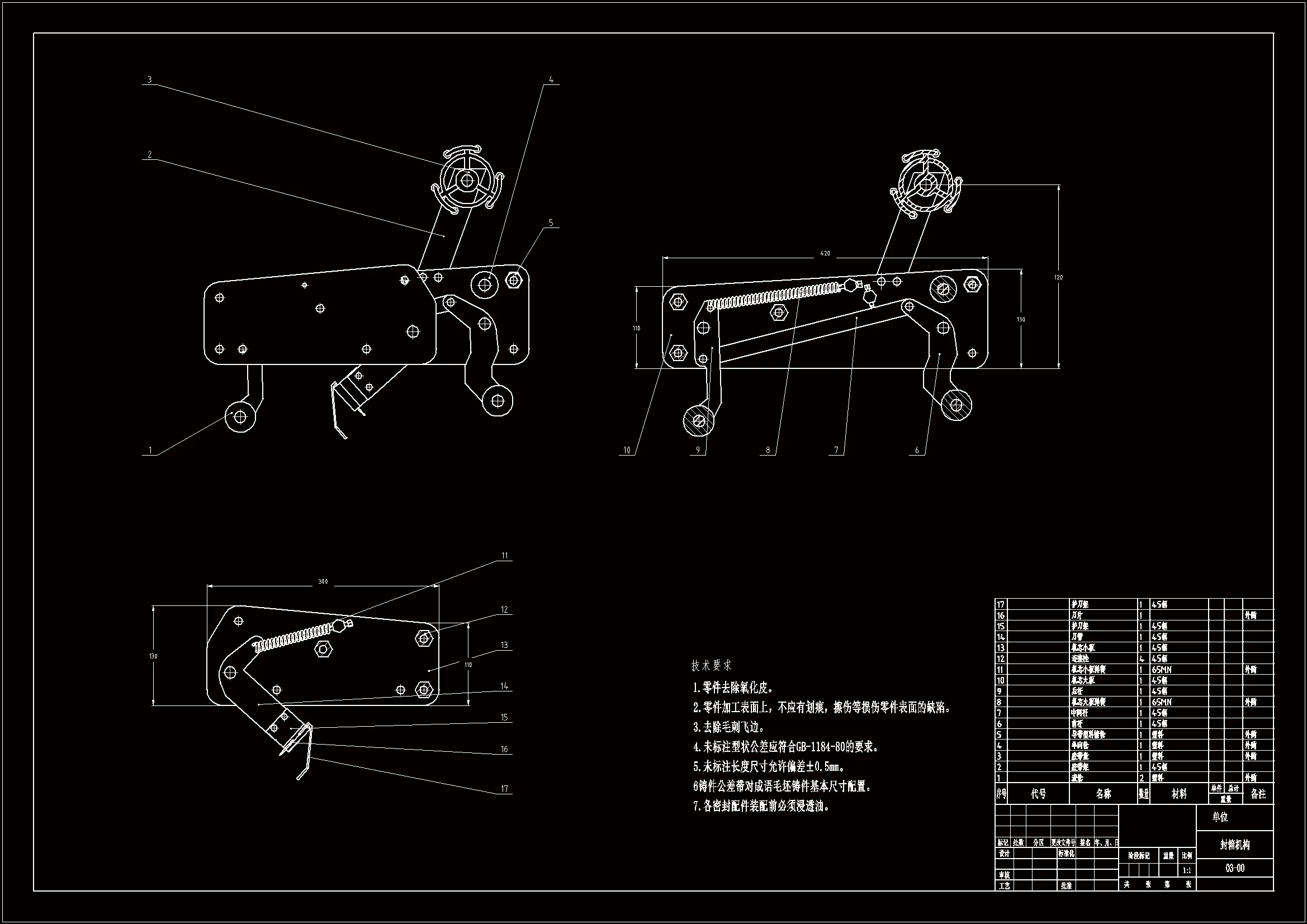

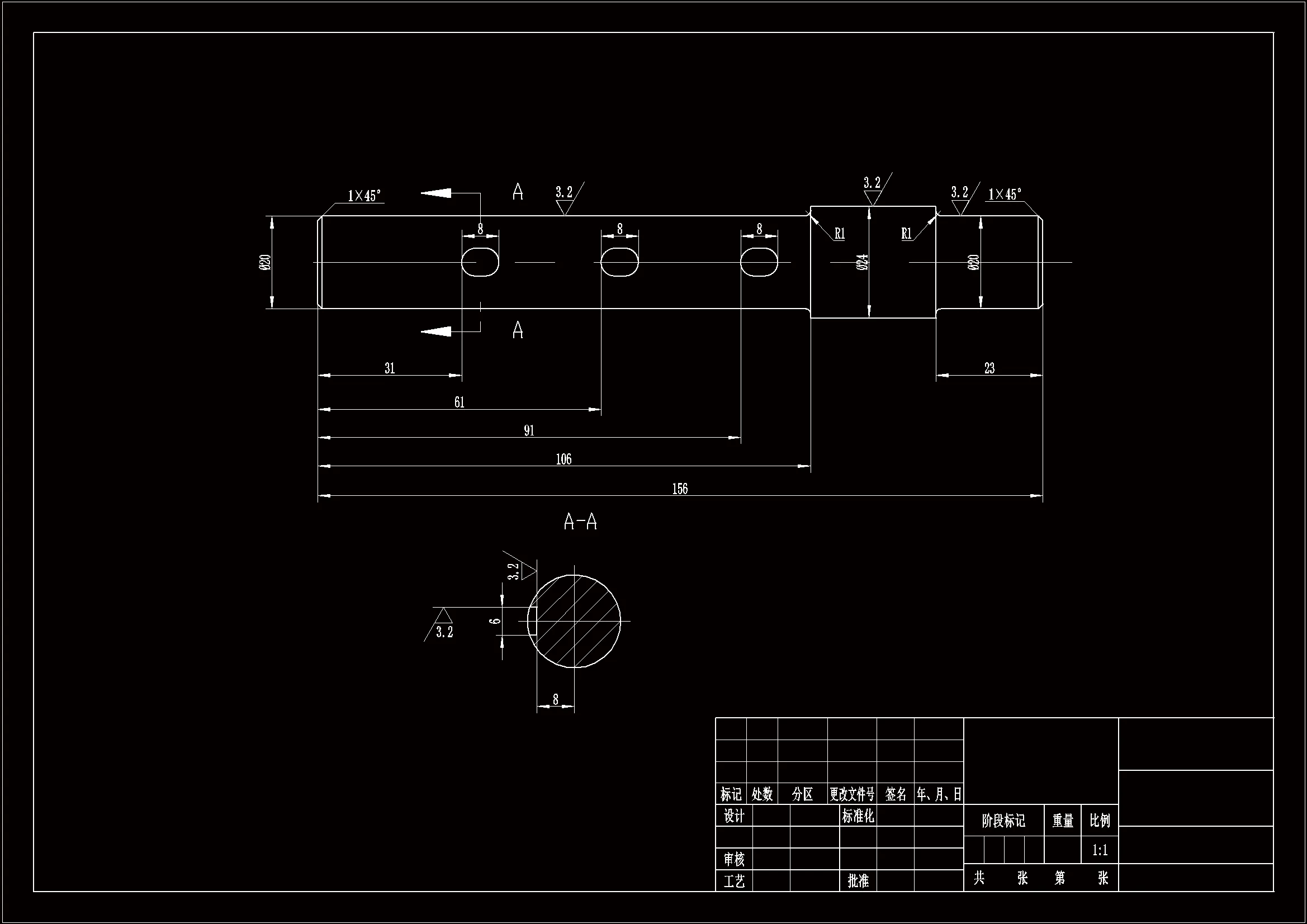

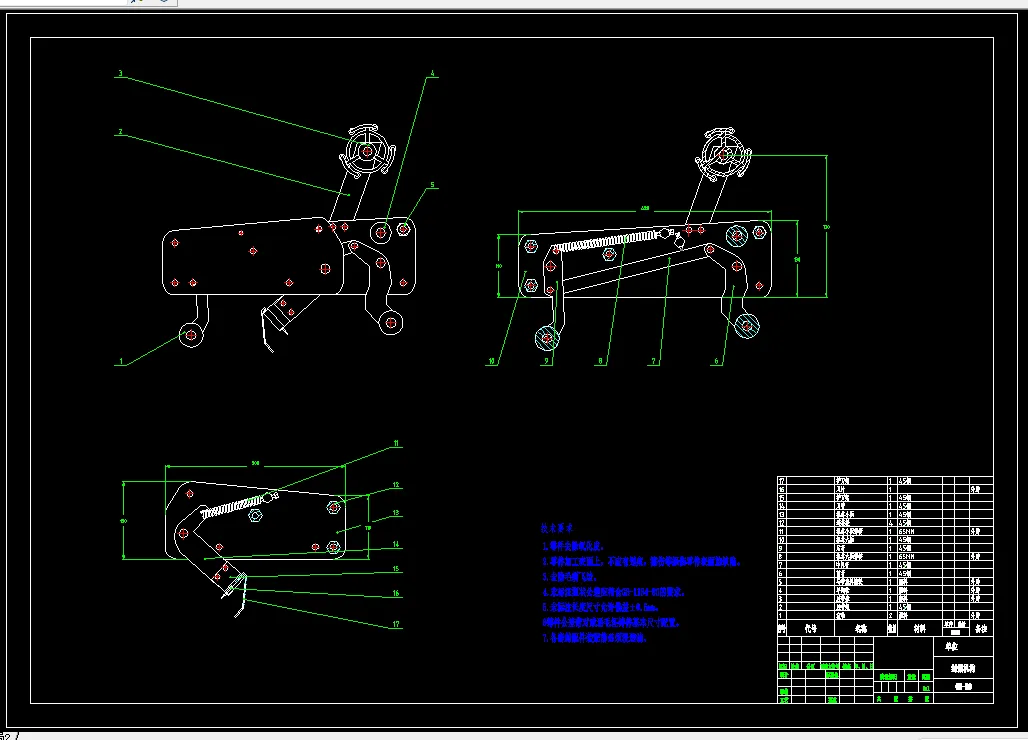

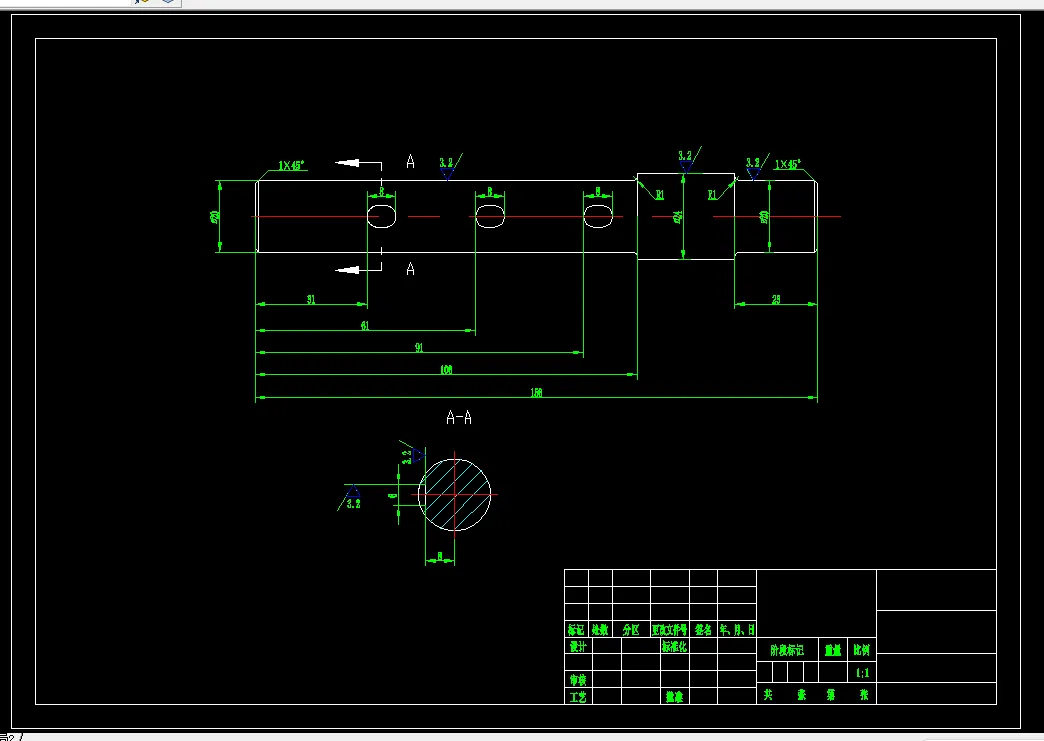

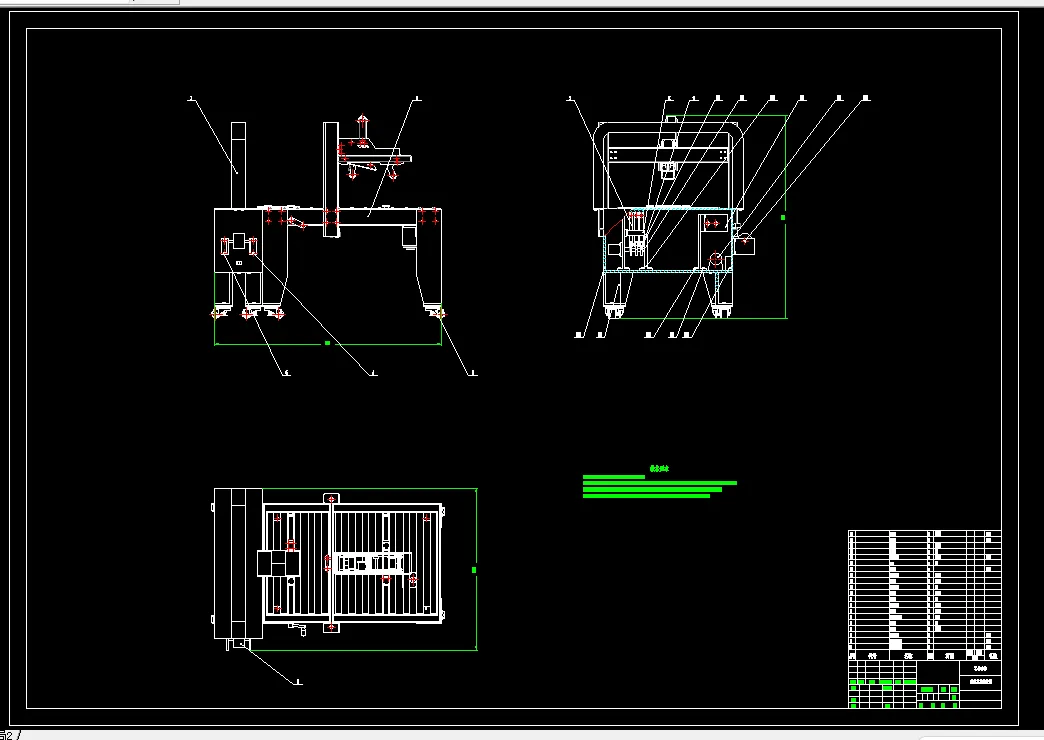

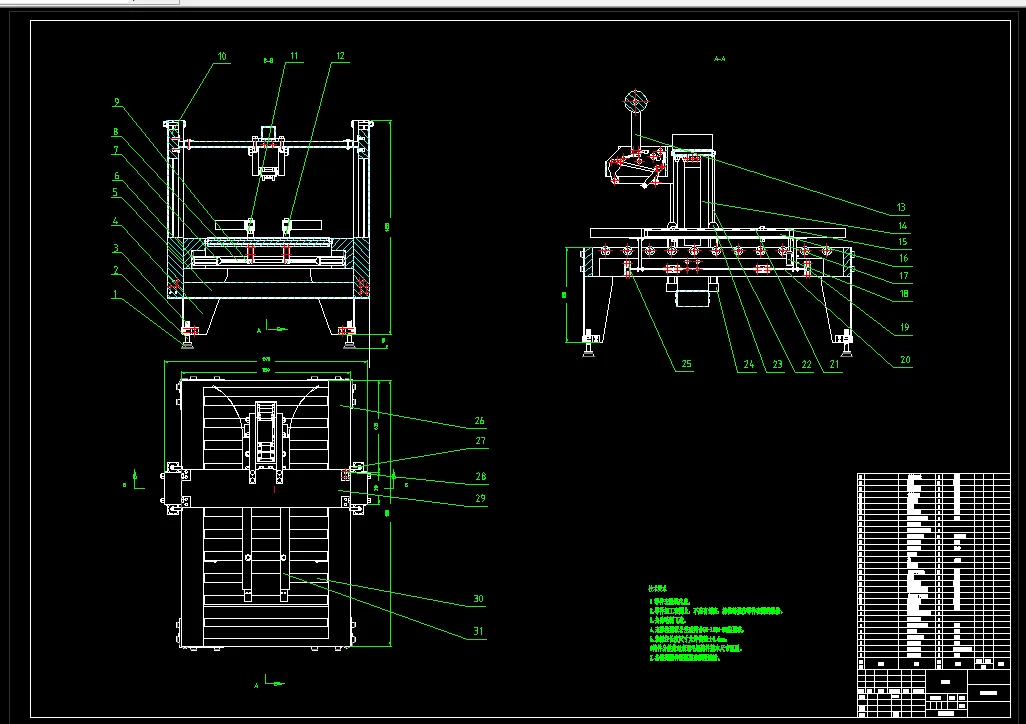

CAD版本图纸，共8张

SW三维图一套

摘要

近半个世纪以来，随着工业的快速发展，带动了我国包装行业的崛起，同时也加快了包装机械的快速发展。对于包装机械而言，封箱捆扎设备是其核心并起到核心作用。经过不断的改进和演变，封箱捆扎机的种类已是很多，封箱尺寸范围也很大。因此，使封箱捆扎机最优化，对提高流水线上的效率很重要，因而本设计也具有一定的实际意义。

本课题设计了一种集封箱和捆扎为一体的包装机，目的在于提高企业的工作效率，降低企业用工成本。课题致力于研发设计一种可靠、高效的封箱捆扎包装机。课题首先完成了封箱捆扎机的发展历程及研究现状、封箱捆扎机的整体方案规划与设计，其次完成了整机的传动系统、执行机构和送料机构的设计分析，最后完成了虚拟样机建模及工程图绘制。

关键词： 封箱，捆扎，传动系统，执行机构

目 录

摘  要 1

Abstract 2

第一章 前言 3

1.1研究背景及意义 3

1.2国外封箱部分的发展状况 3

1.3国内封箱机的发展状况 4

1.4研究的主要内容 5

第二章 机构方案选型 6

2.1封箱部分传送机构设计方案 6

2.2方案选择对比 6

2.3传送机构设计方案的确定 8

2.4封箱部分构设计方案 8

2.5封箱部分构方案分析 8

2.6封箱部分构方案的确定 9

2.7调节机构设计方案 10

第三章 封箱部分总体设计 11

3.1封箱部分的技术参数 11

3.2封箱部分的基本结构和工作原理 11

第四章 封箱部分机构的设计 12

4.1工作台设计 13

4.2机架设计 13

4.3纸箱宽度调节机构 14

4.4纸箱高度调节机构 15

4.5刀架机构设计 15

4.6刀架工作原理 16

4.7刀片的设计 16

4.8封箱部分传动机构设计 16

4.9侧面传动机构工作原理 16

4.10电动机的选择 17

4.11传动机构的计算 17

第五章 捆扎部分设计 18

5.1整体设计 18

5.2送退带机构各零部件的设计 18

5.3传动轴的设计 18

5.4滚动轴承的选用 22

5.5传动齿轮的设计 23

5.6键的选用 26

5.7其他零部件的设计 27

5.8电动机的选择 27

5.9送退带机构同步带的选用 27

第6章 结论 28

致谢 28

参考文献 28
