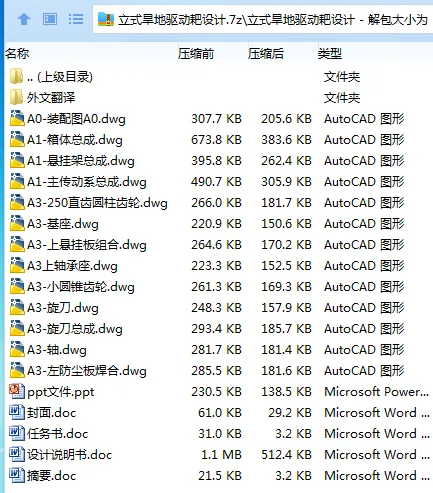

作品包括

Word版说明书1份，共33页，约10000字

任务书一份

外文翻译一份

PPT答辩一份

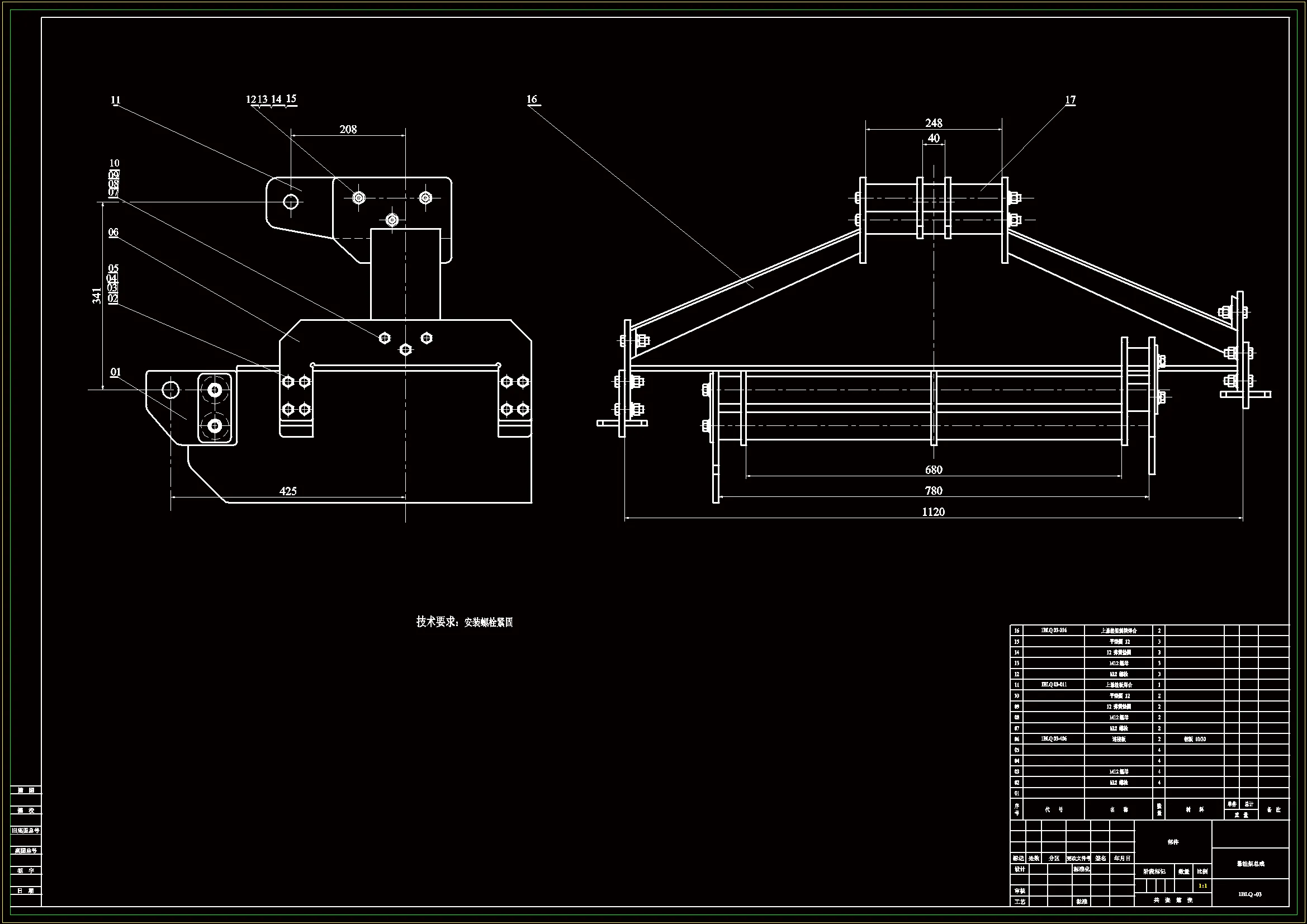

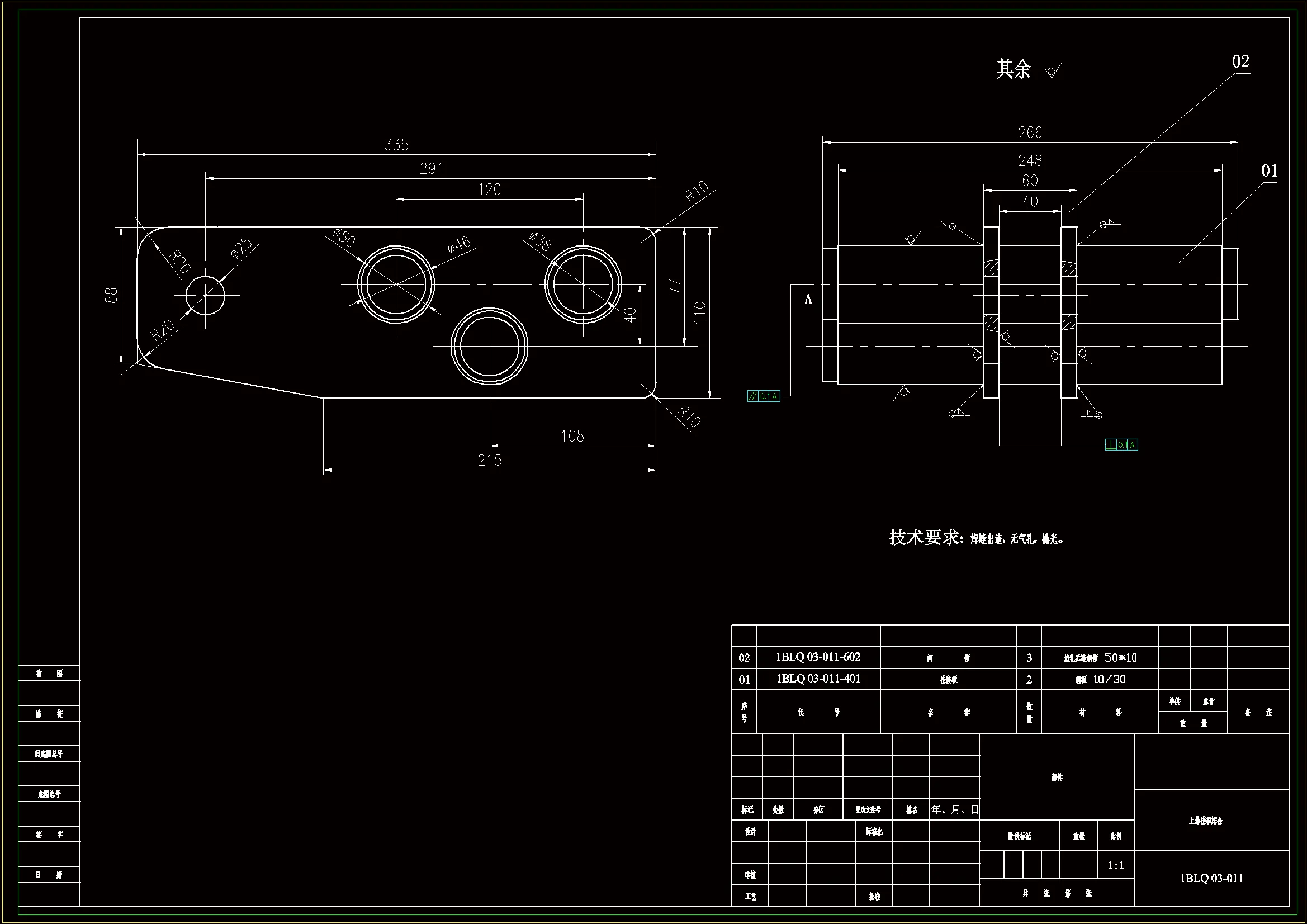

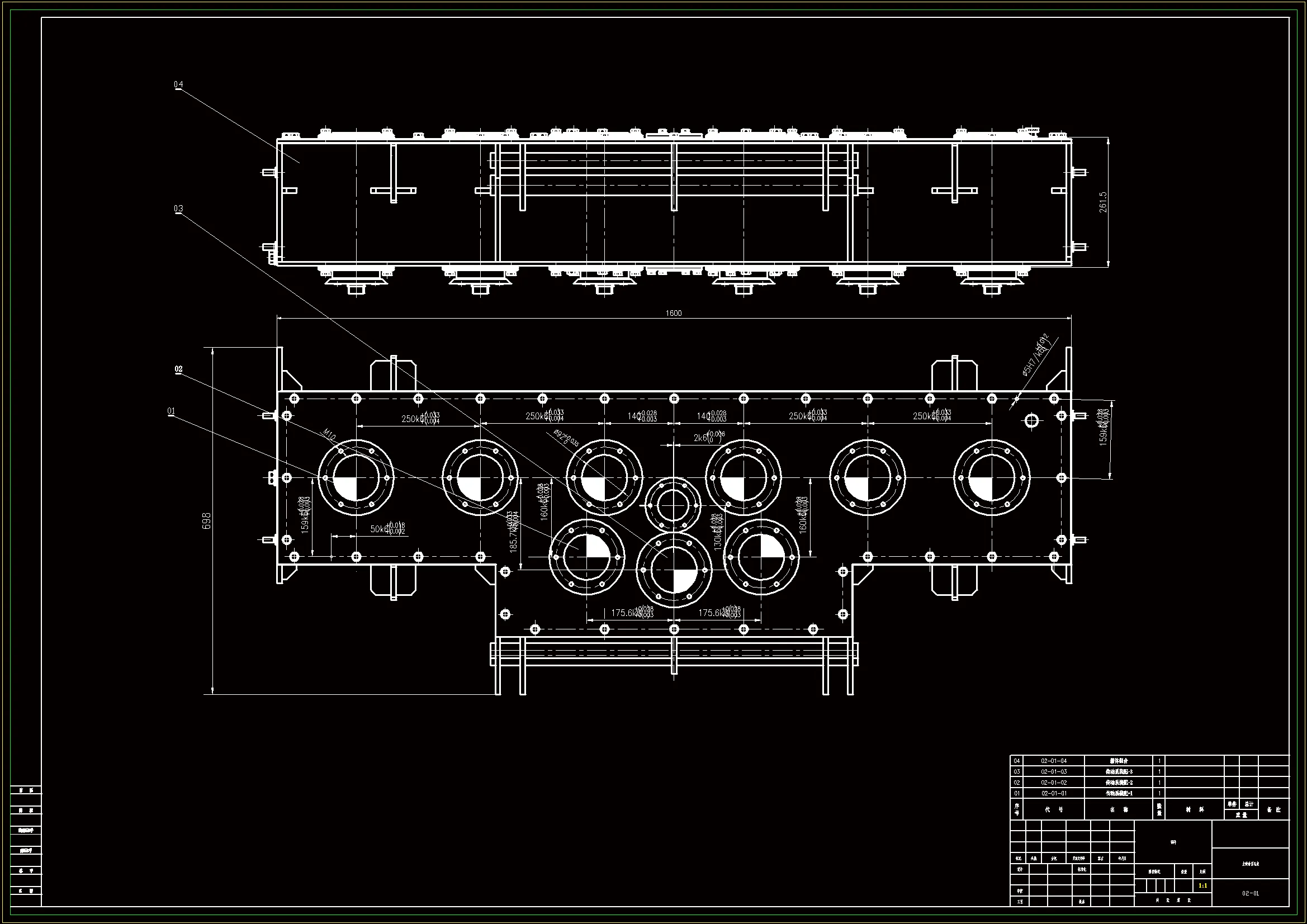

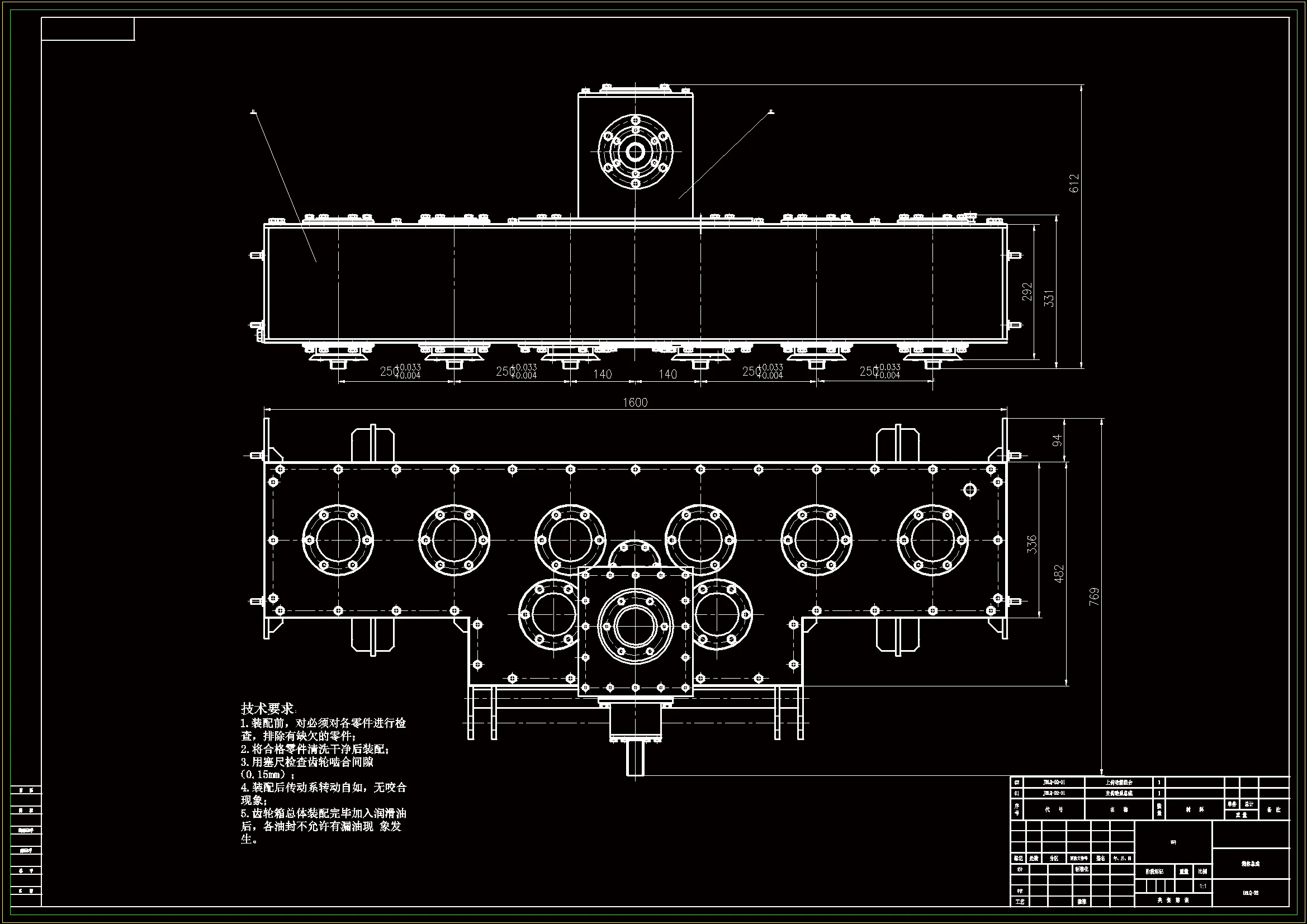

CAD版本图纸，共13张

摘要

本文对旱地立式驱动耙的整体结构和工作原理及旋刀运动轨迹进行分析，并对主要的结构参数和工作参数与旋刀平均工作阻力及每个刀盘功耗之间的关系进行了分析。

在满足农业机械设计要求和机组配套挂接的要求下，给出了三套结构设计方案，结合结果分析，拟确定了一套具有较强实用性和经济性的结构设计方案。

关键词

立式驱动耙  旋刀 参数分析 结构设计

目   录

第一章  绪论…………………………………………… …………………………………2

1.引言………………………………………………… …………………………………2

2.农业土壤耕作的作用与要求…………………………… ……………………………2

2.1土壤耕作的作用………………………………………………………… ………2

2.2耕整地农艺要求………………………………………………… ………………3

第二章  设计内容………………………………………………… ………………………4

1.设计任务……………………………………………………… ………………………4

1.1  耙地的意义及质量要求…………………… ………………………… ………4

1.2  旱地驱动耙的优越性及应用场合………………………………………………4

1.3  旱地驱动耙的作业参数…………………………………………………………4

2. 整机结构设计分析……………………………………………………………………5

2.2 旋刀的运动学分析……………………………………………………… ………5

2.3 刀盘分布设计……………………………………………… ……………………6

3. 传动方案设计…………………………………………………………………………7

3.1 旱地立式驱动耙主体结构方案设计……………… …………………………7

3.2 传动比的分配………………………… ……………………………… ………9

4. 扭矩功率分析…………………………………………………………………………10

4.1单盘作业扭矩与功率分析……………………………… ………………………10

4.2 驱动耙的功率消耗………………………………… ……………………………11

5. 传动件的设计与校核………………………………………… ………………………13

5.1 齿轮的设计与校核…………………… ………………………………… ………13

5.2 轴的设计与校核……………………………………………………………………17

6. 其它零部件设计……………………………………………………………… ………26

6.1悬挂机构……………………………………………………………………………26

6.2箱体的设计…………………………………………………………………………26

6.3刀具的设计…………………………………………………………………………27

6.4 轴承的选用与校核…………………………………………………………………27

第三章  总结…………………………………………………………………… …………29

致  谢……………………………………………………………………………… ………30

参考文献………………………………………………………………………… …………31

附录………………………………………………………………… ………………………32
