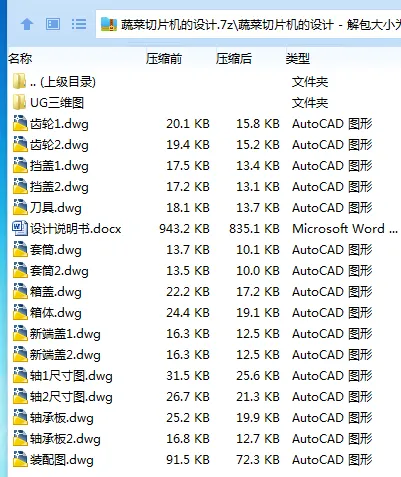

作品包括:

Word版说明书1份，共33页，约7500字

CAD版本图纸，共16张

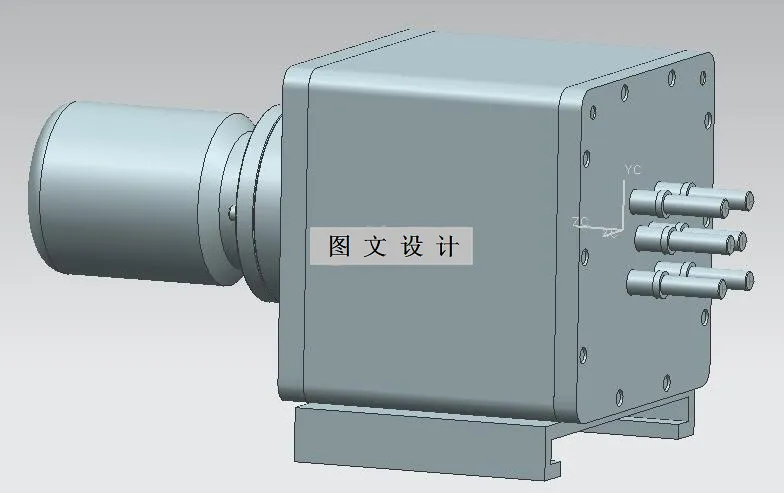

UG三维图一套

摘要

本次毕业设计主要是蔬菜切片机的设计，它是通过齿轮传动带动刀具传动进行蔬菜加工的的机械。本次设计主要包括传动方案的选择，通过比较传动方案，此次选用齿轮传动比较合理，接着进行电动机的选择，本次选用50KTYZ电动机符合要求，接着进行传动比的分配以及联轴器的选择，接着进行齿轮的选择与校核，从而设计出想要齿轮的尺寸，接着进行轴的选择与校核，通过校验轴的危险截面确定轴满足条件，最后进行轴承和键的选用。通过使用CAD，UG最终将所有零件图和装配图绘制出来。 本次设计的蔬菜切片机安全可靠，零件之间结构紧凑，传动效率高等特点。

关键词：蔬菜切片机，设计，齿轮，轴，CAD，UG

目录

第一章 绪论 1

1.1引言 1

1.2蔬菜切片机的概述 1

1.2.1蔬菜的种类和在我国的分布情况 1

1.2.2蔬菜切片机的出现以及迅猛发展 1

1.3国内蔬菜切片机的发展现状 1

第二章 传动装置的总体设计 3

2.1传动装置的传动方案 3

2.2电动机的选择 3

2.3分配各级传动比 4

第三章 齿轮的设计与校核 6

3.1齿轮的设计与校核 6

3.1.1齿轮的失效形式以及工作环境 6

3.1.2齿轮的材料以及加工工艺 6

3.1.3齿面接触疲劳强度设计 7

3.2齿轮的零件图 9

第四章 轴的设计与校核 10

4.1轴的设计与校核 10

4.2轴的零件图 16

4.3轴承的选择与校核 18

4.3.1轴承的选用 18

4.3.2轴承的寿命计算 18

4.4键的选择与校核 21

4.4.1键的选择 21

4.4.2键的校核 21

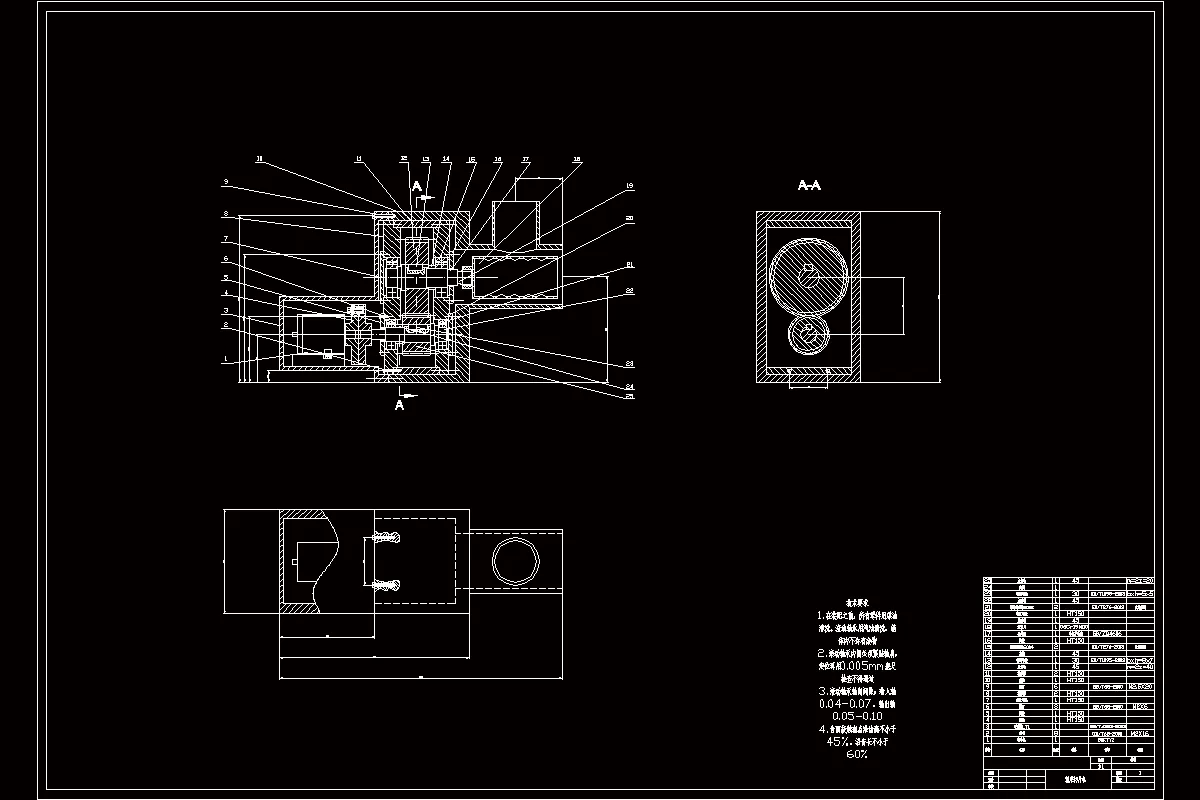

第五章 蔬菜切片机的装配图 23

第六章 总结 28

第七章 致谢 29

第八章 参考文献 30
