作品包括

Word版说明书1份，共45页，约13000字

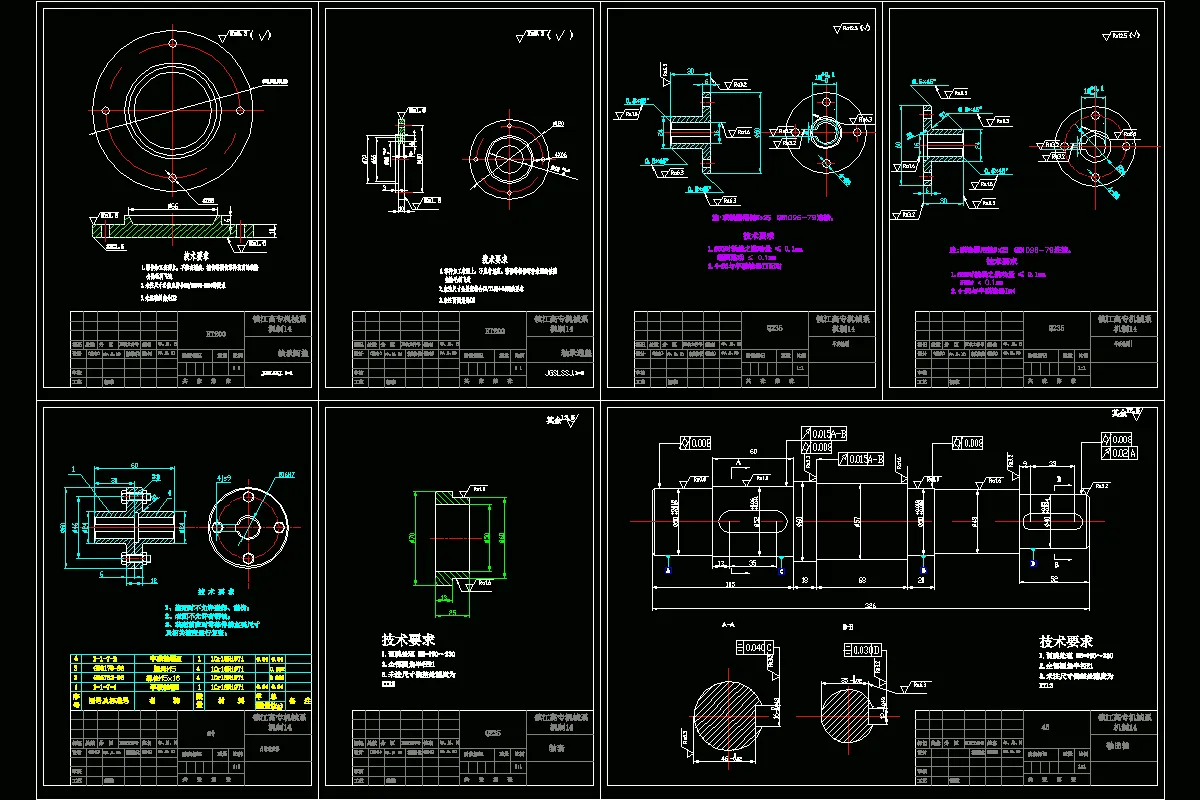

CAD版本图纸，共13张

摘  要

本次设计是对螺旋输送机的设计。在这里主要包括: 螺旋输送机传动系统的设计。这次毕业设计对设计工作的基本技能的训练，提高了分析和解决工程技术问题的能力，并为进行一般机械的设计创造了一定条件。

整机结构主要由电动机产生动力通过联轴器将需要的动力传递到螺杆上，螺杆通过螺旋运动将物料移动一定的位置，螺旋输送机更显示其优越性，有着广阔的发展前途。

本论文研究内容：

(1) 螺旋输送机总体结构设计。

(2) 螺旋输送机工作性能分析。

(3)电动机的选择。

(4) 螺旋输送机的传动系统、执行部件设计。

(5)对设计零件进行设计计算分析和校核。

(6)参数化设计

(7)绘制整机装配图及重要部件装配图和设计零件的零件图。

关键词:螺旋输送机;连续运输机械;参数化设计

目  录

摘  要 II

ABSTRACT III

1.绪论 1

1.1螺旋输送机的发展历程 1

1.2螺旋输送机的类型 1

2.设计任务书 3

3.传动方案的拟定 4

3.1拟定传动方案 4

3.2确定减速器结构和零部件类型 4

4.电机的选择及传动装置的运动和动力参数的计算 6

4.1电机类型和结构形式的选择 6

4.2选择电机的容量 6

4.3确定电机转速 7

4.4 传动比分配 7

4.5 传动装置各轴的运动和动力参数 8

5.传动零件的设计计算 10

5.1高速级齿轮的设计计算 10

5.2低速级齿轮的设计计算 14

6 轴的计算 18

6.1高速轴的计算 18

6.2 中间轴的计算 21

6.3低速轴的计算 25

7.键连接的选择和计算 28

7.1 高速轴（I轴）上键的选择及校核 28

7.2 中间轴（II轴）上键的选择及校核 28

7.3 高速轴（III轴）上键的选择及校核 29

8.滚动轴承的选择和计算 30

9.联轴器的选择和计算 33

10 螺旋输送机的安装调试及维护 34

10.1螺旋输送机的安装调试 34

10.2螺旋输送机的使用维护 35

总  结 37

参考文献 38

致  谢 39
