作品包括:

Word版设计说明书1份，共34页，约16000字

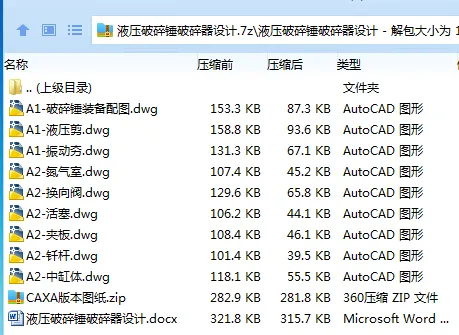

CAD版本图纸，共9张

摘要

液压破碎锤已经成为液压挖掘机的一个重要作业工具，也有人将液压破碎锤安装在挖掘装载机(又称两 头忙)或轮式装载机上进行破碎作业。液压破碎锤，又叫做液压破碎器或液压碎石器(hydraulic breaker)。

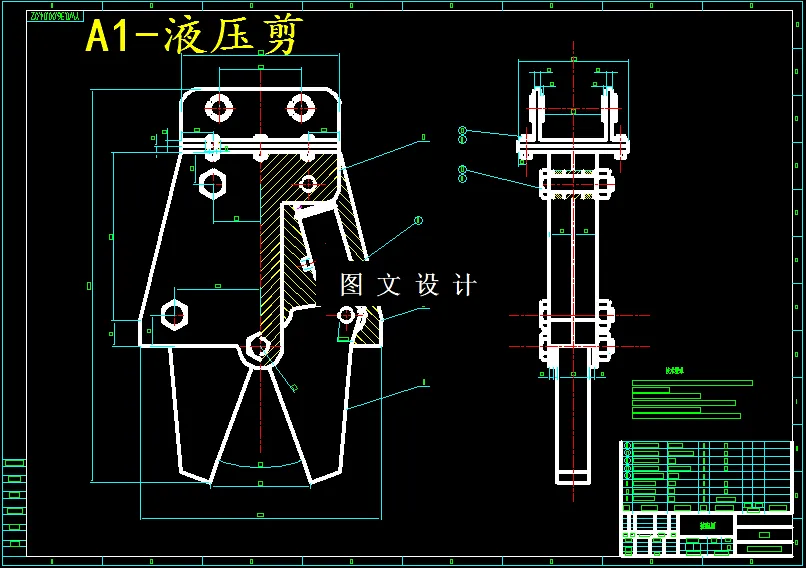

液压剪通常有一个铝合金外壳，它的刀刃由热轧钢锻造而成。 活塞及活塞推杆则通常由热轧合金钢制成。 液压剪主要用来剪切如片状金属和塑料之类的材料。 通常，它们被用来剪开汽车以及其他交通工具以解救受困乘客。与液压扩张器一样，液压剪也可以由汽油驱动装置提供动力。救生颚系统可以由电力、空气或液压驱动。

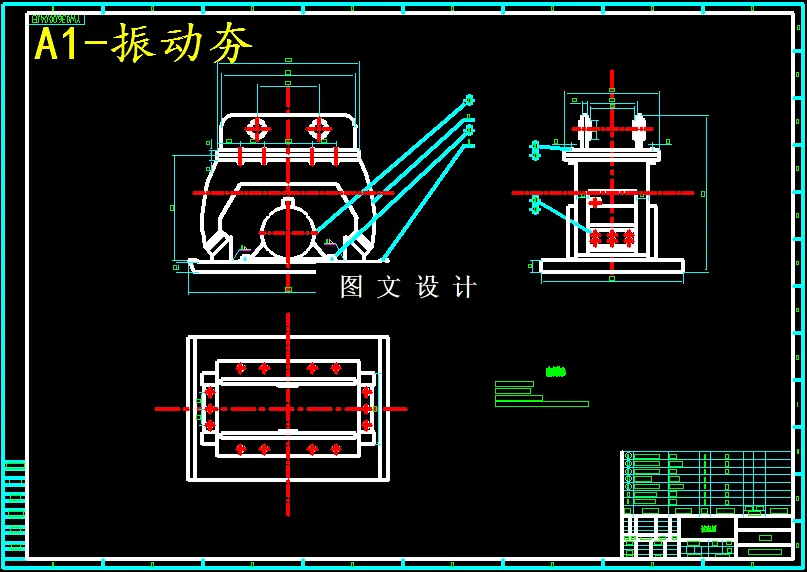

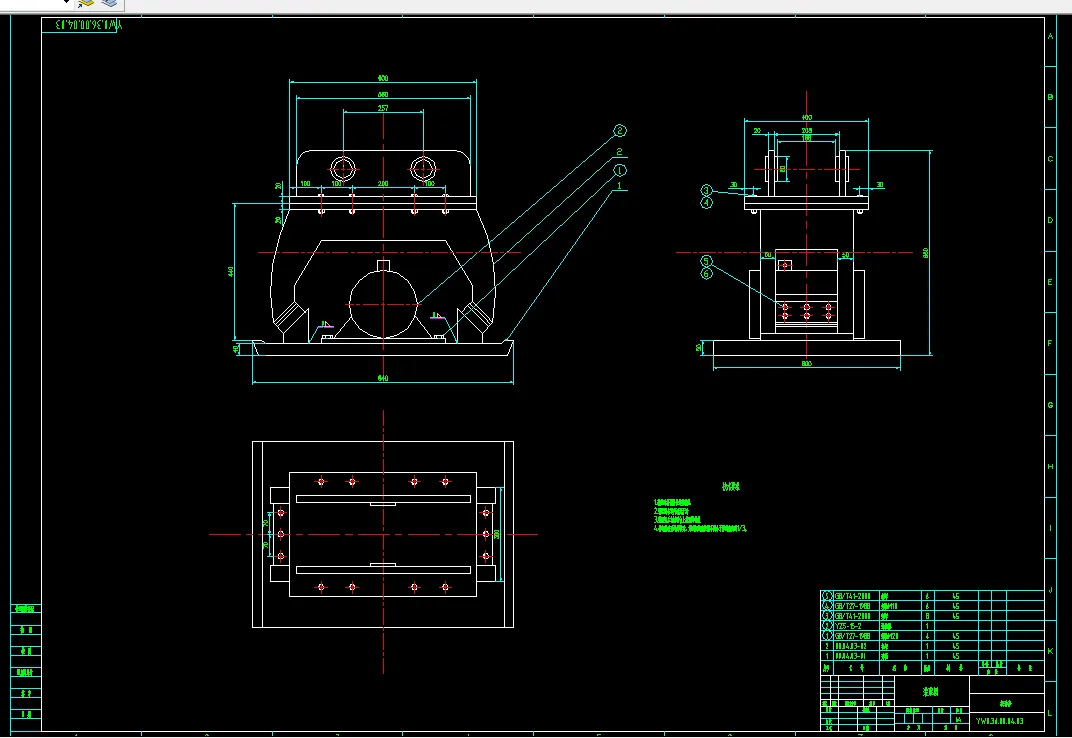

振动冲击夯是一种小型压实机械，它可以从事许多基础设施施工，如水坝，港口，城建，公路等建设工程，尤其是对狭窄地段，路缘，沟槽等处大型压实机械无法进行工作的地方。

关键词：破碎锤；液压剪；振动夯

目录

1绪论 1

1.1引言 1

1.2国内外挖掘机破碎锤技术现状与发展趋势 1

1.2.1国内现状 2

1.2.2国外现状 2

1.2.3发展趋势 2

1.3本次课题的目的和意义 2

1.4本设计研究的主要内容 3

2总体设计方案 4

2.1设计方案的确定 4

2.2主要构思方案 4

2.3本方案特点 5

2.4破碎锤的组成和工作原理 5

3破碎锤各部件的设计 8

3.1破碎锤基本参数的计算 8

3.2液压缸的设计 10

3.2.1缸筒内径D和壁厚的设计 10

3.3活塞直径的设计 11

3.3.1直径的确定 12

3.3.2活塞的长度确定 12

3.4氮气室的结构与尺寸设计 13

3.5导向套的设计 14

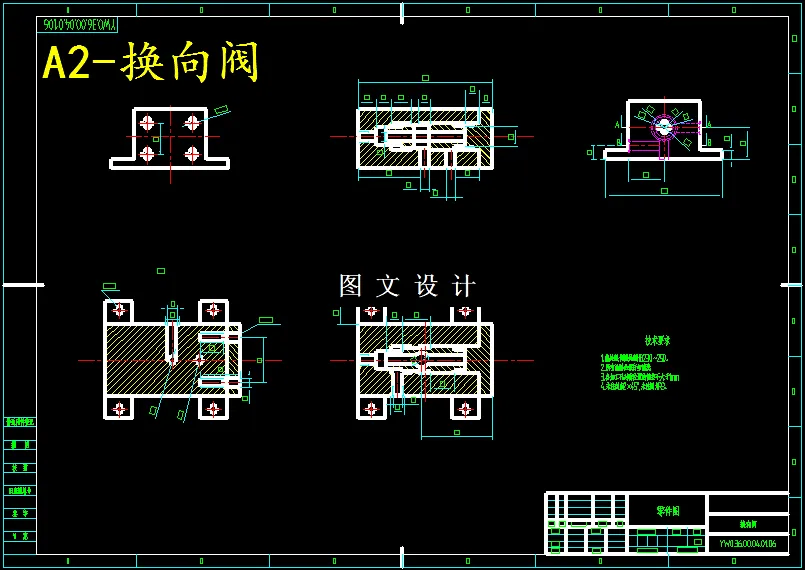

3.6换向阀的设计 14

3.7蓄能器的设计 15

3.8钎杆的设计 16

3.9下缸体的设计 16

3.10机架的设计 17

3.10.1机架的选择 17

3.10.2机架连杆孔的计算及其校核 18

4液压剪各部件的设计 20

4.1 剪切工作的设计 20

4.1.1剪切 20

4.1.2返程 21

4.2液压剪液压缸的选择 21

4.3 液压剪刀刃的设计 21

5振动夯各部件的设计 22

5.1激振器的选择 22

5.3振动夯夯板设计 24

6整机破碎锤的操作方式 25

7结论与展望 27

7.1总结 27

7.2本课题展望 27

参考文献 29

附录 30

致谢 31
