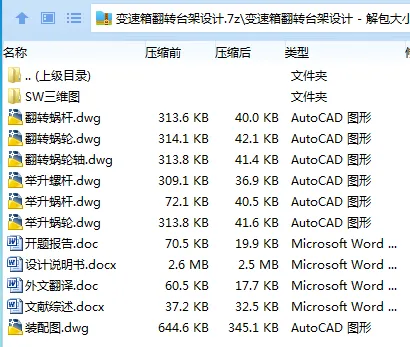

作品包括:

Word版设计说明书1份，共34页

开题报告一份

外文翻译一份

文献综述一份

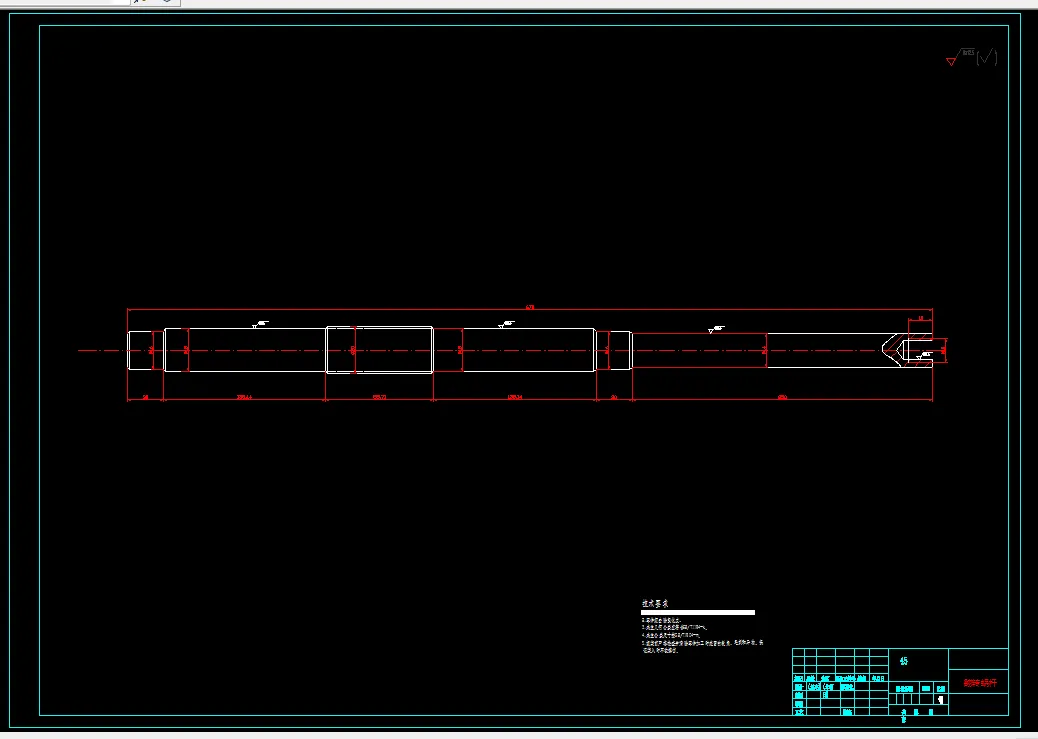

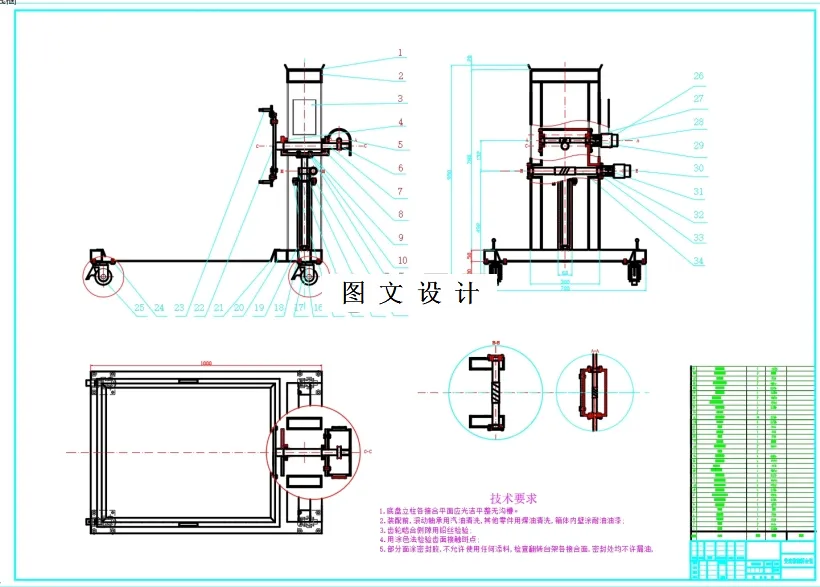

CAD版本图纸，共7张

SW三维图一套

摘 要

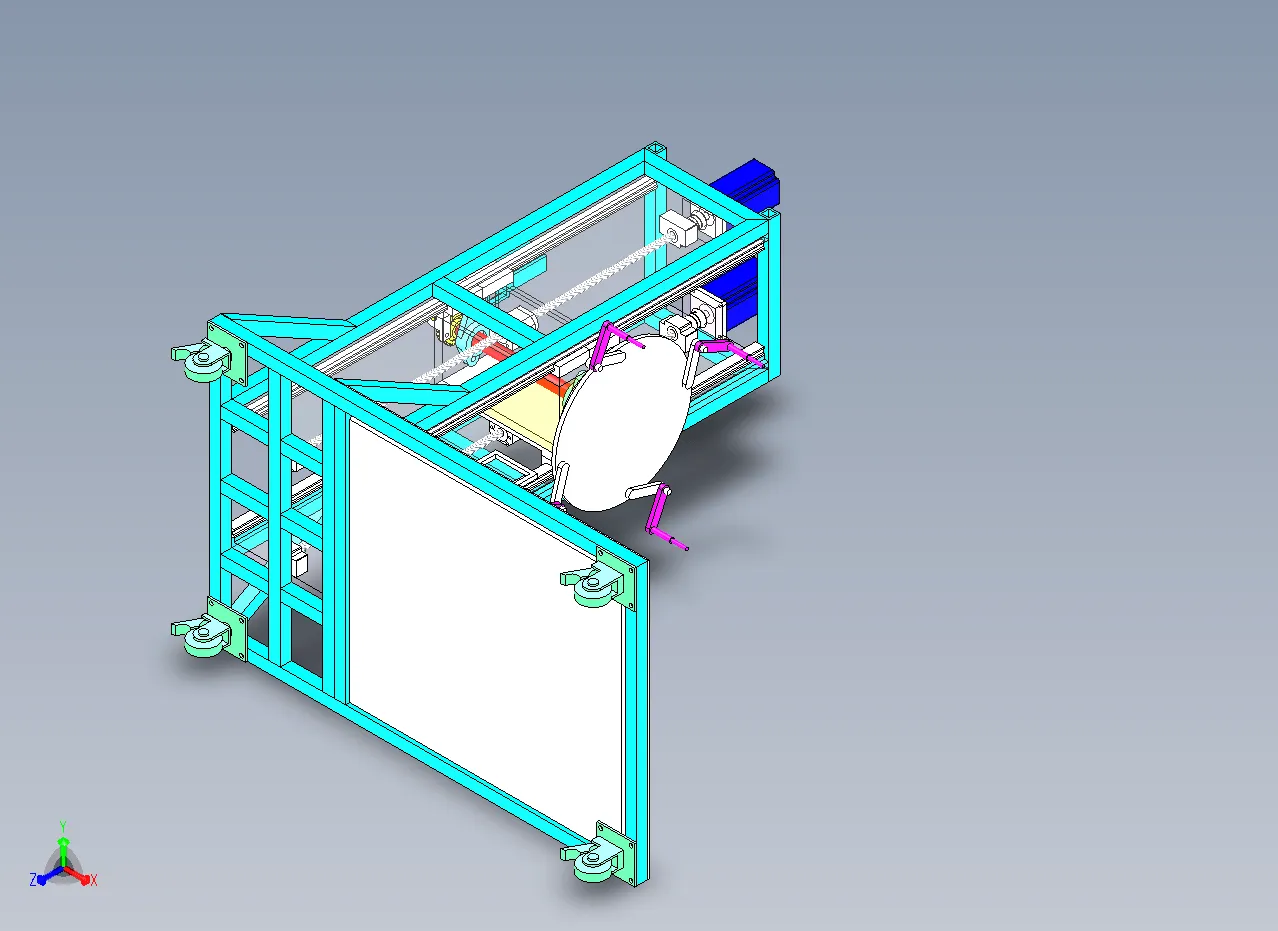

在本研究中，对变速箱翻转台架进行了全面的研究。首先，从整体设计出发，对设备的结构方案进行了详细分析，对机械传动部分进行了深入分析和精心设计，选择了合适的型号并完成了相关计算。此外，还逐步设计了设备的非标零件和组件。为了验证机械设备方案的可行性和结构性能的可靠性，采用了基于强度的仿真分析方法，对变速箱翻转台架的关键部件进行了检查和优化。通过这些细致的研究和分析，确保了所提出的设计方案的合理性和实用性。在此设计中，变速箱翻转台架整体的结构大体上有下面的结构和部件构成，分别为底座、万向轮、轴承座、导轨、滚珠丝杠、蜗杆、蜗轮、传动轴、滑块、提升座、电机、旋转盘、叉架和接盘等一系列的相关零部件构建而成。

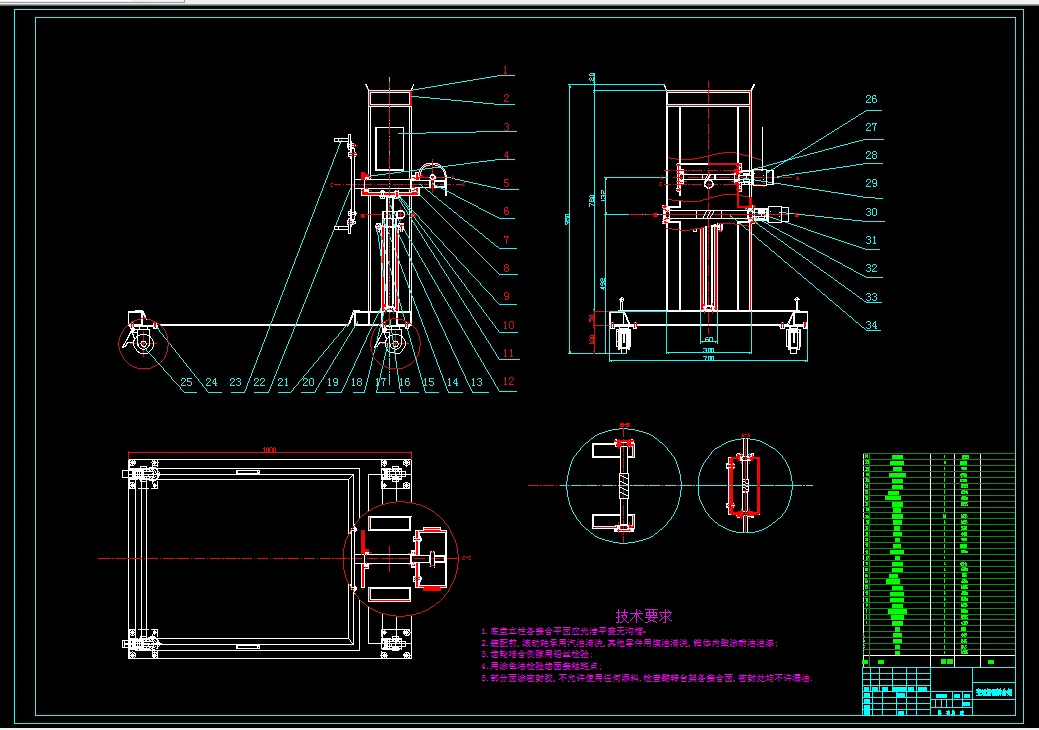

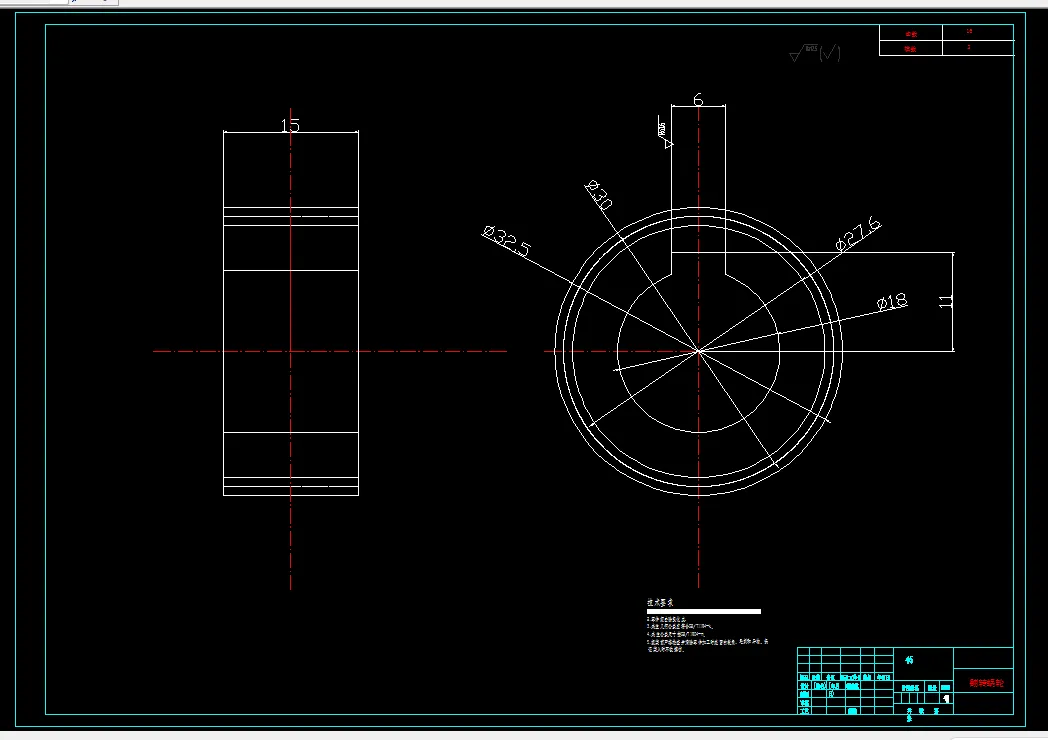

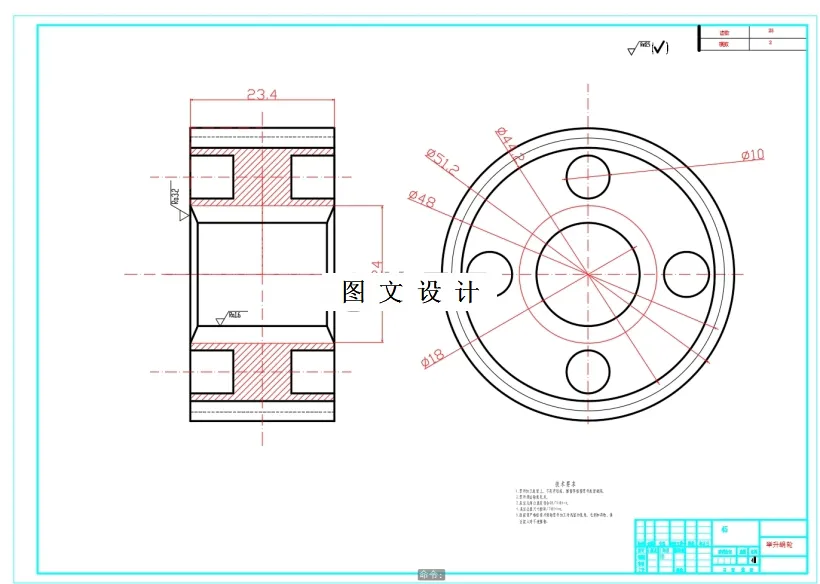

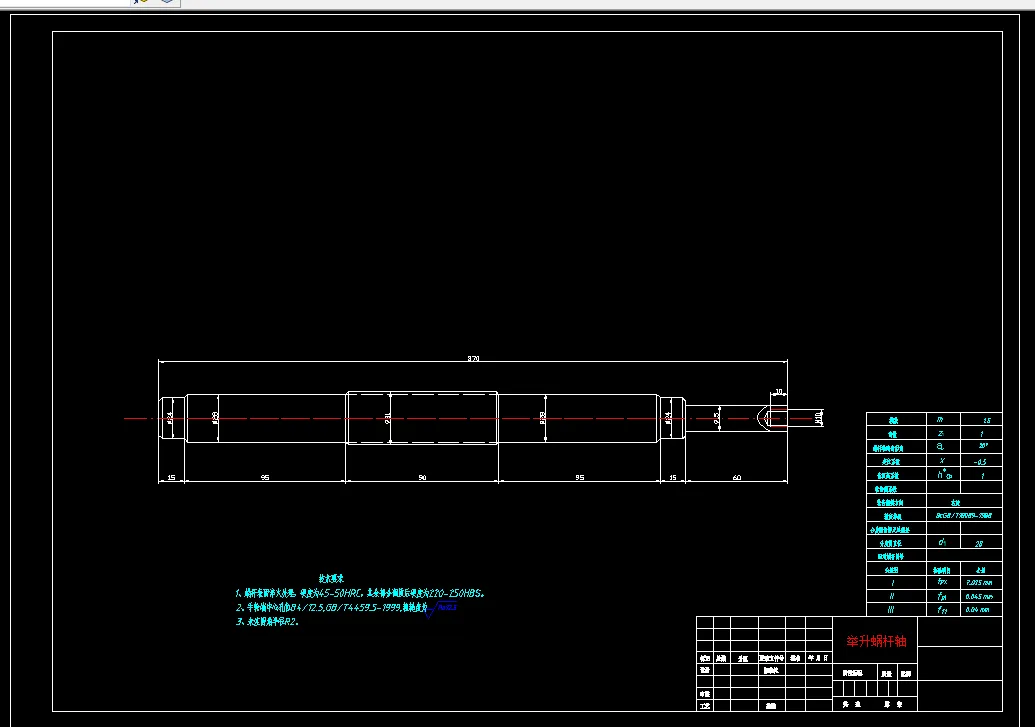

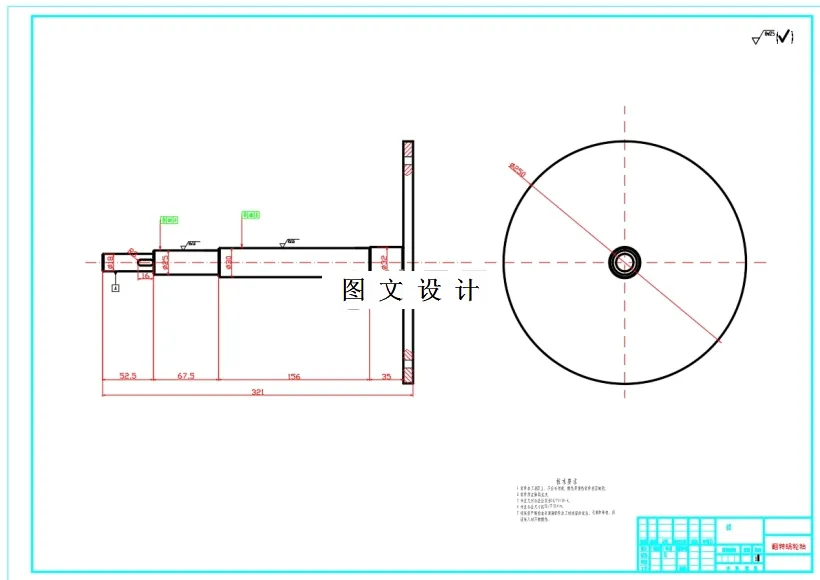

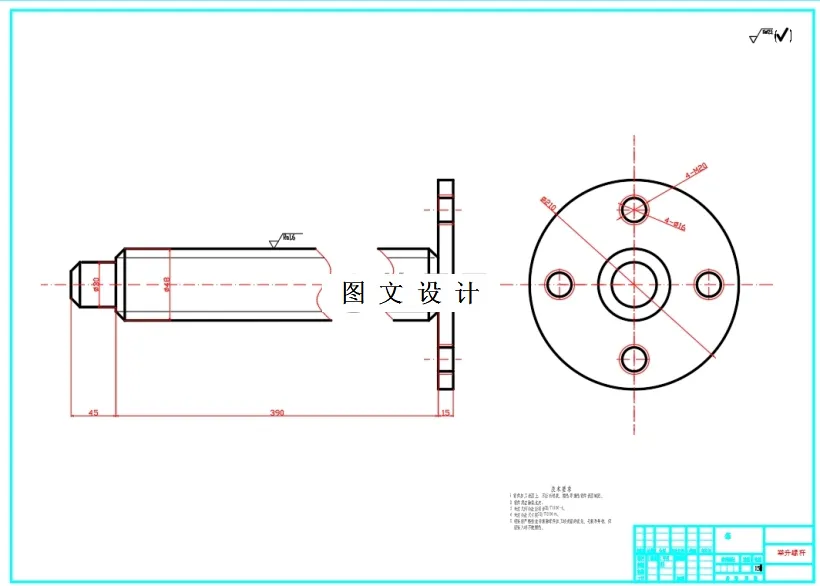

研究内容涵盖了课题背景的阐述、设备的整体结构规划、各个部分的结构设计，以及标准部件的选择和计算。这一过程综合运用了机械设计和机械原理等领域的知识。利用Solidworks这一数字化建模软件，完成了机械设备零部件和整体装配体的三维建模。此外，还对关键零部件进行了必要的强度校核仿真和分析，以确保设计的可靠性。最后，在CAD中，绘制了变速箱翻转台架的总装配图和一些非标准零件的详细图纸，为后续的制造和装配工作提供了准确的工程图纸。

关键词：蜗轮蜗杆；传动轴；丝杠；建模与仿真；强度分析

 目 录

摘 要 1

ABSTRACT 2

第1章 绪论 5

1.1 引言 5

1.2变速器翻转架的国内外现状 6

1.3研究内容 8

第2章 变速箱翻转台架的总体设计 10

2.1变速箱翻转台架的设计要求 10

2.2 设计总体结构 10

第3章 变速箱翻转台架的设计计算 12

3.1提升装置设计 12

3.1.1滚珠丝杠副计算选型 12

3.1.2电机计算选型 12

3.1.3 滚珠丝杠的校核计算 13

3.2导轨的选型计算 13

3.3 导轨的选型计算 13

3.3旋转部分蜗轮蜗杆装置设计 13

3.3.1基座电机和蜗轮蜗杆减速器的设计 13

3.3.2蜗轮蜗杆参数的确定： 13

3.4 万能安装夹具设计 14

3.5移动装置设计 15

3.6变速箱翻转台架框架设计 15

第4章 变速箱翻转台架建模与装配 18

4.1 变速箱翻转台架的零件建模和零件装配 18

4.2 变速箱翻转台架装配体爆炸展示和干涉检测 23

第5章 变速箱翻转台架的有限元Simulation分析 24

5.1 有限元Simulation仿真简要 24

4.2 变速箱翻转台驱动轴的有限元仿真 24

4.2.2所设计的驱动轴的载荷加载和受力分布 24

4.2.3 进行所设计的驱动轴的网格化处理 25

4.2.4 运算求解的过程 25

4.2.5 求解后得到的有限元分析结果 25

4.2.6 分析求解驱动轴的结果 27

4.3.3 进行所设计的称重座的网格化处理 27

4.3.4求解后得到的有限元分析结果 29

4.3.5 分析求解称重座的结果 31

第6章 结论 32

参考文献 33

致 谢 34
