作品包括:
Word版设计说明书1份,共59页,约14000字

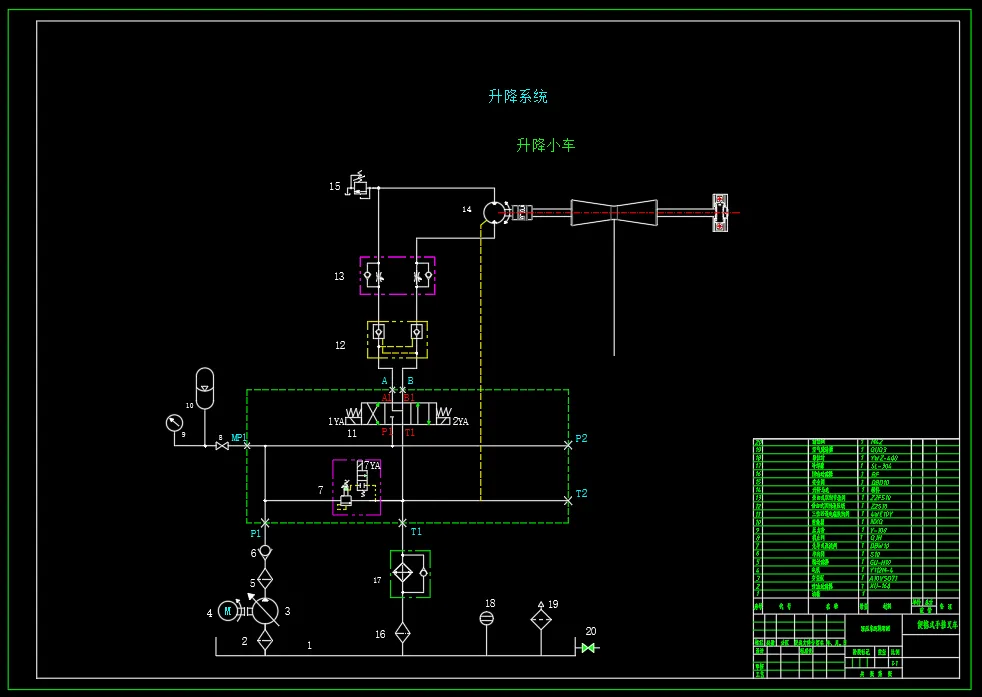

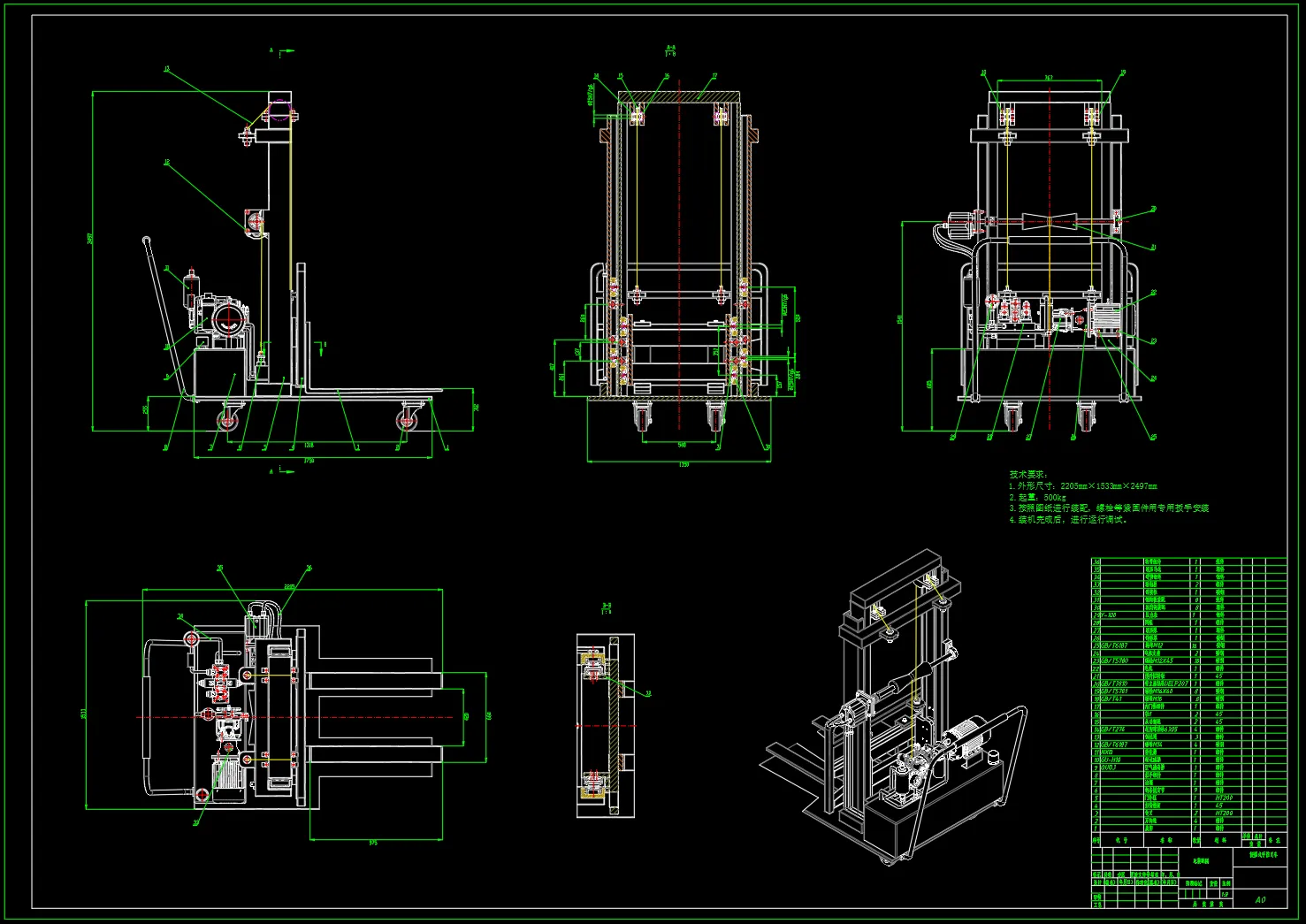

CAD版本图纸,共2张
SW三维图一套

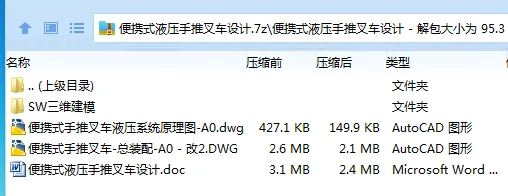

![Z3144-便携式液压手推叉车设计[含SW三维图] Z3144-便携式液压手推叉车设计[含SW三维图]](/static/upload/image/20260511/1778500204277360.webp)
摘要
本设计主要针对传统升降台功能简单、适用范围小的问题所提出来的课题,力求设计一种方便、灵活、适用性广的小型可行走升降台,设备结构参数为:额定起重量500kg,载荷中心距500mm,最大起升高度5m。升降部分主要用于提升和降落货物,主要由门架(内门架、外门架)、起升液压缸、起升链轮及起升链条等部分组成。底盘部分主要包括车轮、制动机构及动力装置等,用于承载升降台的主体部分和进行行走。此次设计主要针对升降台的升降装置部分尤其是门架和货叉以及滚轮组件进行设计计算,对底盘部分未做重点设计,采用万向轮做为行走机构。
关键词:行走;升降台;叉车式
目 录
ABSTRACT III
1 引言 1
1.1升降台的简介 1
1.2升降台的分类 1
1.3国内研究状况及发展前景 2
2 总体方案设计 3
2.1方案的制定原则 3
(1)科学性 3
(2)可行性与可靠性 3
2.2基本参数 3
(1)额定起重量Q 3
(2)载荷中心距C 3
(3)最大起升高度Hmax 4
2.3方案设计 4
2.3.1传动方案设计 4
2.3.2提升方案选择 4
2.4工作装置的组成部分 5
3 货叉的设计与计算 7
3.1货叉的主要结构参数 7
3.2货叉计算简图 8
3.3货叉的强度验算 8
4 门架的设计与计算 11
4.1门架强度的计算 11
4.2计算滚轮压力 12
4.3门架立柱截面几何性质 13
4.4内门架强度计算 17
4.4.1门架立柱断面翼缘厚度校核 17
4.4.2门架立柱断面腹板高度校核 18
4.4.3门架立柱的弯矩校核 19
则有 20
4.5外门架强度计算 20
4.5.1计算D点整体弯曲 21
4.5.2校核局部弯曲应力 22
4.6门架刚度计算 22
4.6.1门架刚度的计算 22
4.6.2确定门架端部产生的各水平位移 24
4.6.3校核挠度 26
5 滚轮组件的安装及计算 27
5.1内、外门架滚轮的设计 27
5.1.1轴的计算 27
5.1.2轴承的选择 28
5.1.3导轮的设计 29
5.1.4轴用挡圈 29
5.1.5孔用挡圈 29
5.2叉架与内门架滚轮的设计 30
6 液压举升机构的设计 31
6.1 液压回路设计 31
6.2液压千斤顶主要构件分析 32
6.3液压缸的主要形式及选材 32
6.4液压缸的压力(液压缸主要参数的计算) 32
6.4.1额定压力 32
6.4.2工作压力 33
6.4.3最高允许压力 33
6.5液压缸的输出力与输出力 33
6.5.1液压缸的理论输出力 33
6.5.2液压缸的理论输入力 33
6.6液压缸的输出速度 34
6.6.1大液压缸的输出速度 34
6.6.2 速比 34
6.7液压缸的功率 34
6.7.1输出功率 34
6.7.2输入功率 35
6.8小液压缸的主要参数计算 35
(1)小液压缸的输出力等于大液压缸的输入力, 即: 35
(2)小液压缸的流速为: 35
(3)小液压缸的流量为: 35
7 总结 36
参考文献 37
致 谢 38
