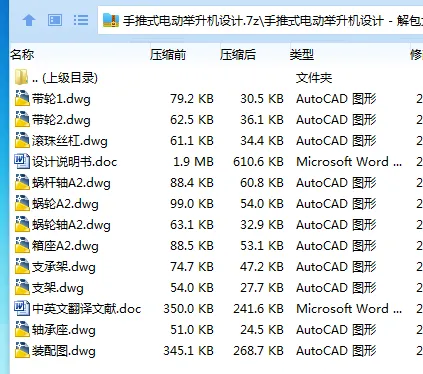

作品包括：

Word版设计说明书1份，共54页，约17000字

任务书一份

外文翻译一份

CAD版本图纸，共11张

摘要

 本课题来源于生产实际,目前，我国正在大力加强植树造林建设，特别是江苏沿海地区，政府部门每年都规划植树造林，然而植树造林存在一个问题，需要大量的人力来投入，而现在，国家倡导绿色造林，为了更有效的植树造林,出现了机械造林。

整机结构主要由电动机、机架、传动带、蜗杆减速器构成。由电动机产生动力通过带轮减速器将需要的动力传递到带轮上，带轮带动V带，从而带动整机装置运动.

本论文研究内容摘要：

(1) 手推式电动举升机总体结构设计。

(2) 手推式电动举升机工作性能分析。

(3)电动机的选择。

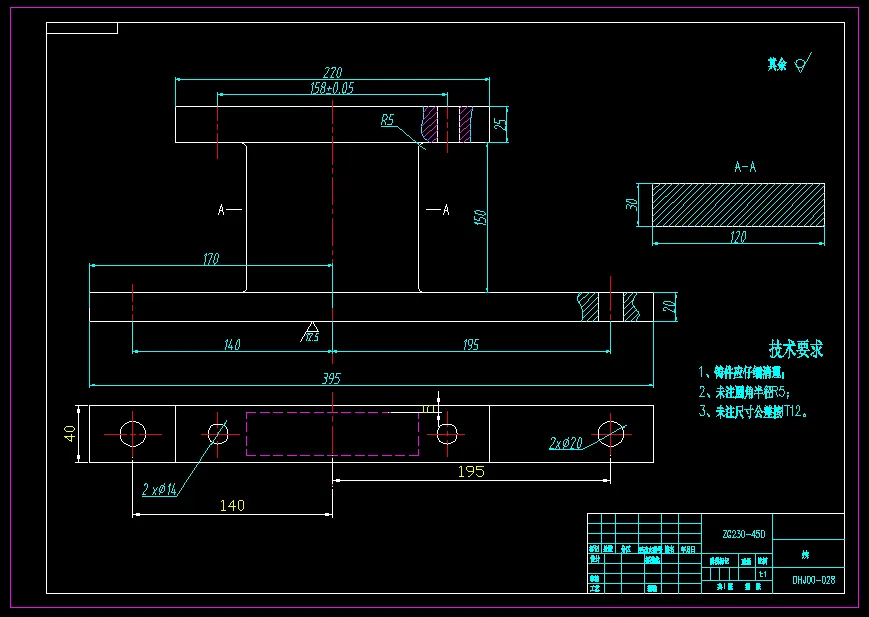

(4)对手推式电动举升机的传动系统、执行部件及机架设计。

(5)对设计零件进行设计计算分析和校核。

(6)绘制整机装配图及重要部件装配图和设计零件的零件图。

 关键词：电动举升机，结构设计

目    录

摘要 I

Abstract II

第1章 绪论 1

1.1举升机构的简介 1

1.2举升机构的用途和发展概况 2

第2章 手推式电动举升机方案设计 4

2.1 动力系统选择依据 4

2.2 常见机构的特点和应用 4

2.3 传动机构的确定 6

2.2 确定电机所需功率 6

第3章  手推式电动举升机主要传动件计算 9

3.1 带传动设计 9

3.2选择带型 9

3.3确定带轮的基准直径并验证带速 10

3.4确定中心距离、带的基准长度并验算小轮包角 11

3.5确定带的根数z 12

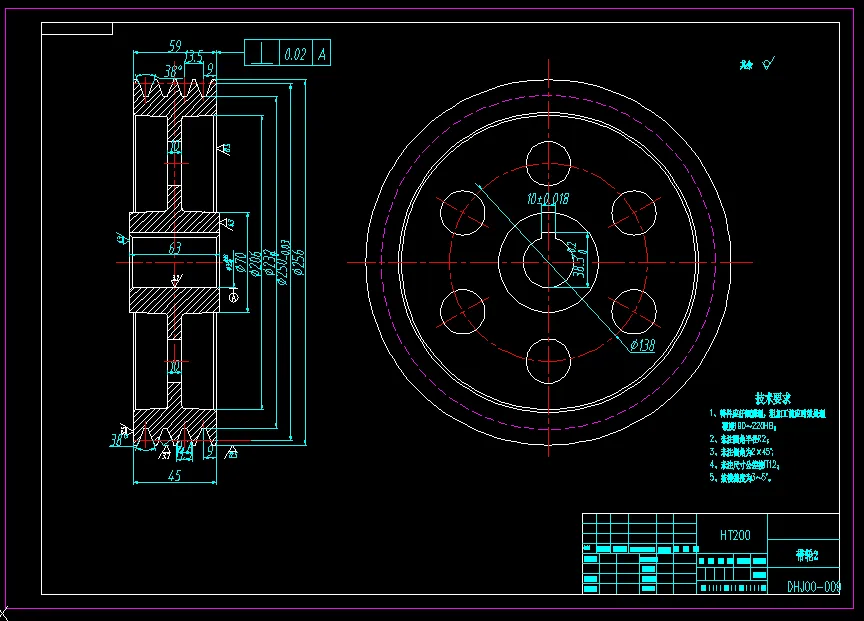

3.6确定带轮的结构和尺寸 12

3.7确定带的张紧装置 12

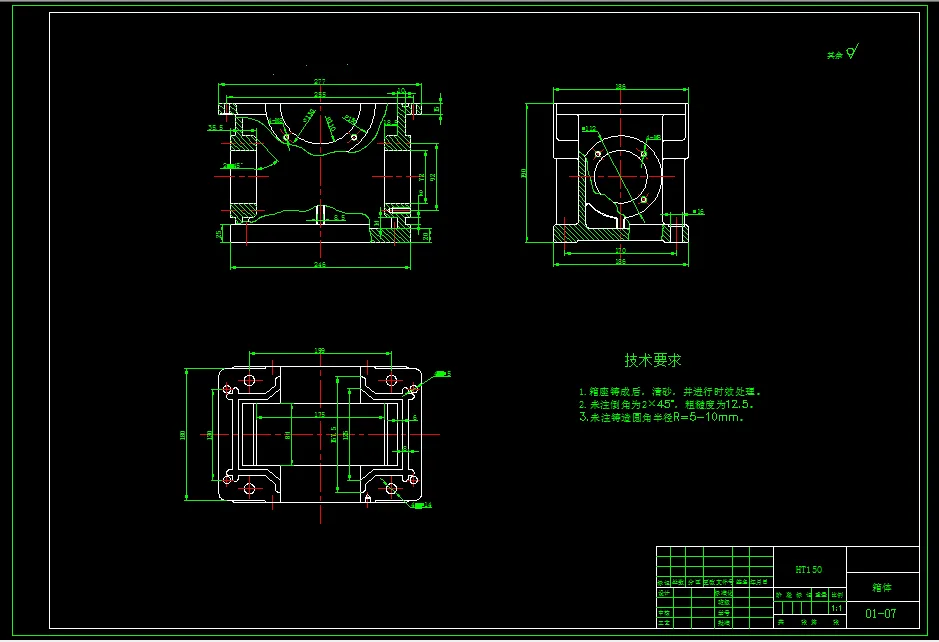

第4章 蜗轮减速器设计 15

4.1 确定传动装置效率 15

4.2 蜗杆传动设计计算 15

4.2.1 选择蜗杆、蜗轮材料 15

4.2.2 确定蜗杆头数Z 及蜗轮齿数Z 16

4.2.3 验算的速度 16

4.2.4 确定蜗杆蜗轮中心距a 16

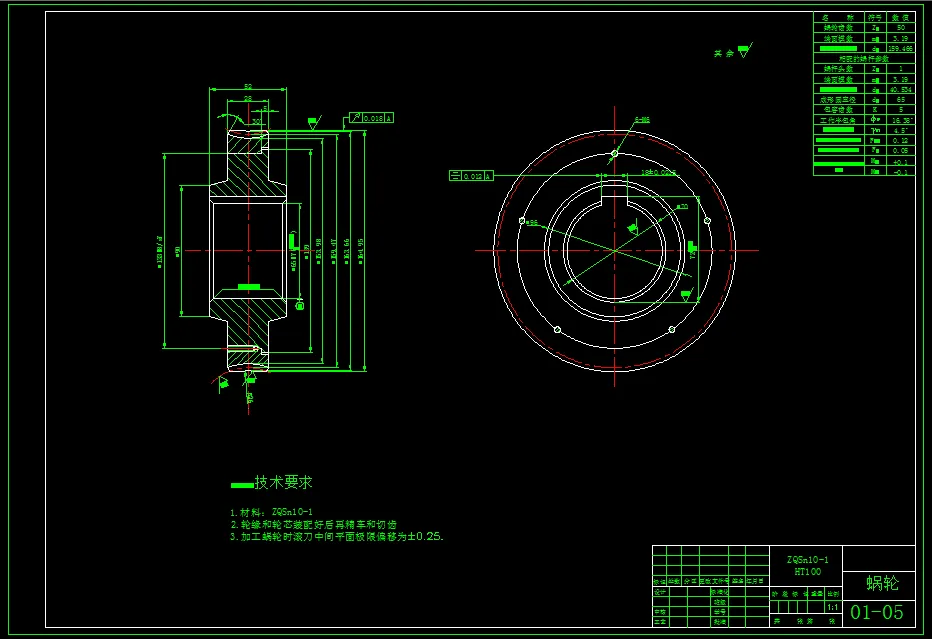

4.2.5 蜗杆传动几何参数设计 17

4.3 环面蜗轮蜗杆校核计算 19

4.4 轴的结构设计 21

4.4.1 蜗杆轴的设计 21

4.4.2 蜗轮轴的设计 24

4.5 轴的校核 27

4.5.1 蜗杆轴的强度校核 27

4.5.2 蜗轮轴的强度校核 30

4.6 滚动轴承的选择及校核 33

4.6.1 蜗杆轴滚动轴承的选择及校核 33

4.6.2 蜗轮轴上轴承的校核 35

4.7 键联接的强度校核 36

4.7.1 蜗杆轴上安装联轴器处的键联接 36

4.7.2  蜗轮轴上装蜗轮处的键联接 37

第5章 滚珠丝杠举升部分设计计算 38

5.1 精度的选择 38

5.2丝杠导程的确定 38

5.3 最大工作载荷的计算 38

5.4 最大动载荷的计算 39

5.5 滚珠丝杠螺母副的选型 39

5.6 滚珠丝杠副的支承方式 40

5.7 传动效率的计算 40

5.8 刚度的验算 40

5.9 稳定性校核 41

5.10 临界转速的验证 42

第6章  键的选择与校核 43

6.1 带轮1上键的选择与校核 43

6.2  带轮2上键的选择与校核 45

6.3  带轮3上键的选择与校核 46

6.4  带轮4上键的选择与校核 47

结 论 48

参考文献 49

致  谢 50
