作品包括

Word版说明书1份，共32页，约11000字

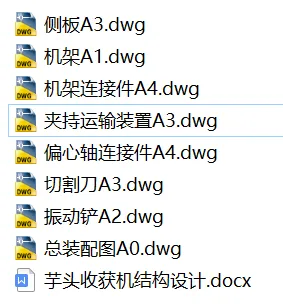

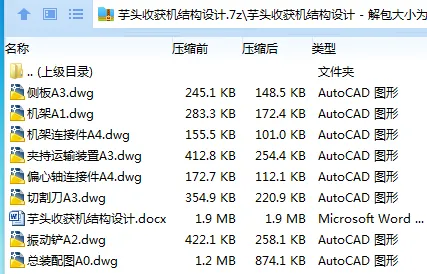

CAD版本图纸，共8张

摘   要

芋头为天南星科芋属的湿生草本植物，在国内的种植量非常庞大。我国作为农业大国虽然拥有着世界顶尖的产量，但是在芋头收获方面依旧使用者较为落后和不全面的半机械化方式，这与我国超强的培养技术不符，栽培技术先进但是收获技术落后。芋头的收获主要包括了挖掘、运输、芋土分离等，因此本文研究设计一款高效、适应性强的芋头收割机器。

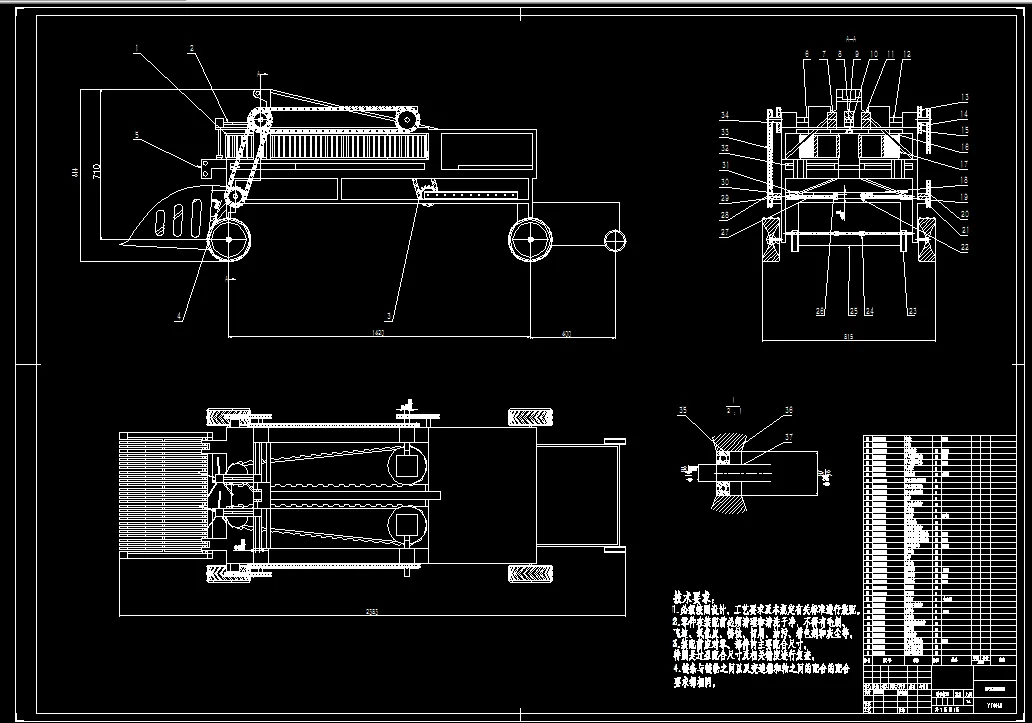

本文所设计的芋头收获机由振动挖掘装置、夹持运输装置、扶禾器、茎秆切割装置、芋土分离装置以及其他组件构成。根据芋头种植农艺确定铲的基本参数，铲的宽度为590mm，长度为420mm，高度为300mm，材料使用45钢。刀片的材料为合金钢，刀片厚度为3mm，割刀长度为80mm，割刀的开刃长度为50mm，割刀的宽度为12mm。芋土分离结构使用毛刷和滚筒组。确定关键结构后对其动力以及其传动系统进行设计。对机架进行静力学分析，在SolidWorks上进行建模后，将模型导入到Ansys软件的workbench上，对其材料选择Q235材料。最终完成整个芋头收获机的设计。

关键词：芋头；收获机械；振动挖掘；结构设计

目    录

第1章  绪论 1

1.1  背景与意义 1

1.2  国外内研究现状 2

1.2.1  国内研究现状 2

1.2.2  国外研究现状 3

1.3  主要研究内容 4

第2章  芋头收获机方案设计 6

2.1  设计要求 6

2.2  整机结构方案比较与分析 7

2.3  工作原理 8

2.4  拟解决问题 8

第3章  关键部件的设计 9

3.1  振动挖掘装置设计 9

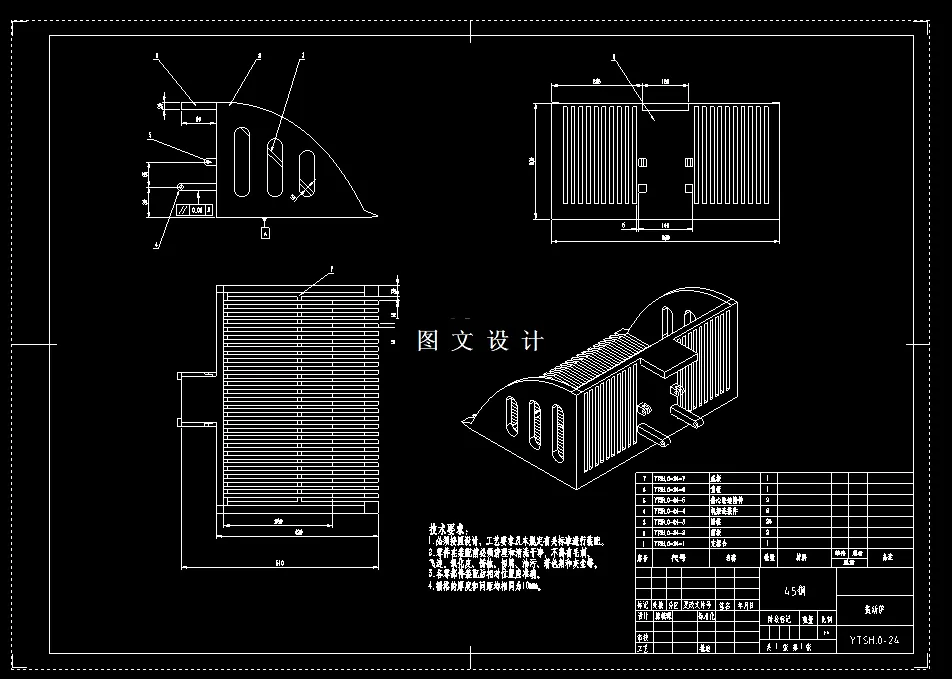

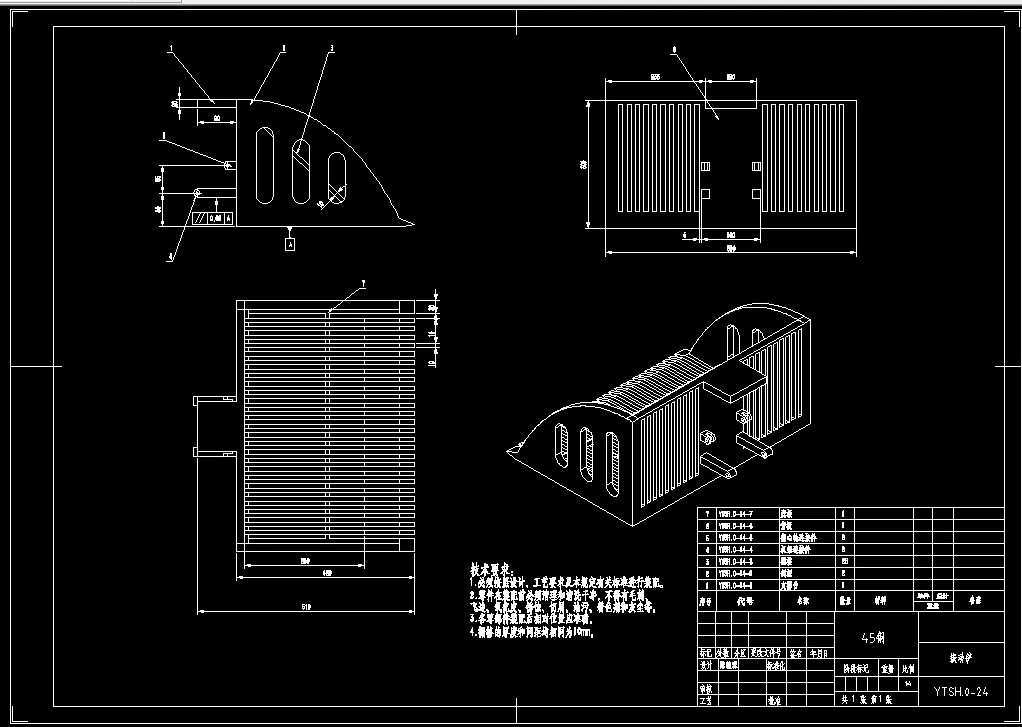

3.1.1  振动铲的基本参数 9

3.1.2  振动挖掘机构设计 10

3.1.3  铲头的基本数值 11

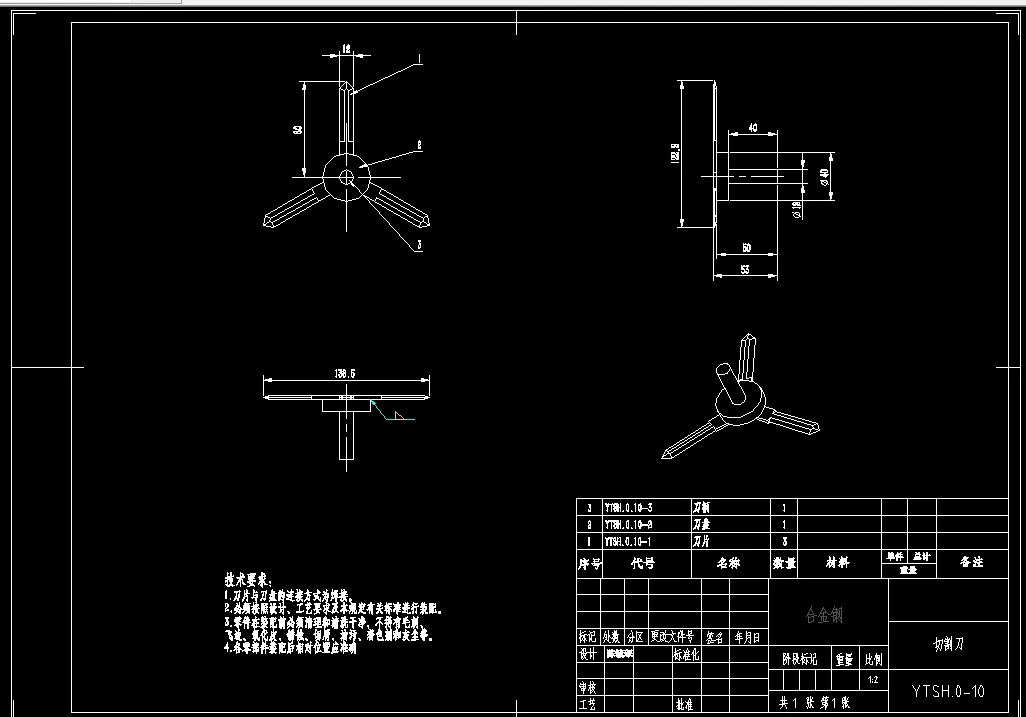

3.2  茎秆切割装置 11

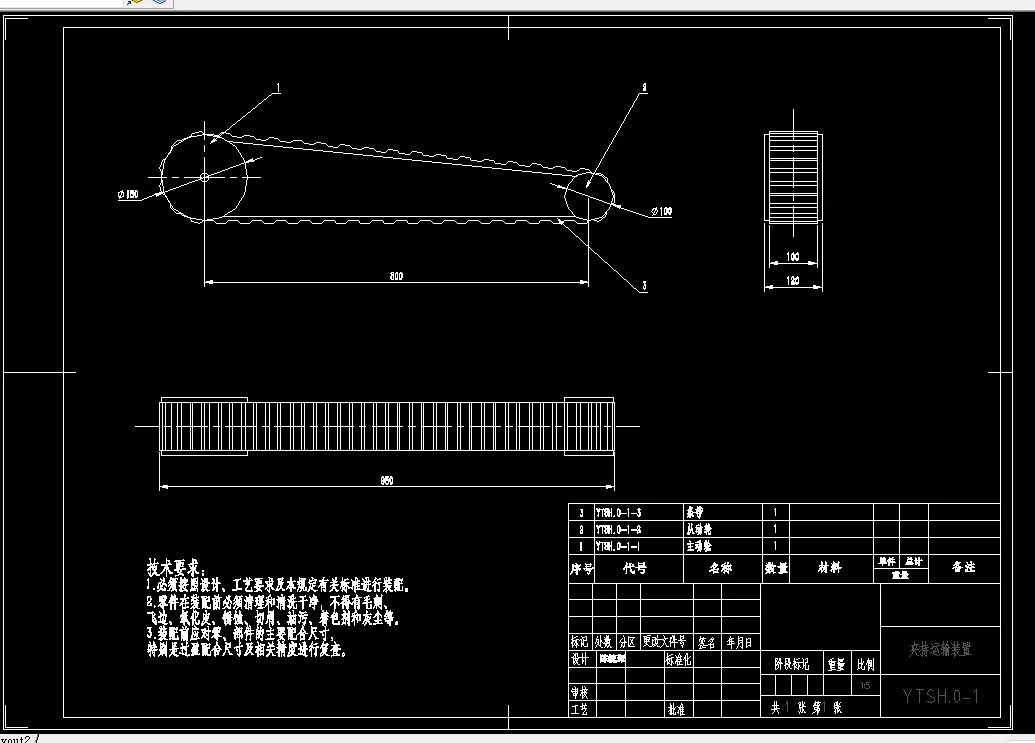

3.3  夹持运输装置 13

3.4  扶禾器 14

3.5  芋土分离装置 14

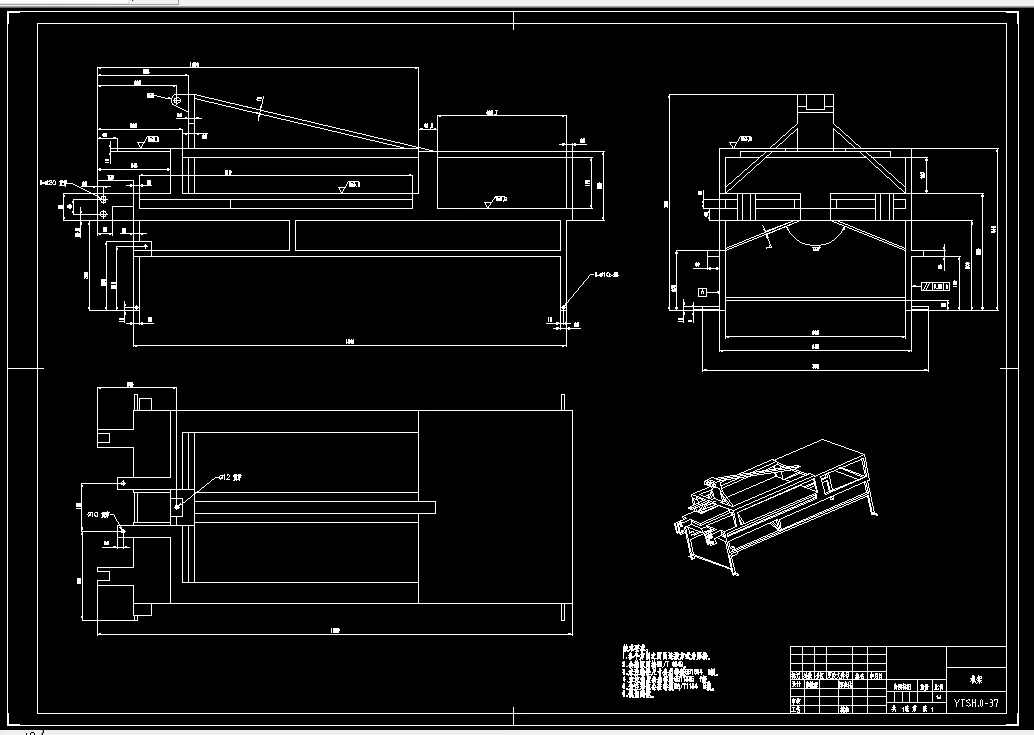

3.6  机架 15

第4章  传动系统的设计 16

4.1  动力源 16

4.2  传动方案 16

4.2.1  传动系统设计 16

4.2.2  链传动的计算 18

第5章  仿真与静力学分析 20

5.1  机架仿真与静力学分析 20

5.2  切割刀仿真与静力学分析 22

第6章 总结 25

致谢 26

参考文献 27
