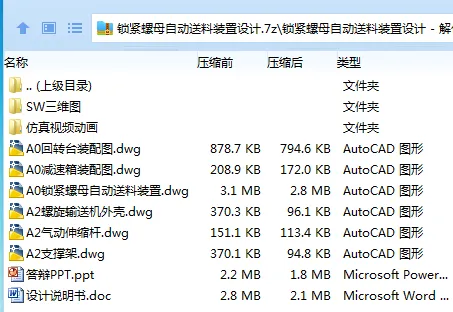

作品包括:

Word版说明书1份，共44页，约18000字

PPT答辩一份

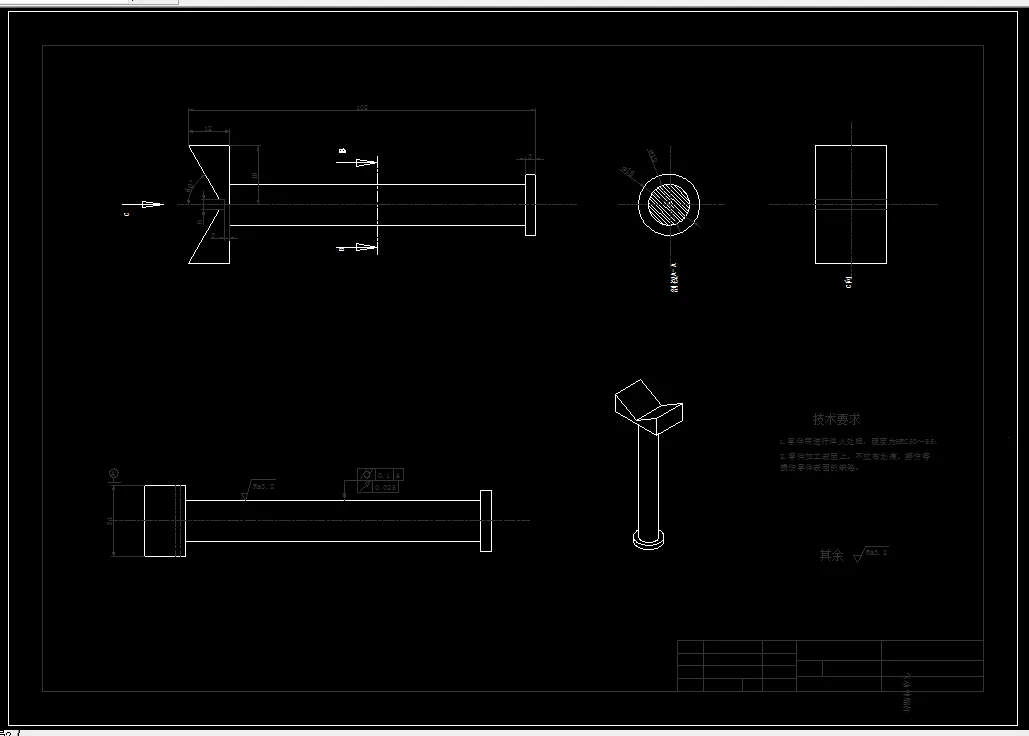

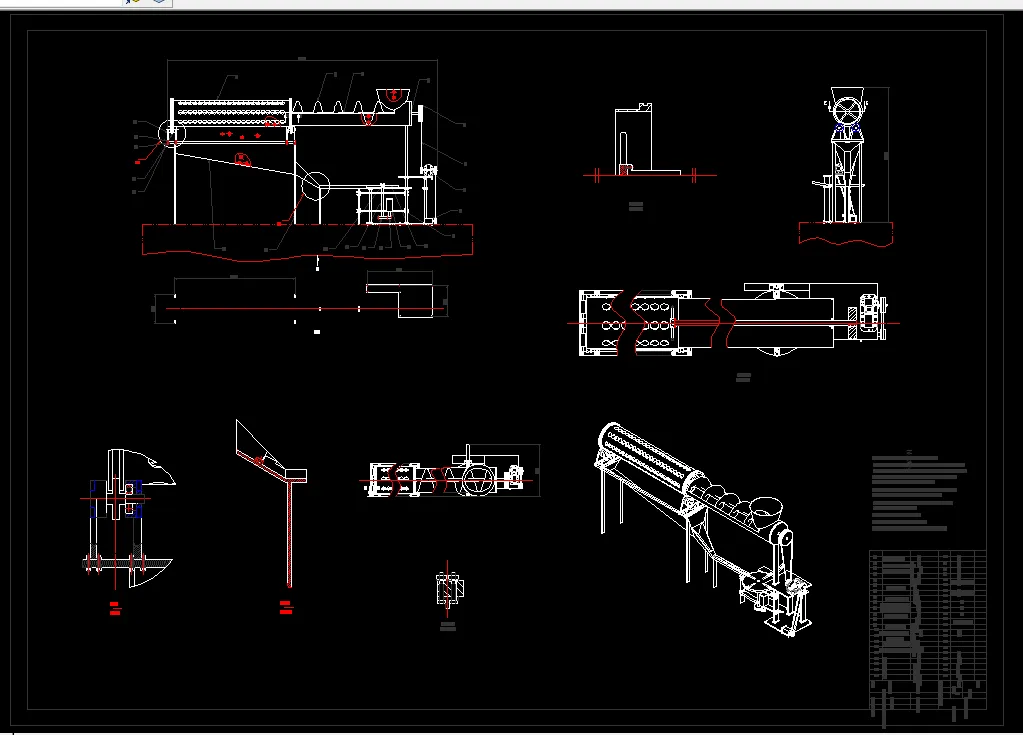

CAD版本图纸，共6张

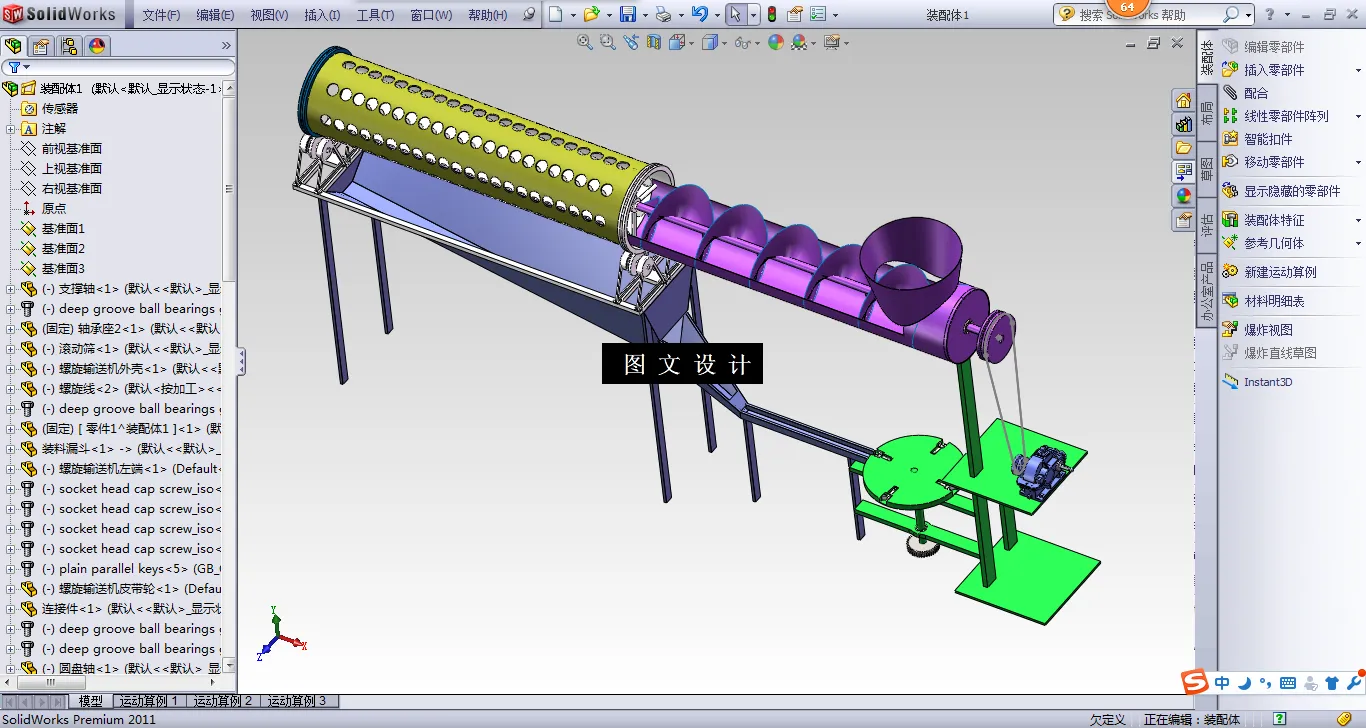

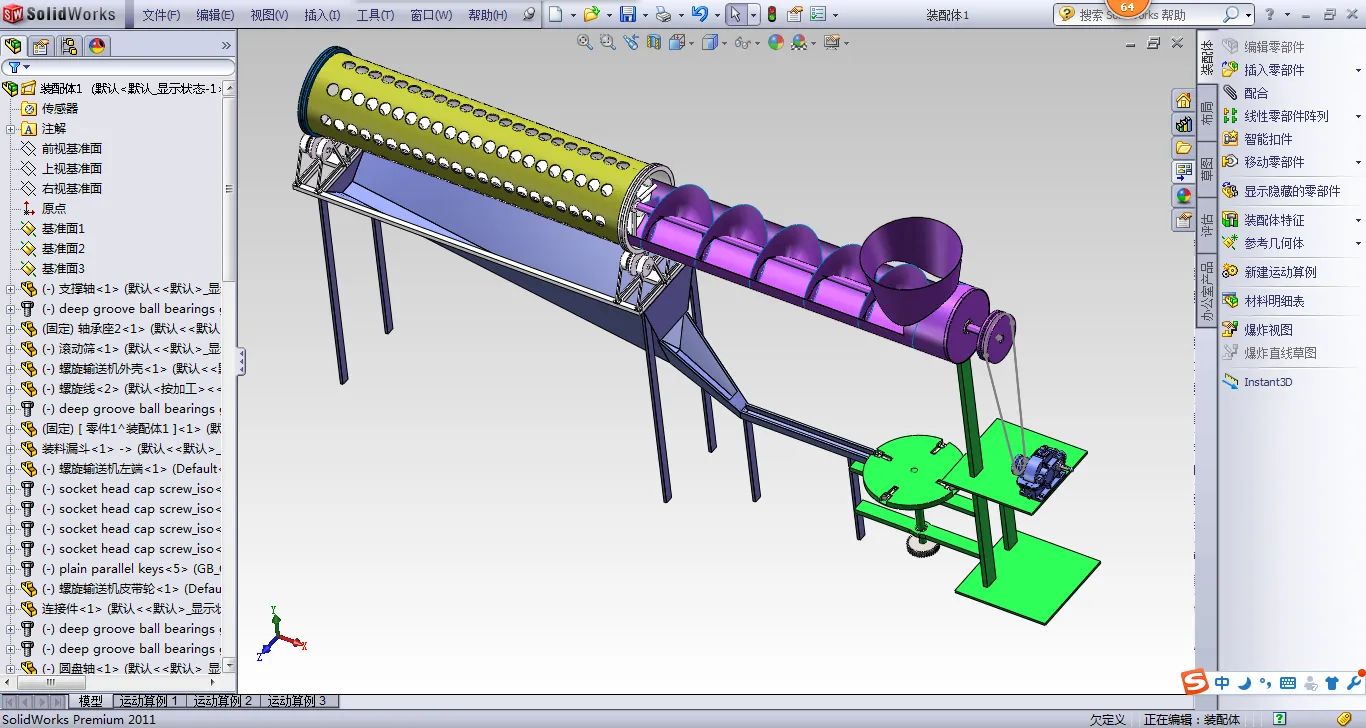

SW三维图一套

仿真视频动画一份

摘要

    本文的研究目的就是针对铁轨扣件设计一个锁紧螺母自动送料装置，实现能在堆料状态下自动连续送料，按每分钟30个锁紧螺母的速度输出。当零件有空缺时能自动补上，分拣高效快捷，稳定性和准确性高。

    所用到的方法和原理为螺旋输送机定量输送铁轨扣件堆料，圆筒筛筛分六角锁紧螺母，四工位回转工作台中用电磁铁伸缩杆通过气压传动伸缩，电磁铁通电吸附螺母、传感器测距补足螺母、对螺母进行正反面翻转、电磁铁伸缩杆将螺母推出。

关键词  锁紧螺母；自动送料；圆筒筛；四工位回转工作台

目录

1. 前言  ………………………………………………………………………………5

2. 总体方案确定  ……………………………………………………………………6

  2.1  原始数据  …………………………………………………………………… 6

  2.2  送料装置系统分析  ………………………………………………………… 6

    2.2.1 功能分析  …………………………………………………………………6

    2.2.2 传动装置  …………………………………………………………………7

    2.2.3 总体方案 ………………………………………………………………… 7

    2.2.4 最终方案  …………………………………………………………………8

3. 螺旋输送机…………………………………………………………………………14

  3.1螺旋输送机的功用…………………………………………………………… 14

  3.2螺旋输送机相关计算………………………………………………………… 15

    3.2.1基本参数设计计算……………………………………………………… 15

    3.2.2 尺寸与结构……………………………………………………………… 17

4. 圆筒筛………………………………………………………………………………19

  4.1 圆筒筛介绍…………………………………………………………………… 19

  4.2圆筒筛参数设置…………………………………………………………………20

    4.2.1基本参数设计计算……………………………………………………… 21

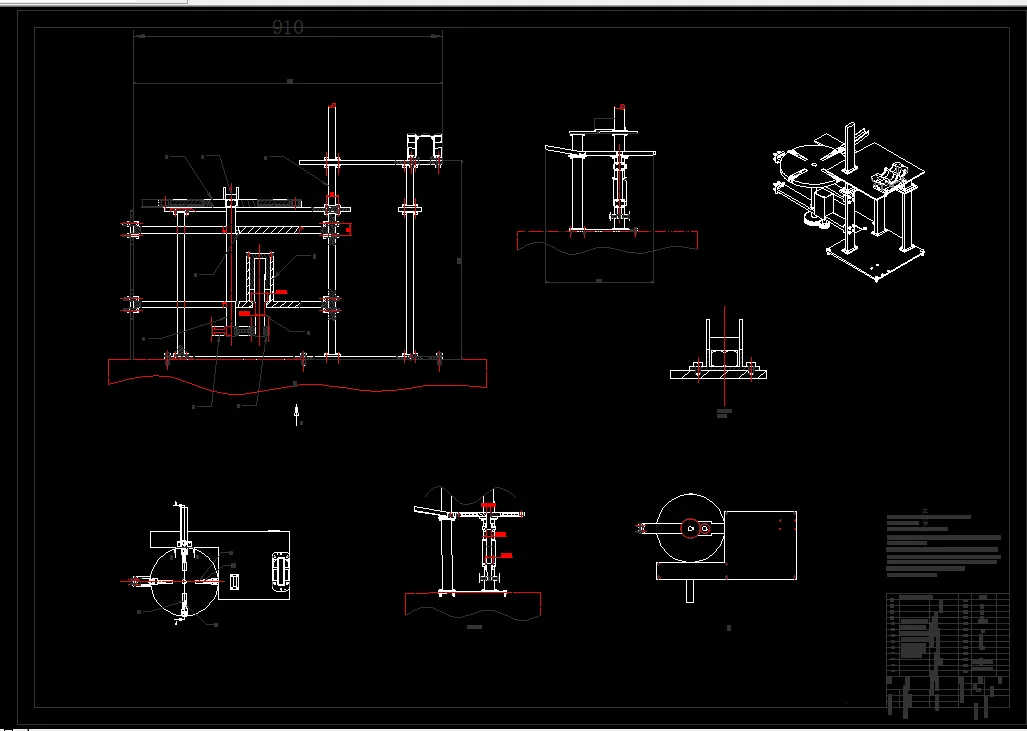

5.四工位回转工作台………………………………………………………………… 22

  5.1 PLC控制器…………………………………………………………………… 22

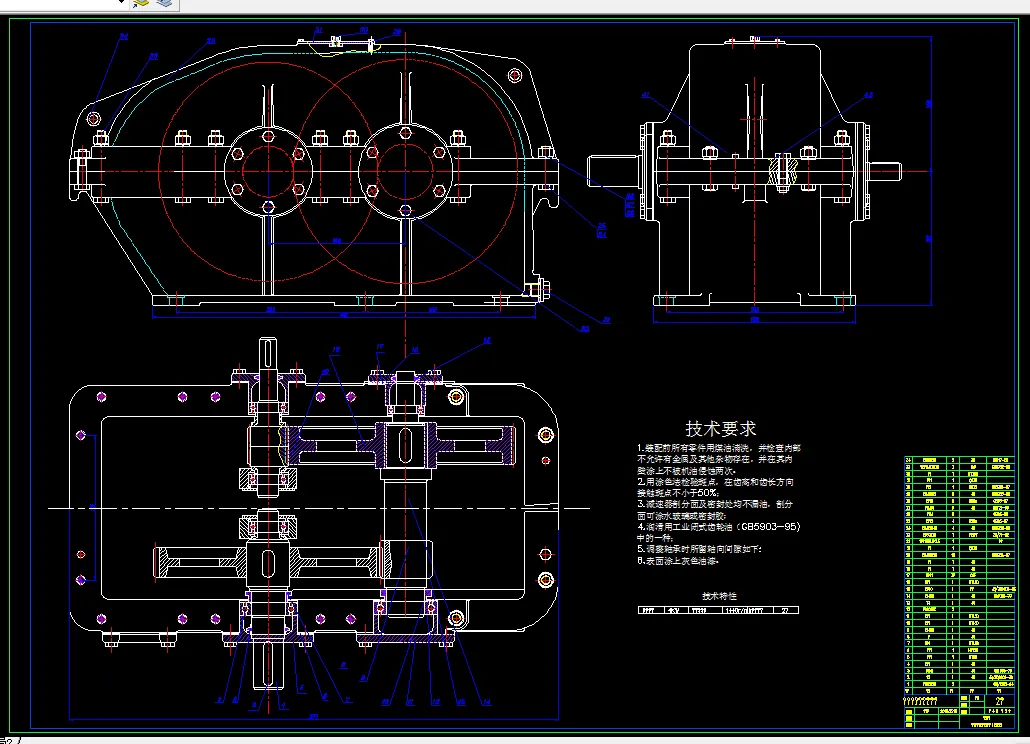

6.减速箱…………………………………………………………………………… 28

7. 结论 …………………………………………………………………………… 43

致谢………………………………………………………………………………… 44

参考文献…………………………………………………………………………… 45

附录1：装置设计二维和三维图纸

附录2：仿真动画
