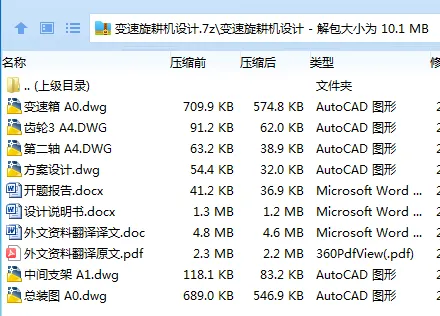

作品包括

Word版设计说明书1份，共33页，约10000字

开题报告一份

外文翻译一份

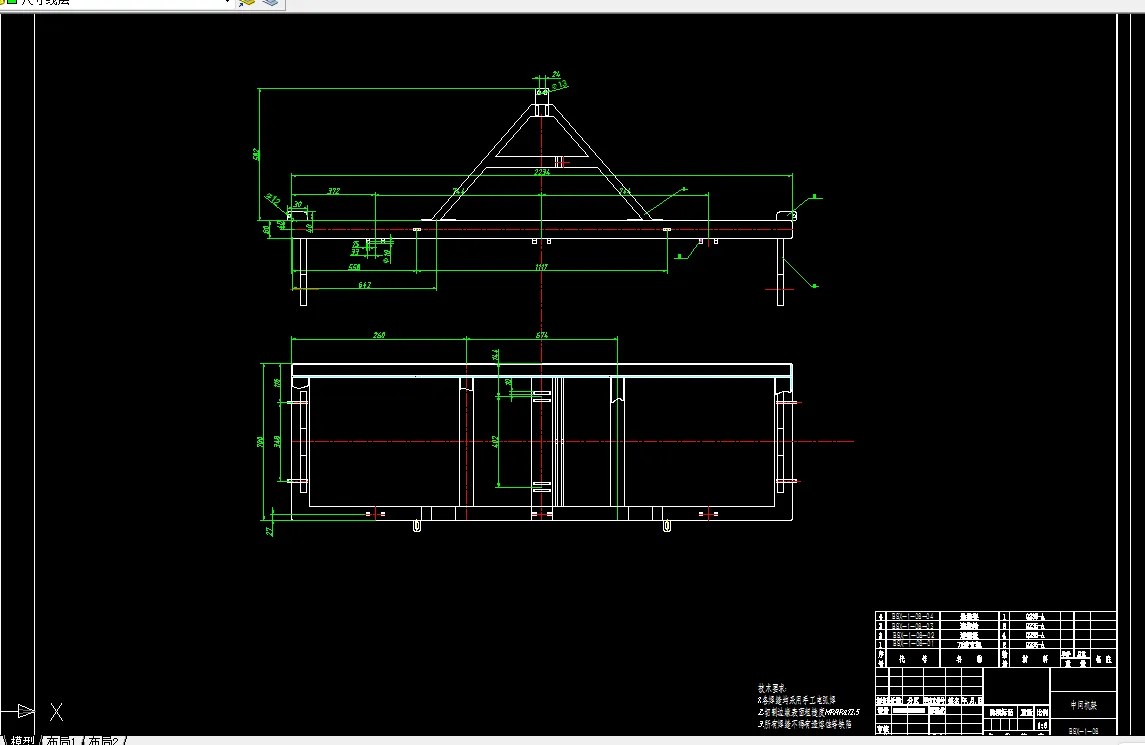

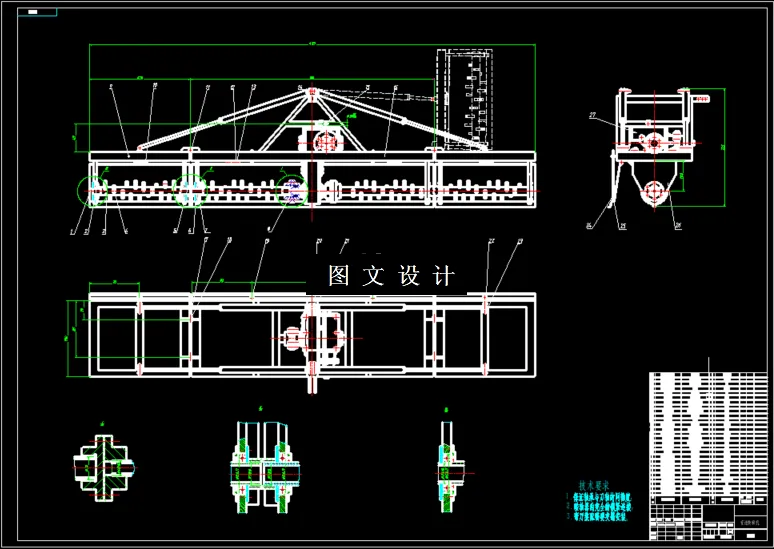

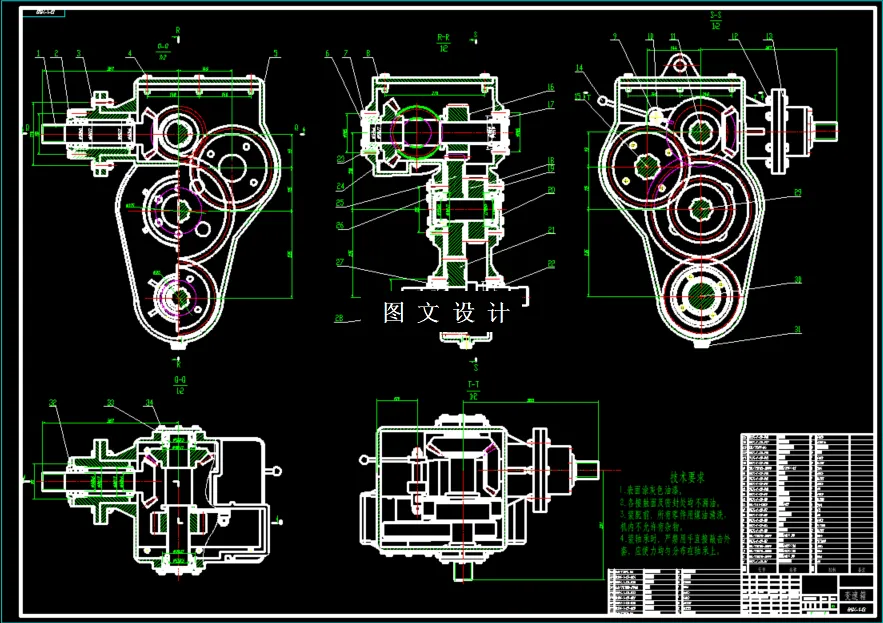

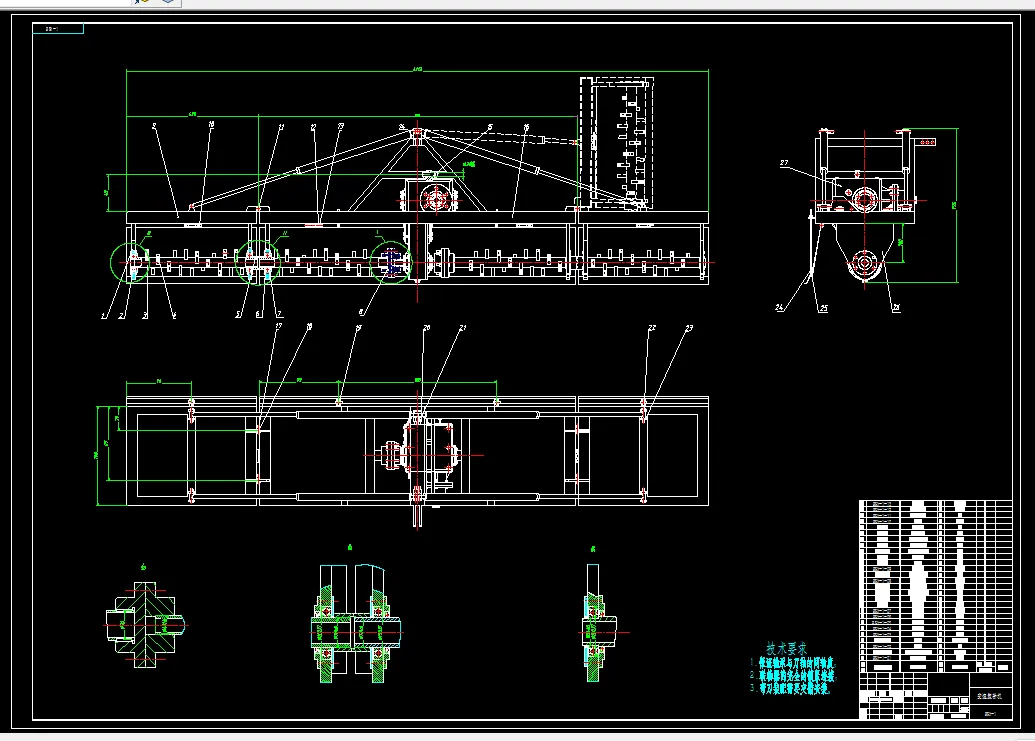

CAD版本图纸，共5张

摘要

目前我国大概有60多家生产旋耕机的公司，但都是生产原己定型的无变速型旋耕机，功能单一。有不少生产企业以及农机专业户根据市场的需要，自行；研制了很多种类的多用途旋耕机，但因各种原因，都没有形成大批量生产，为此，在现有的基础上，我们应该研制一种兼有高低速切换功能的变速旋耕机。

变速旋耕机用于未耕或已耕地上的旋耕或整地作业，耕后地表平整，杂草、留茬覆盖良好，作业效率高等特点，还可根据拖拉机不同的前进速度和当地农艺土质的情况，灵活变换两种刀轴转速，彻底解决了拖拉机跑得快了效果差，跑得慢了效益差的问题。整机主要由旋耕部件、变速传动装置、三点悬挂装置、机架等部件组成。变速旋耕机与拖拉机配套三点悬挂，可根据拖拉机不同前进速度和当地农业要求、土质差别、含水量大小，灵活变换两种刀轴转速，彻底解决了拖拉机跑得快了质量差，跑得慢了效益差的问题。在工作时，通过适当的拆卸和改装，就可实现不同功能的作业，以达到一机多能的目的。当高速旋耕时，采用301r/min左右的高速作业；当需要低速旋耕时，采用223r/min左右的低速作业；本课题的实现解决了现有旋耕机由于拖拉机移动速度变化导致旋耕效果不良的问题。

关键词：三点悬挂；变速；旋耕机；刀轴

目    录

1  绪论 ………………………………………………………………………………1

2  变速旋耕机的总体设计 ……………………………………………………1

2.1  变速旋耕机的工作原理 …………………………………………………1

2.2  拖拉机的选择 …………………………………………………………………2

2.3  变速旋耕机与配套拖拉机的挂接方式 …………………………………3

2.4  设计方案的拟定 ………………………………………………………………4

2.5  设计方案的分析 ………………………………………………………………5

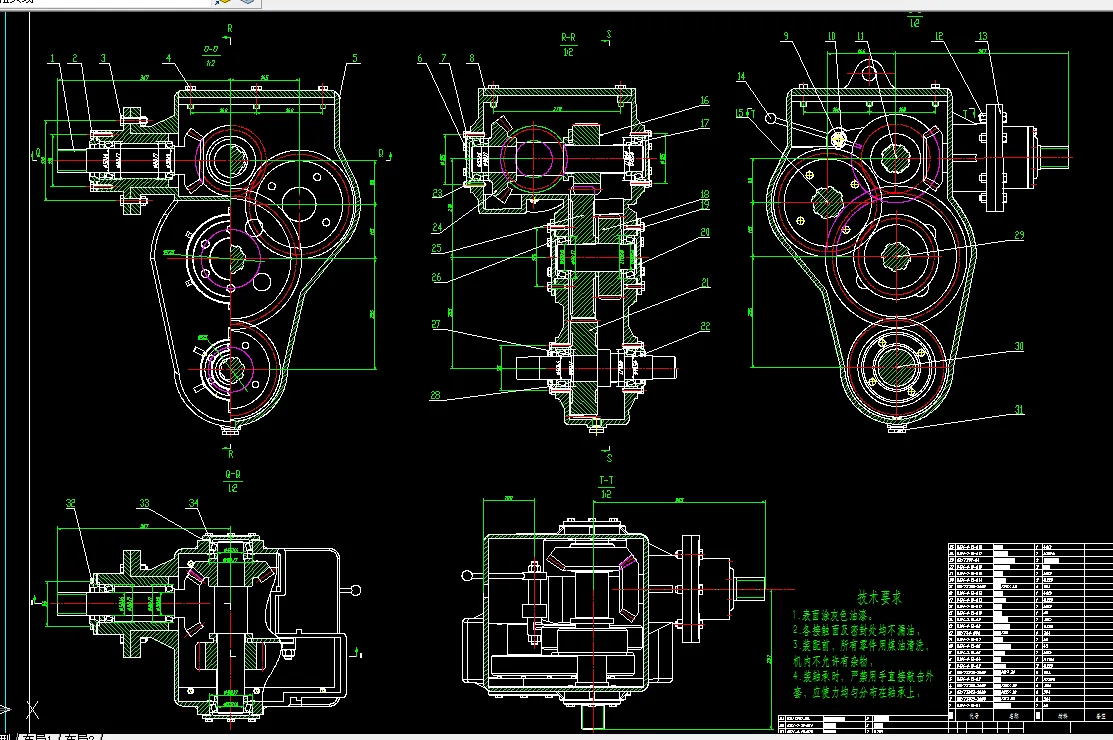

2.6  传动机构的设计 ………………………………………………………………6

2.7  机构运动分析与动力参数选择计算 …………………………………………7

2.8  传动装置的运动和动力参数的设计计算 ……………………………………7

3  对齿轮进行设计计算 ……………………………………………………………9

3.1  直齿锥齿轮的设计与计算 …………………………………………………9

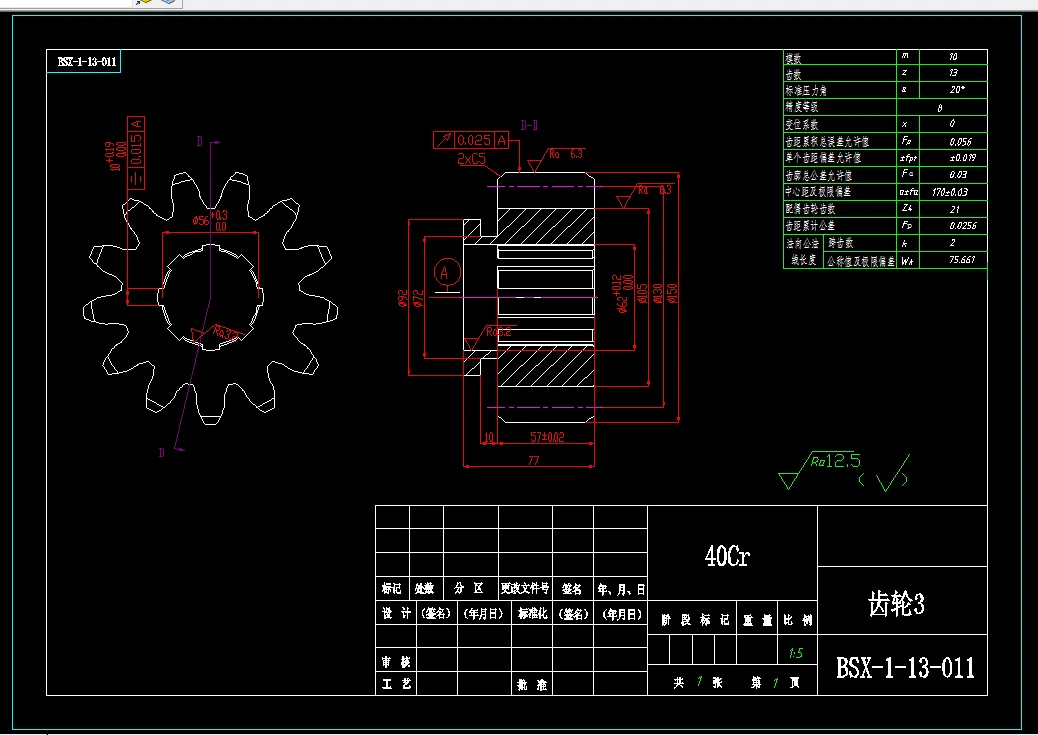

3.2  圆柱齿轮的设计与计算………………………………………………………12

4  对轴进行受力计算与校核………………………………………………………14

4.1  第一轴受力计算与校核………………………………………………………15

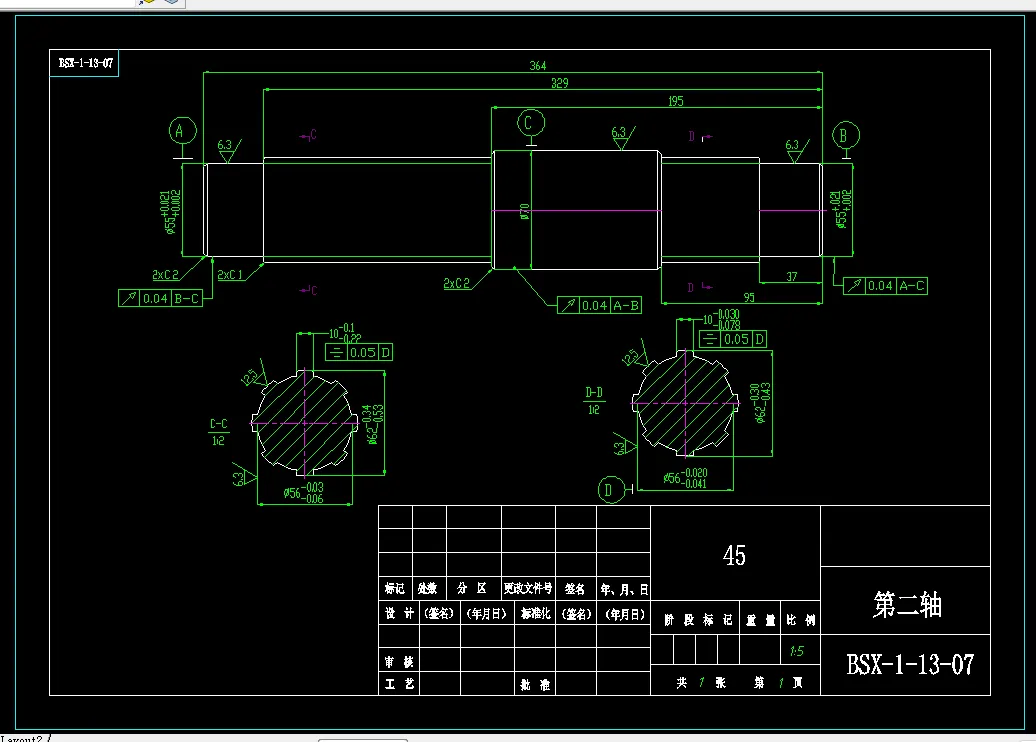

4.2  第二轴受力计算与校核………………………………………………………18

4.3  第三轴、第四轴受力计算与校核……………………………………………21

4.4  第五轴受力计算与校核………………………………………………………21

5  刀辊轴的设计……………………………………………………………………22

5.1  旋耕刀片的选取………………………………………………………………23

5.2  旋耕刀片的排列设计…………………………………………………………24

5.3  刀轴的设计……………………………………………………………………25

6  变速旋耕机其他辅助装置的设计…………………………………………25

6.1  消除漏耕装置…………………………………………………………………25

6.2  罩壳和拖板……………………………………………………………………26

6.3  换挡机构……………………………………………………………………26

结论 …………………………………………………………………………………27

致谢 …………………………………………………………………………………28

参考文献 ……………………………………………………………………………29
