作品包括:

Word设计说明书1份

任务书一份

外文翻译一份

CAD版本图纸，共5张

摘要

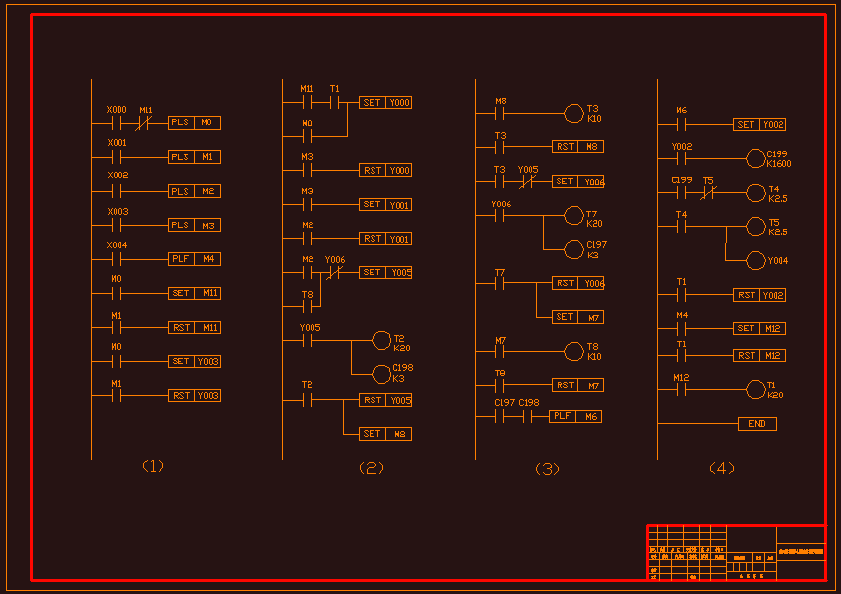

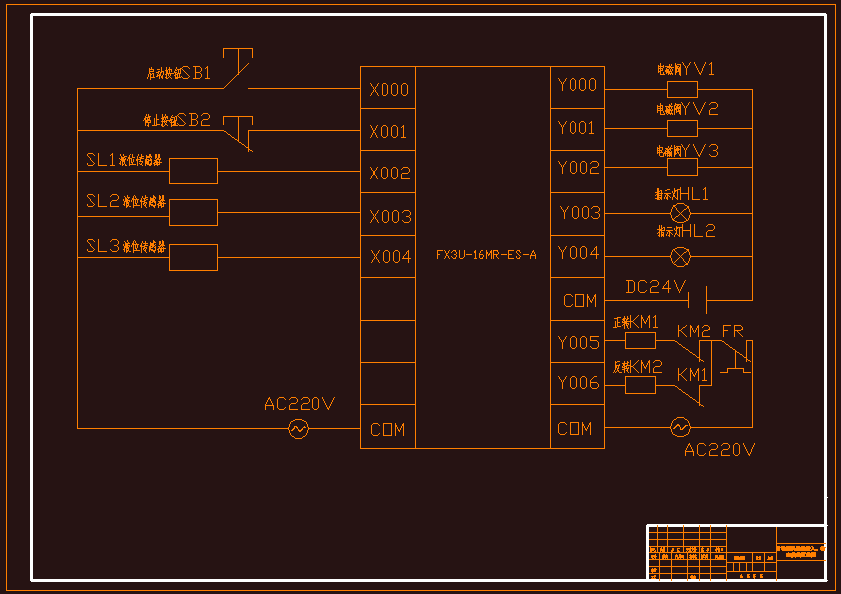

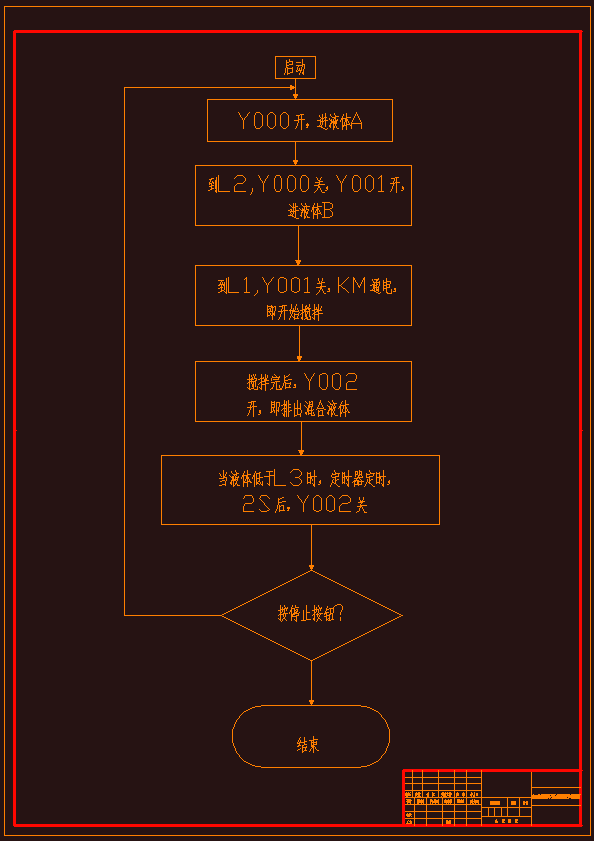

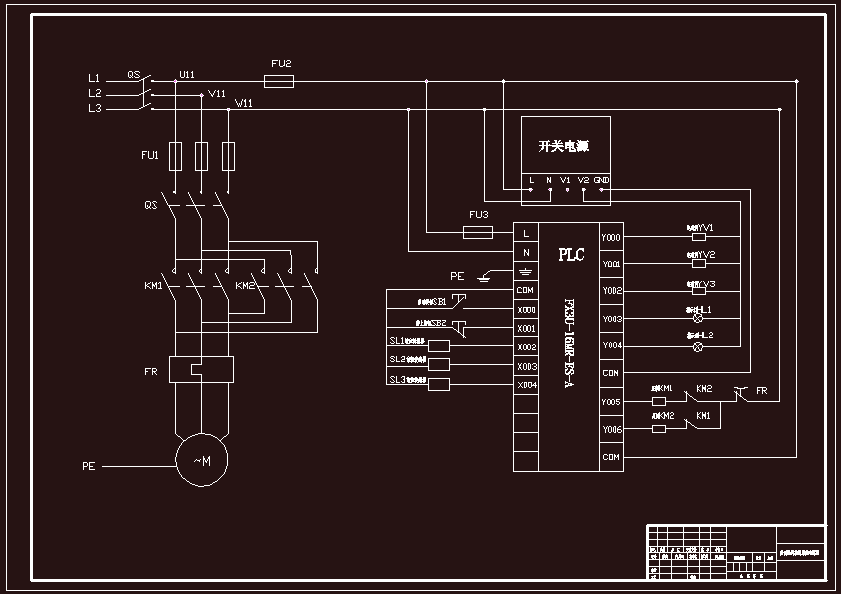

基于FX3U的液体混料机控制系统设计本设计以两种液体的混合控制为例，其要求是将两种液体按一定比例混合，在电动机搅拌一定的时间，且搅拌均匀后，将混合的液体输出容器。液体混合系统的控制设计考虑到其动作的连续性以及各个被控设备动作之间的相互关联性，针对不同的工作状态，进行相应的动作控制输出，从而实现液体混合系统从第一种液体加入到混合完成输出的这样一个周期控制工作的程序实现。设计以液体混合控制系统为中心，从控制系统的硬件系统组成，软件选用到系统的设计过程（包括设计方案、设计流程、设计要求、梯形图设计、外部连接通信等），旨在对其中的设计及制作过程做简单的介绍和说明。设计采用日本三菱公司的FX3U-16MR\ES-A型（ 输入8点/继电器输出8点）PLC去实现设计要求。
