作品包括:

Word版设计说明书1份，共56页，约24000字

任务书一份

PPT答辩一份

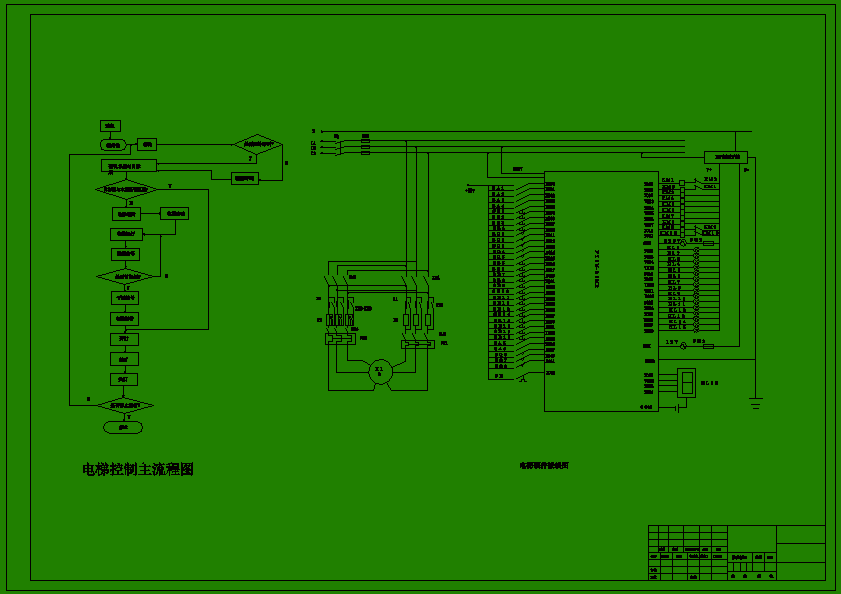

CAD版本图纸，共5张

摘 要

随着城市建设的不断发展，高层建筑不断增多。电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。传统的电梯控制系统采用的是继电器逻辑控制电路，这种控制易出故障，维护不便，运行寿命短，占地空间大，正逐步被淘汰。

为了提高自动控制系统的可靠性和设备的工作效率，以PLC为核心控制器的电梯自动控制系统，正在取代以往的复杂的继电器-接触器控制。本设计系统的核心部分（控制部分）使用了日本三菱公司生产的FX2N-80MR型PLC，因为在核心部分采用的是软件程序控制，从而保证电梯正常运这个要求的情况下，大大的提高了电梯故障检查与维修的方便性和容易性，同时还克服了手动操作所带来的人为因素，能取得良好的经济效益和社会效益。

关键词：电梯， PLC， 控制系统

目　录

前　言 1

第1章 电梯概述 2

1.1 电梯的发展和由来 2

1.2 电梯的组成 3

1.3 电梯的分类 4

1.4 我国电梯的现状及发展前景 7

第2章 可编程控制器（PLC）的概述 9

2.1 PLC的产生和发展 9

2.2 PLC的基本结构 11

2.3 PLC控制系统和其他控制方式的比较 11

2.3.1 PLC控制系统与继电器控制系统比较 11

2.3.2 PLC控制系统与计算机控制系统比较 13

第3章 电梯电气控制的选择和设计 15

3.1 交流双速电梯的主电路 15

3.２ 电梯的主要电气设备 16

3.3 电梯控制系统原理框图设计 18

3.4 电梯控制系统硬件结构框图 19

3.5 电梯PLC及网络控制示意图 19

第4章 电梯PLC控制程序说明 21

4.1 PLC的选择 21

4.2 输入/输出电路的设计 22

4.2.1 PLC的电源控制电路 22

4.2.2 输入设备 22

4.2.3 输出设备 22

4.3 电梯梯形图设计及程序说明 24

4.3.1 电梯的开门环节 24

4.3.2 电梯的关门环节 25

4.3.3 开关门保护及故障显示电路 26

4.3.4 楼层信号的产生和清除环节 28

4.3.5 内选信号的登记、清除和显示环节 29

4.3.6 外呼信号的登记、清除和显示环节 30

4.3.7 电梯的定向环节 32

4.3.8 停层信号的产生和消除环节 34

4.3.9 停车制动环节 35

4.3.10 自动运行时启动加速和稳定运行环节 36

结　论 37

谢 辞 38

参考文献 39

外文资料翻译 40
