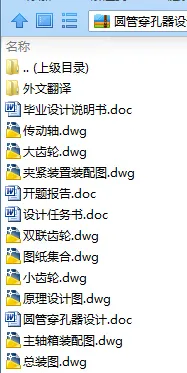

作品包括:

Word设计说明书1份，共38页

任务书一份

开题报告一份

外文翻译一份

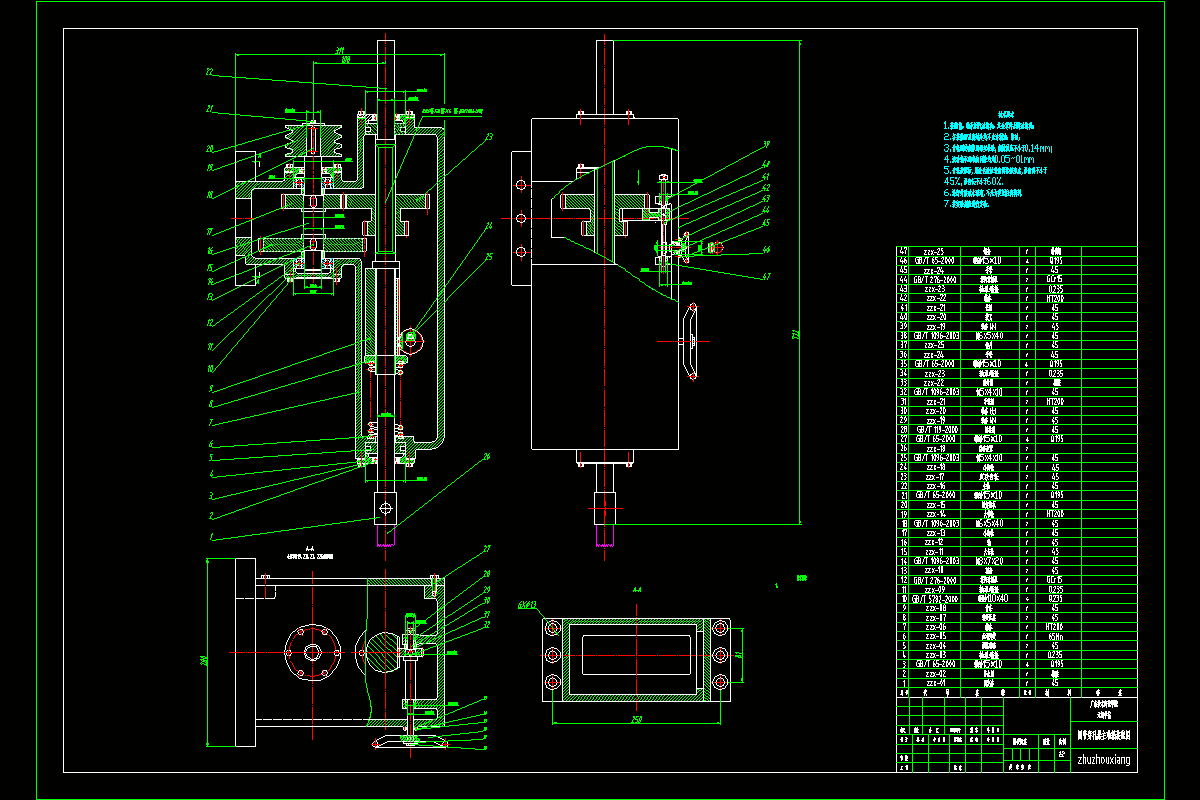

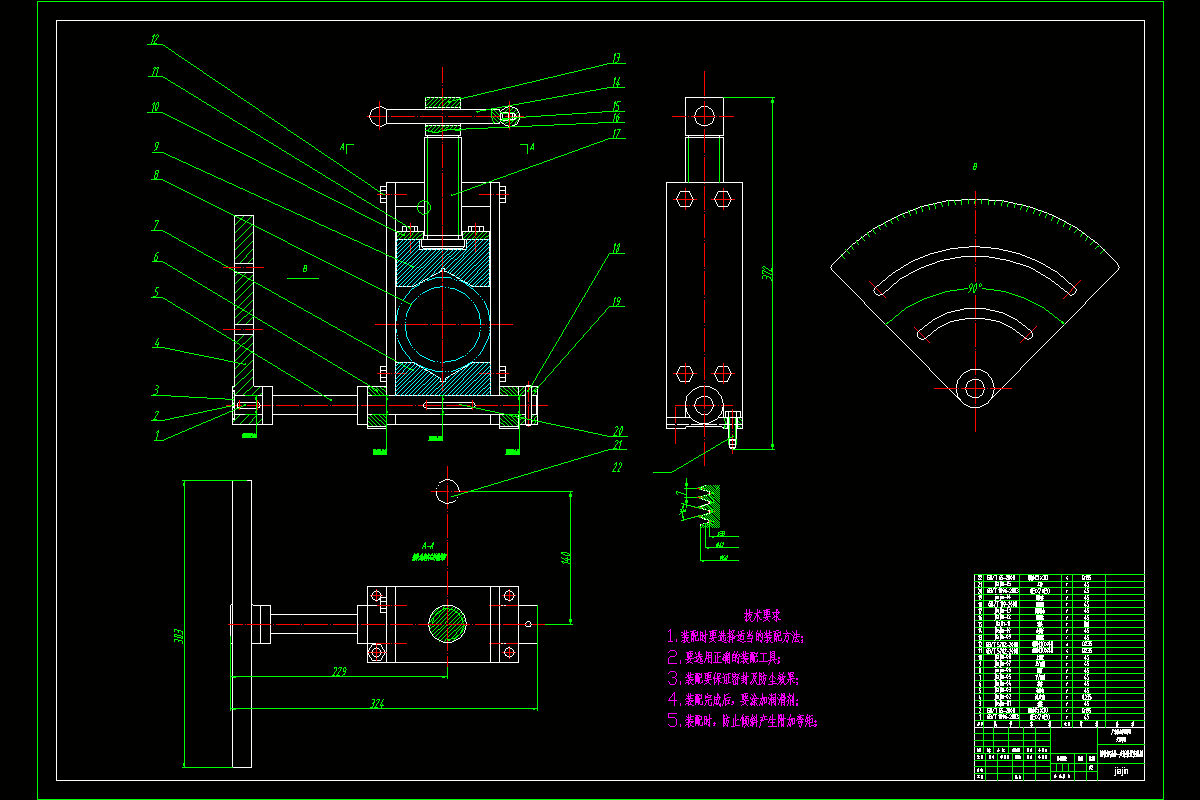

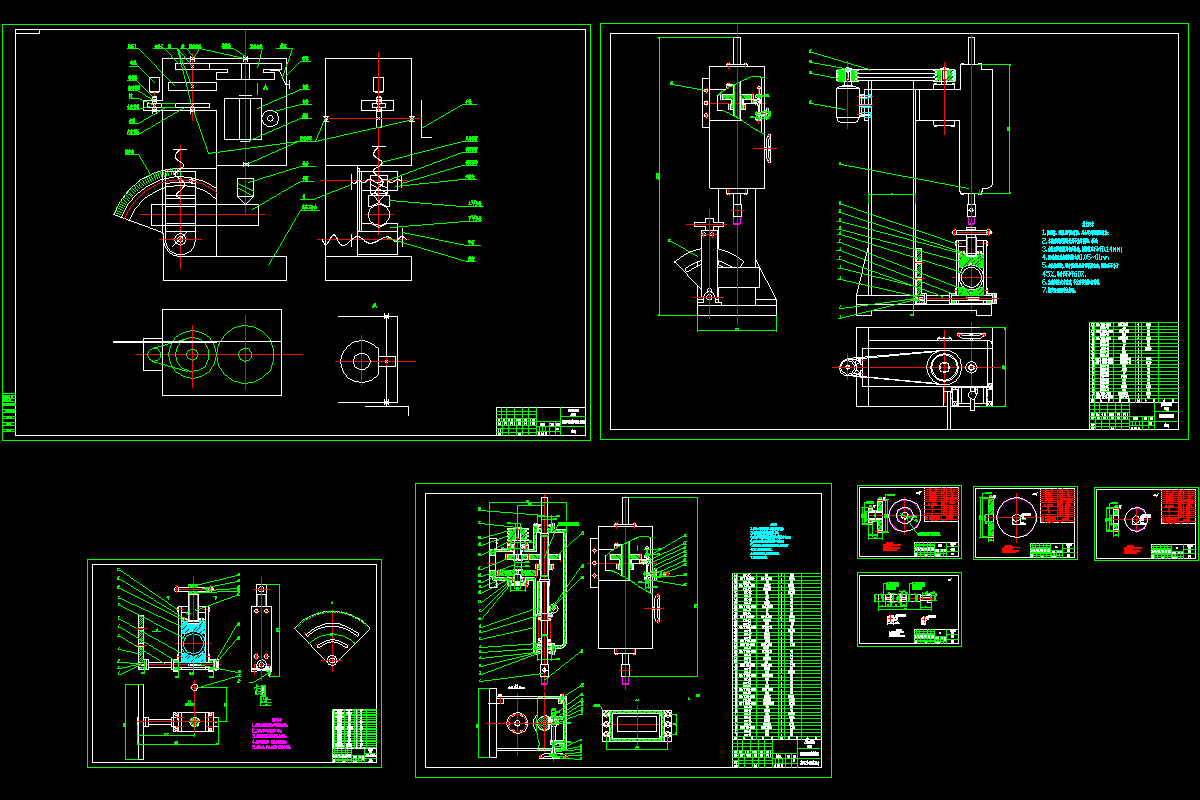

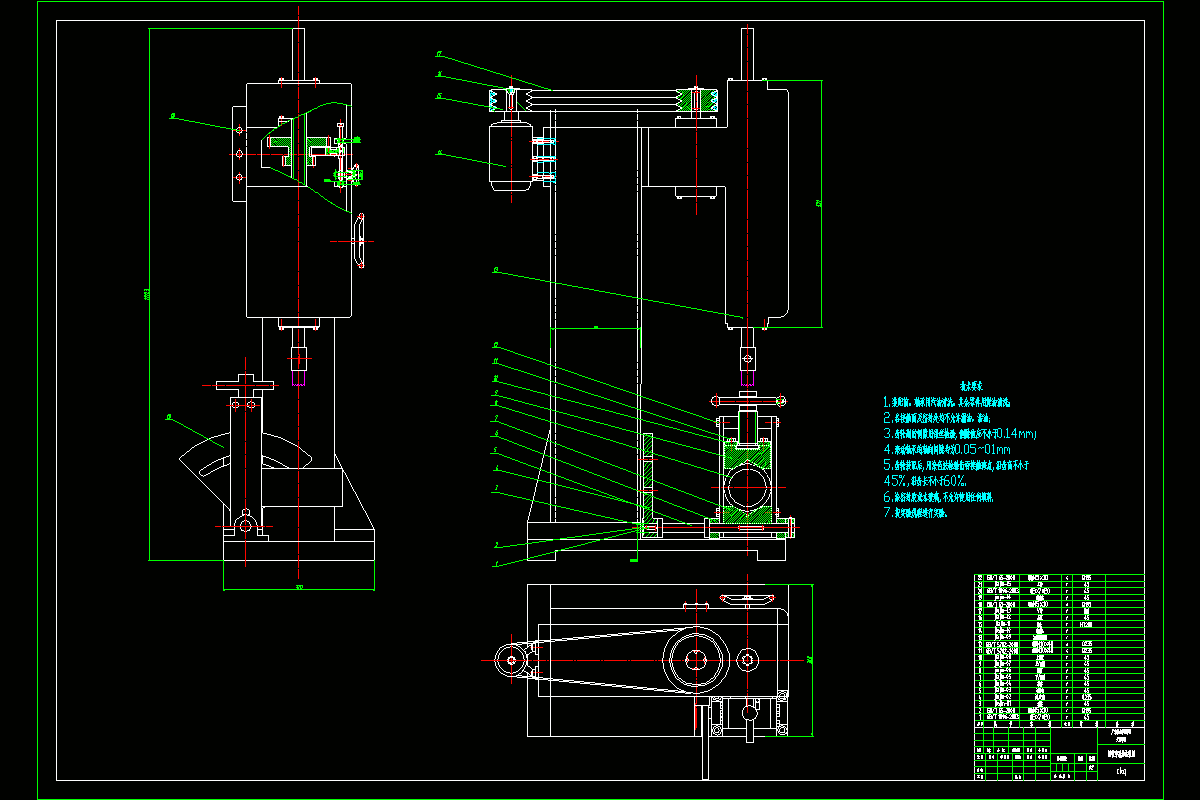

CAD版本图纸，共8张

摘要

此次设计的圆管穿孔器，是摇臂钻床的的一种细分，主要应用于圆管、石油管道、通信设施、下水管道等一些管道的孔加工。钻孔工艺是加工孔类的基础部分，只要钻孔工艺的加工精度提高了，在后面的加工工艺过程就会更加简洁，提高加工效率，节省时间，提高经济效益。 本文对圆管穿孔器进行设计，主要完成机械结构部分设计。整机结构主要由电动机产生动力将需要的动力传递到带轮上，然后通过带轮传递到带轮，通过小齿轮再过渡到卷双联齿轮上，双联齿轮轴上装有钻头机构。同时本文对该方案圆管穿孔器关键零部件设计过程进行了详细阐述，其主要内容包括系统总体方案的设计、电动机的选择、执行机构的设计、传动零部件的设计、轴的设计与校核以及轴承的选择等。
