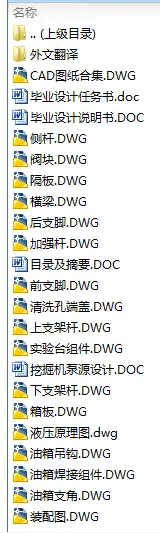

作品包括:

Word设计说明书1份

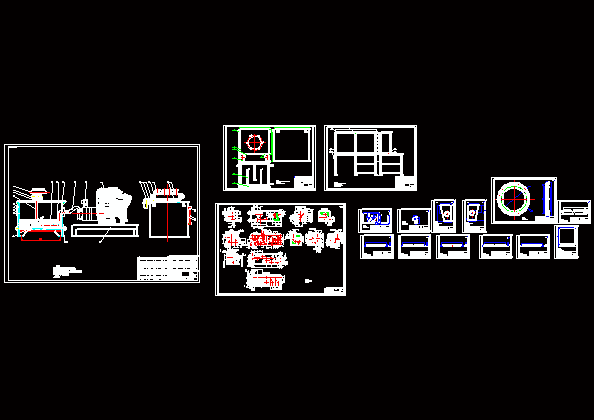

CAD版本图纸，共16张

摘要

本文主要完成挖掘机泵源系统设计，驱动的液压系统，它由油箱、滤油器、液压泵、溢流阀、开停阀、节流阀、换向阀、液压缸以及连接这些元件的油管组成。它的工作原理：液压泵由电动机带动旋转后，从油箱中吸油。油液经滤油器进入液压泵，当它从泵中输出进入压力管后，将换向阀手柄、开停手柄方向往内的状态下，通过开停阀、节流阀、换向阀进入液压缸左腔，推动活塞和工作台向右移动。这时，液压缸右腔的油经换向阀和回油管排回油箱。为了克服移动工作台时所受到的各种阻力，液压缸必须产生一个足够大的推力，这个推力是由液压缸中的油液压力产生的。要克服的阻力越大，缸中的油液压力越高；反之压力就越低。输入液压缸的油液是通过节流阀调节的，液压泵输出的多余的油液须经溢流阀和回油管排回油箱，这只有在压力支管中的油液压力对溢流阀钢球的作用力等于或略大于溢流阀中弹簧的预紧力时，油液才能顶开溢流阀中的钢球流回油箱。所以，在系统中液压泵出口处的油液压力是由溢流阀决定的，它和缸中的油液压力不一样大。
