作品包括:

Word设计说明书1份，共48页

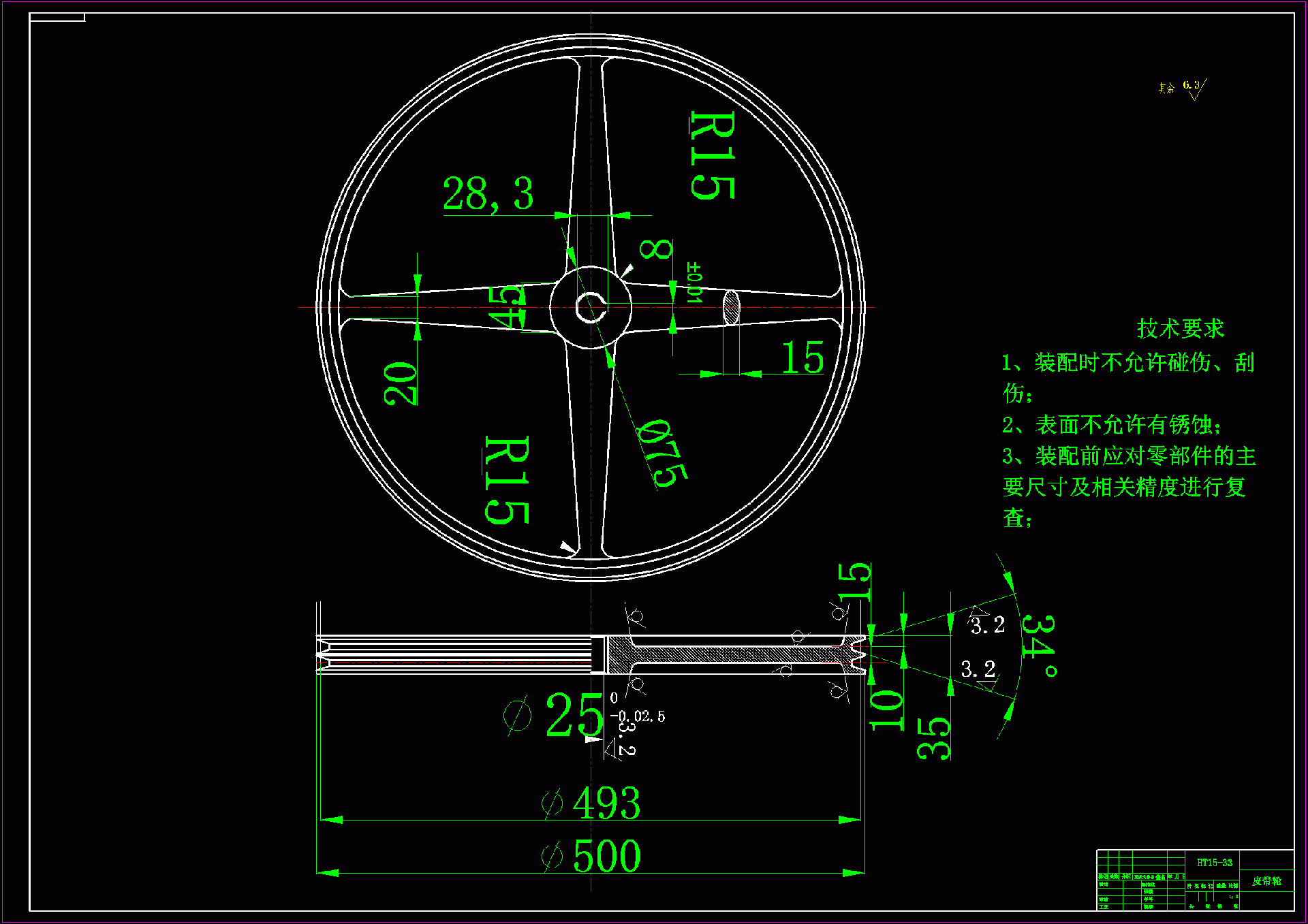

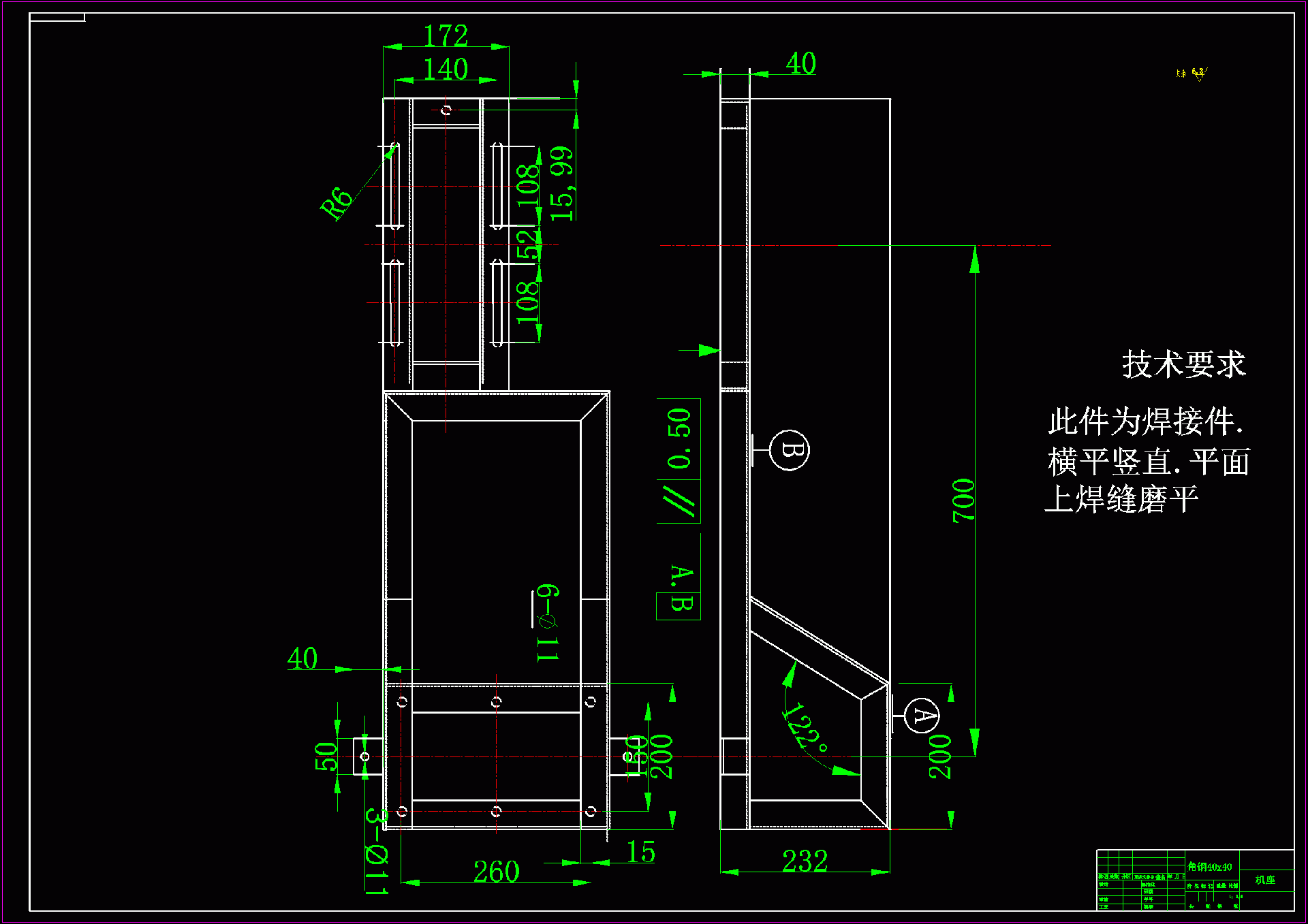

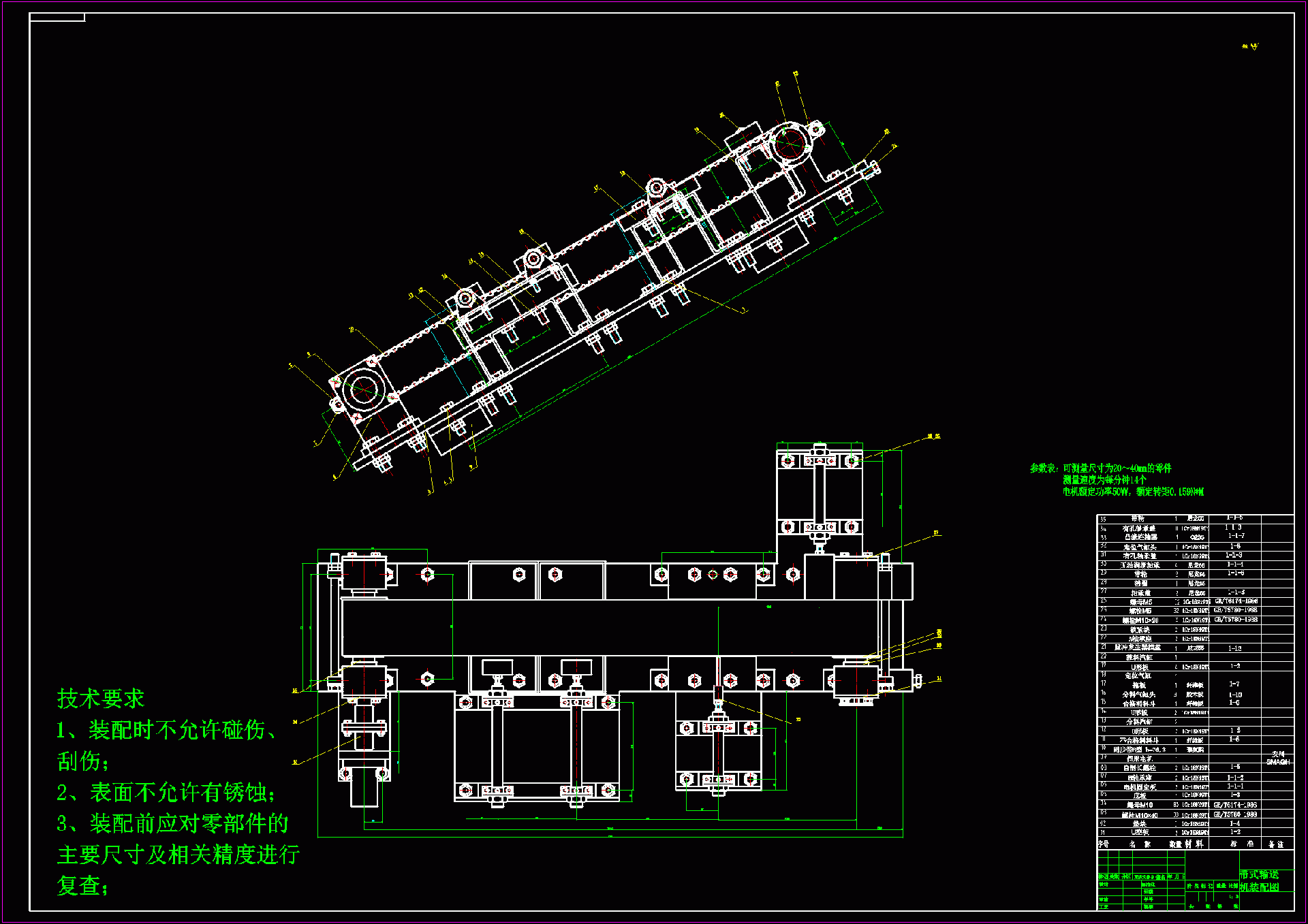

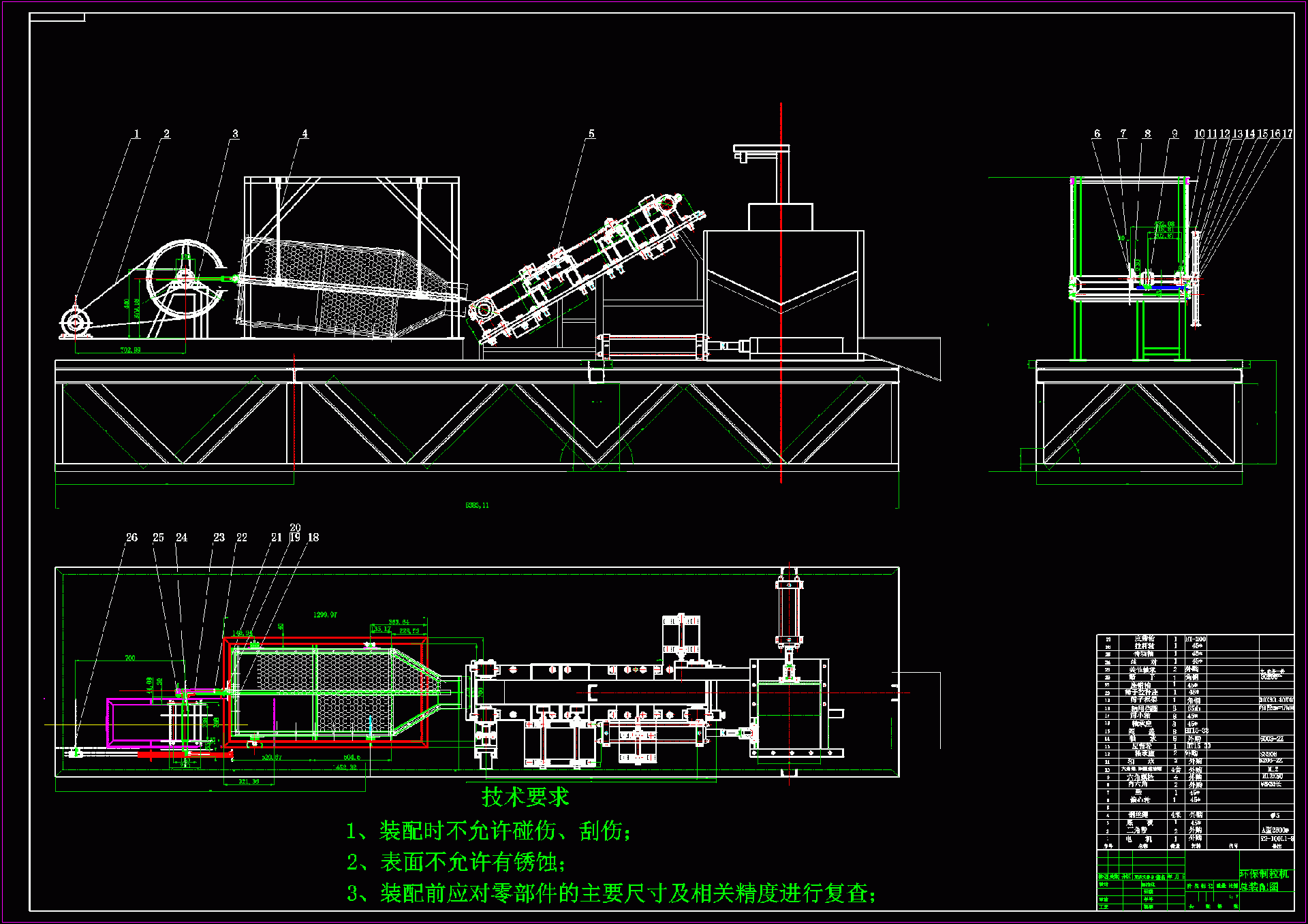

CAD版本图纸，共4张

摘要

制粒机主要由喂料、搅拌、制粒、传动及润滑系统等组成。其工作过程是要求含水量不大于15%的配合粉料，从料斗进入喂料绞龙，通过调节无级调速电机转速，获得合适的物料流量，然后进入搅拌器， 通过搅拌杆搅动与蒸汽混合进行调质，如果需要添加糖蜜或油脂，也从搅拌筒加入与蒸汽一起调质，油脂添加量一般不超过3%，否则难于成形，经调质后配合粉料 温度可达64～85℃，湿度达14～l 6%。然后再通过斜槽经过可选择的吸铁装置除去混在粉料中铁杂质，最后进入压制室进行制粒。 喂料器 喂料器由调速电机、减速器、绞龙筒体和绞龙轴等组成。 调速电机是由三相异步交流电机、涡流离合器和测速发电机组成，它与JZT控制器配合使用，通过JDIA型电磁调速电动机控制器即可改变其输出转速。 减速器 喂料减速器采用摆线针轮减速器，其减速速比为1.10，与调速电机直联，进行减速，使喂料绞龙的有效转速控制在12～120转/分之间。 喂料绞龙 喂料绞龙由绞龙筒、绞龙轴和带座轴承等组成。绞龙起到送料作用，转速可调，即喂入量可变，以达到额定电流和产量。绞龙轴可从绞龙筒体右端抽出，以便清理和检修。
