作品包括:

Word设计说明书1份

任务书一份

开题报告一份

外文翻译一份

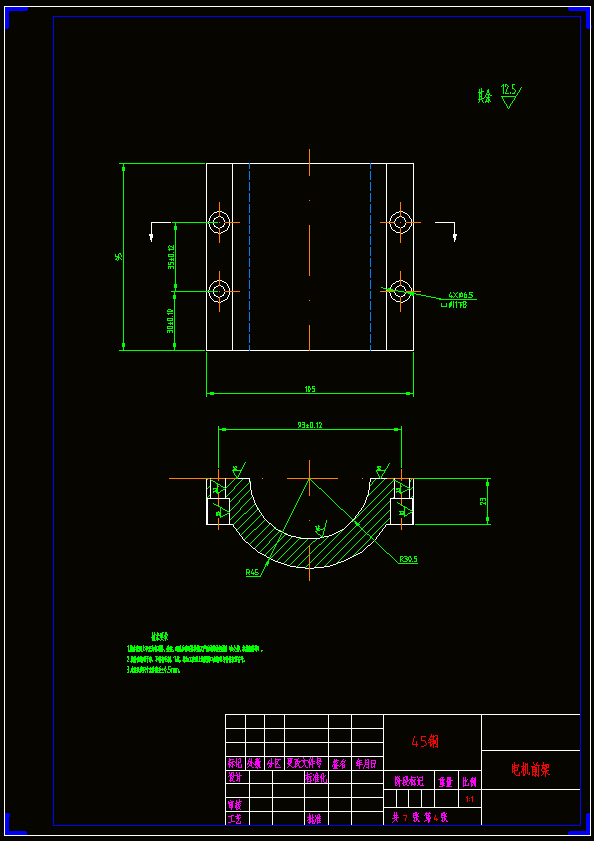

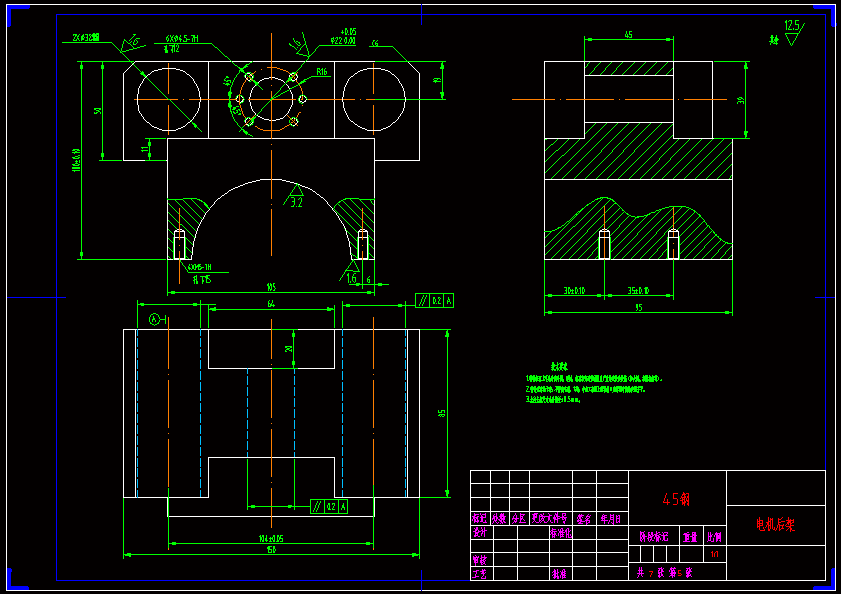

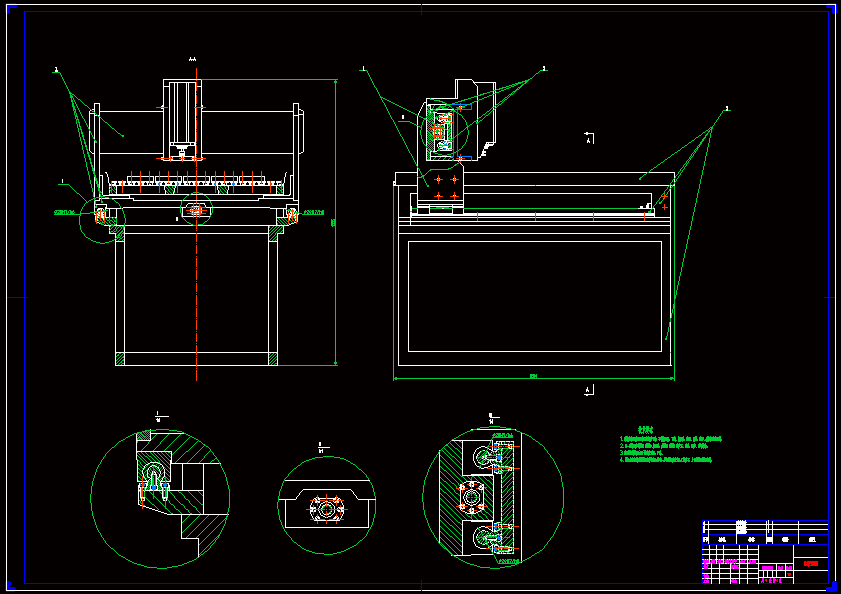

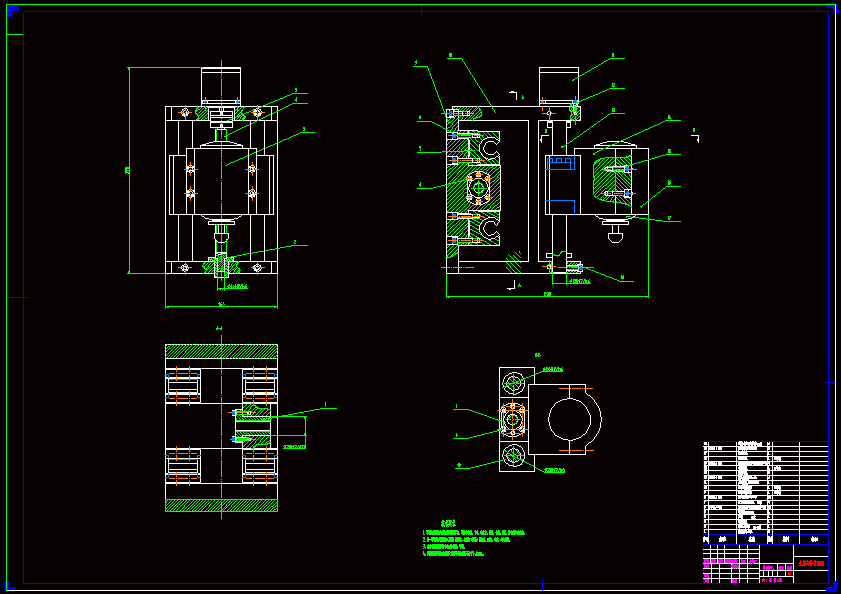

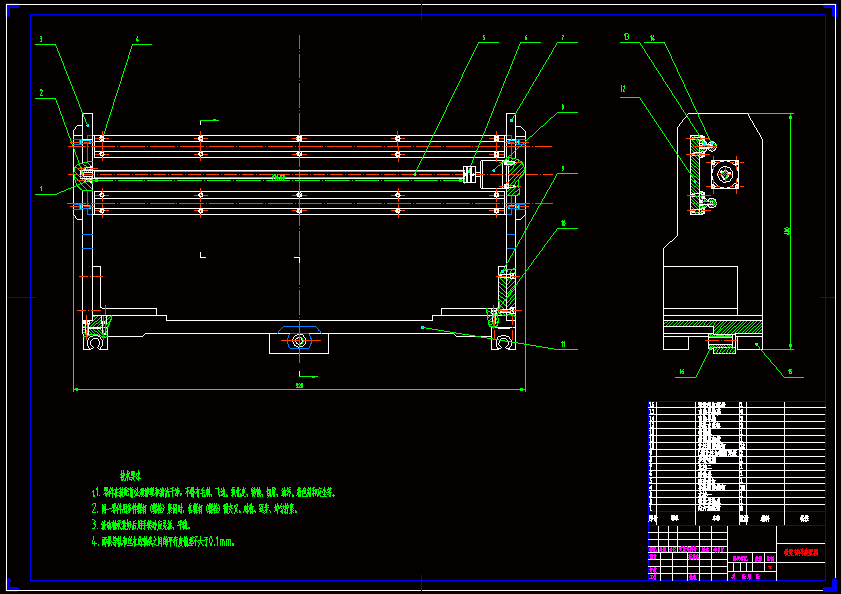

CAD版本图纸，共7张

摘要

简要地介绍了雕刻机的起源和发展现状，分析了国内外同类雕刻机的特点，说明了雕刻机的功能和使用范围。综合运用机械设计制造和加工工艺等知识，提出了简化雕刻机运动系统的设计思路。其次，讨论和确定了本雕刻机的总体结构布局。本雕刻的运动系统包括了主运动系统和进给运动系统。其主运动系统采用电机直接接刀具，省去中间传动，而进给运动系统是采用步进电机带动滚珠丝杠使部件在导轨上平移来实现三轴联动。再次，对主电机的选用、滚珠丝杠、步进电机以及导轨等主要零部件进行了详细的设计与计算。本雕刻机有着安装方便，结构简单、新颖，制造成本低等优点，可用于中小型雕刻机
