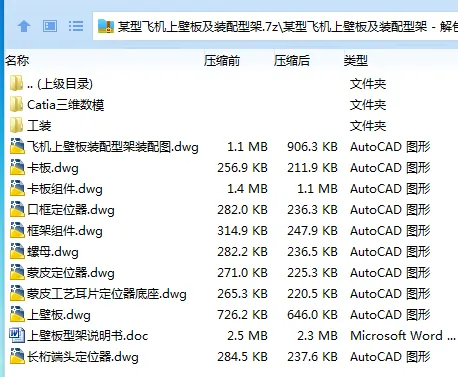

作品包括:

Word设计说明书1份，共35页，约9400字

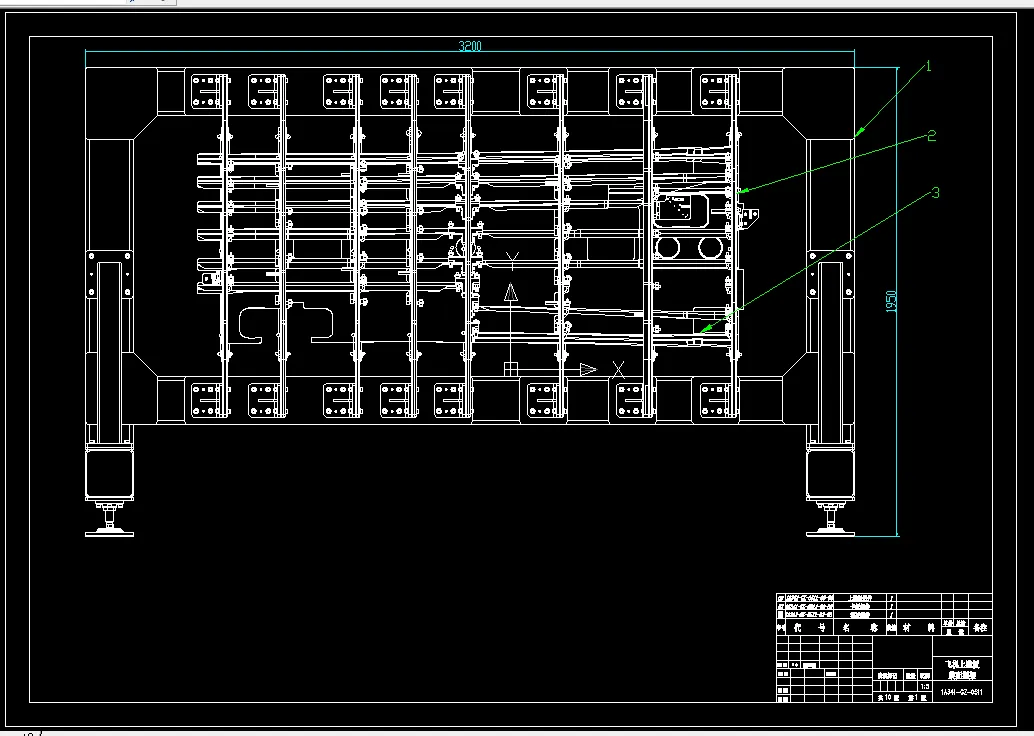

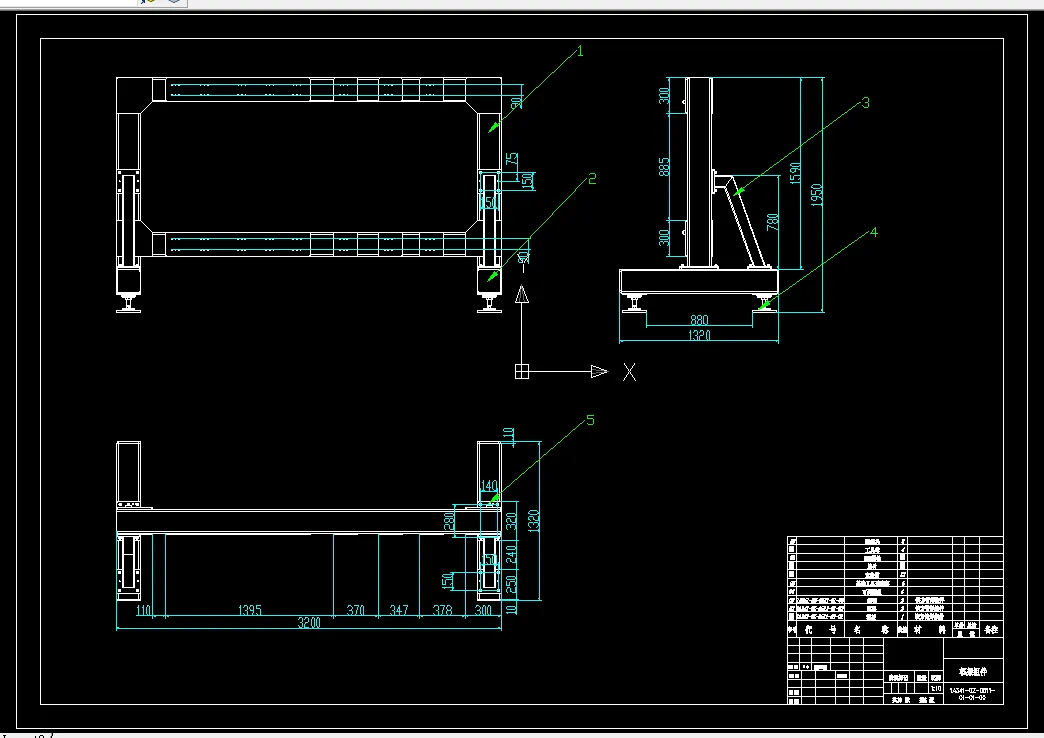

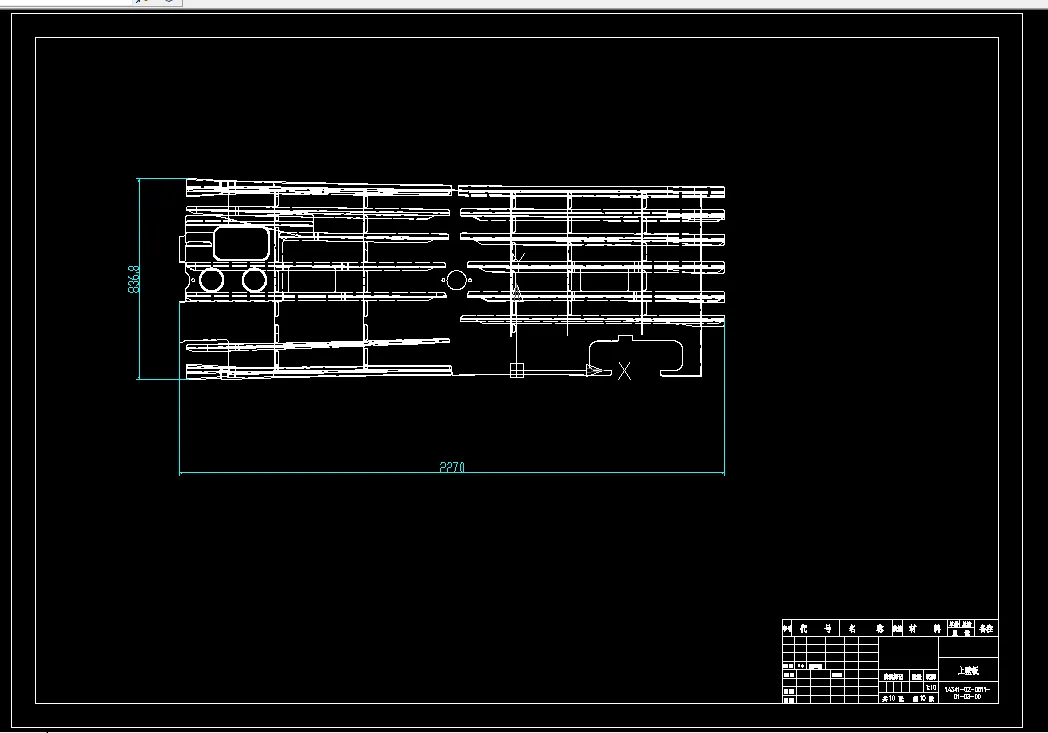

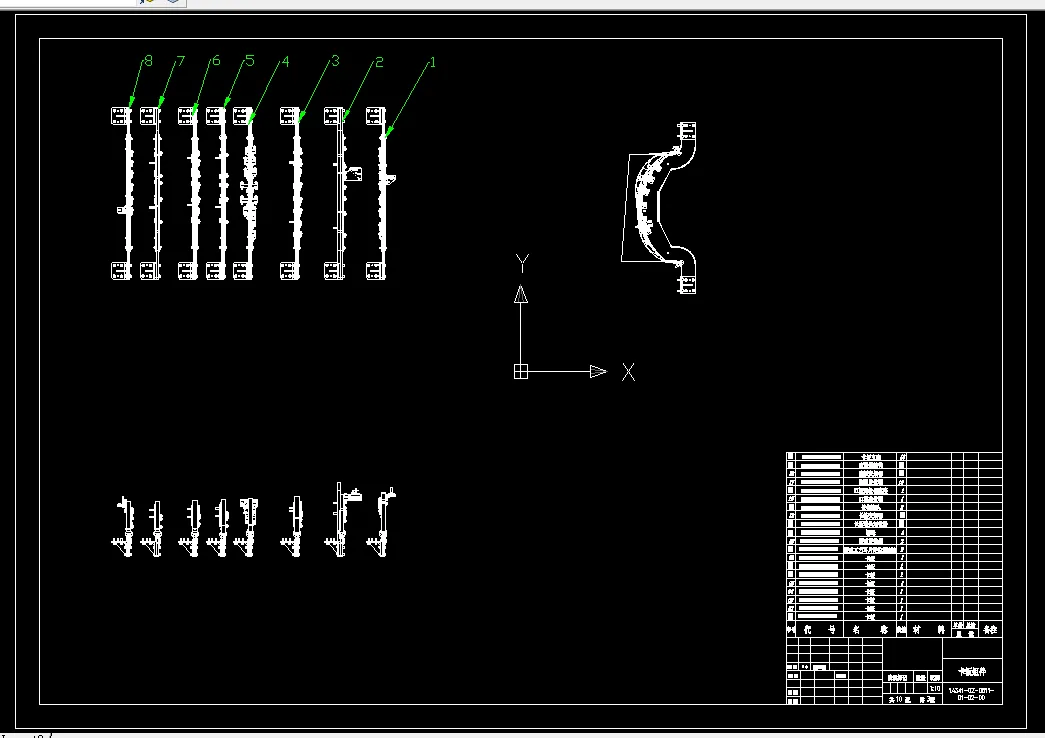

CAD版本图纸，共10张

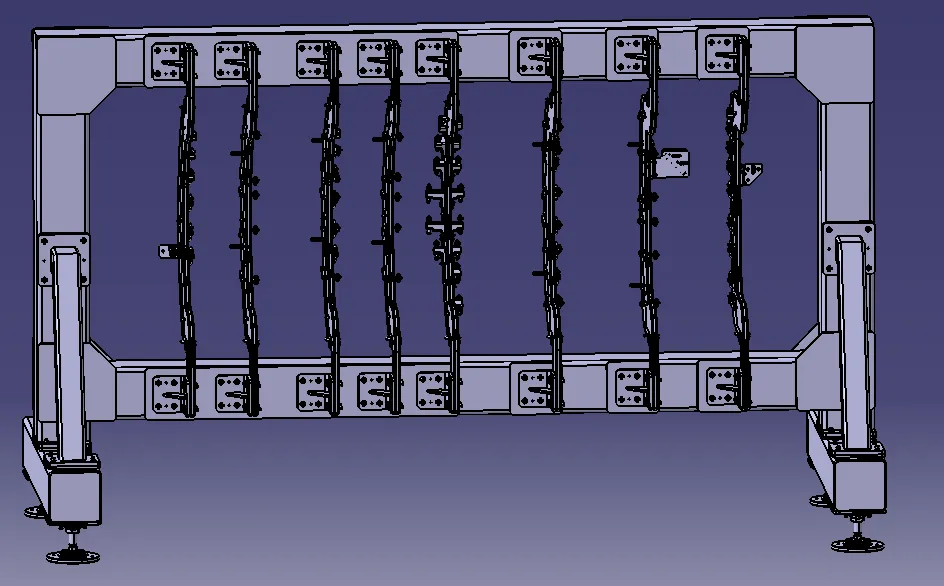

Catia三维图一套

摘 要

飞机装配过程就是将大量的飞机零件按图纸、技术条件进行组合、连接的过程。由于飞机结构复杂、零件及连接件数量多，大多数零件在自身重量下刚度较小，而组合成的外形又有严格的要求，故飞机装配除了有一般机械产品装配的共同性原理外，还具有一系列特点。飞机装配过程一般是由零件先装配成比较简单的组合件和板件，然后逐步地装配成比较复杂的锻件和部件，最后将各部件对接成整架飞机，显然，飞机的装配过程，取决于飞机的结构。

本次飞机装配工艺课程设计是采用标准样件安装方法装配型架，工件型号是某型飞机上壁板，针对上壁板的相关结构特点，进行定位分析，结合经验要求设计了该框的装配型架。

关键词 : 装配  型架  定位件  夹紧件  卡板  定位基准

目录

第一章 引言 1

第二章 装配件的工艺分析 2

第三章 装配型架及其零件设计 6

第四章  型架的安装与检验 16

第五章  装配型架工艺规程 18

第五章 delima仿真 19

总   结 27

参考文献 28
