作品包括:

Word设计说明书1份

外文翻译一份

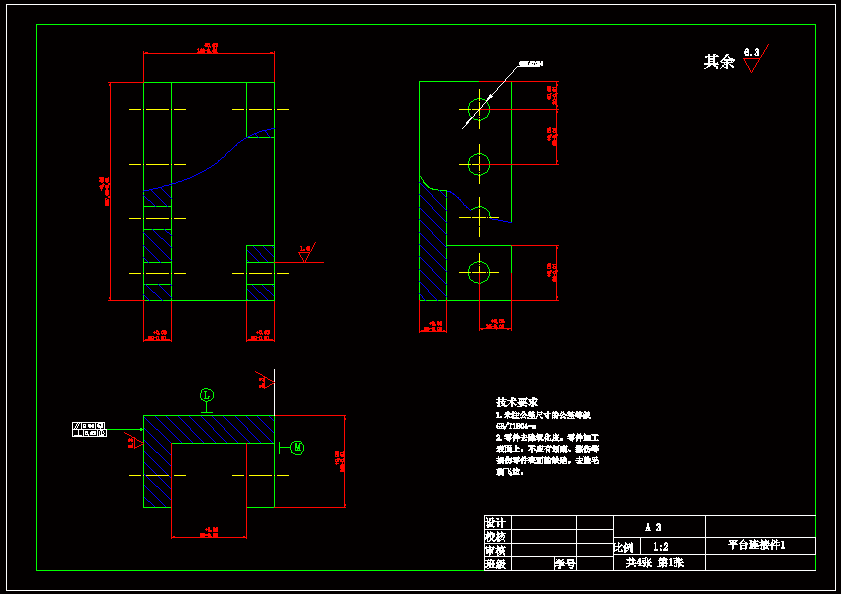

CAD版本图纸，共9张

摘要

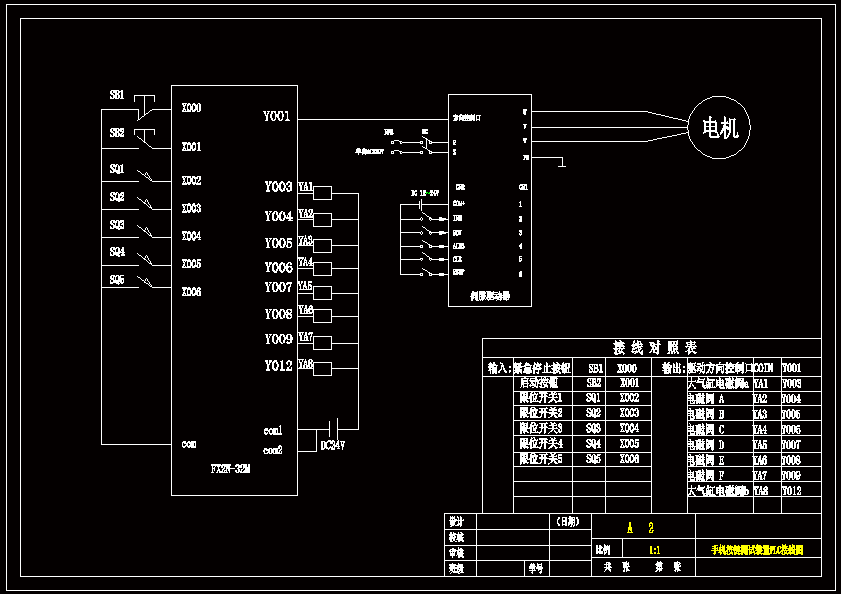

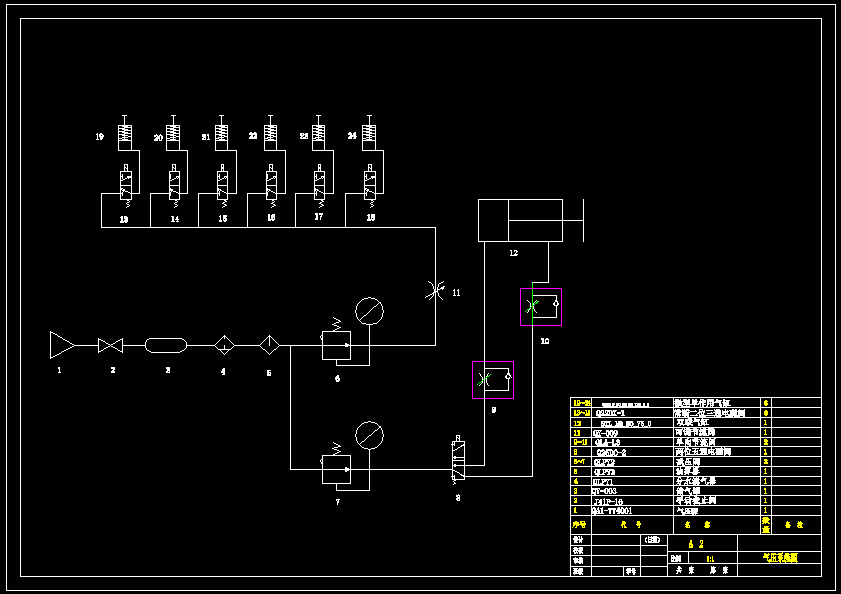

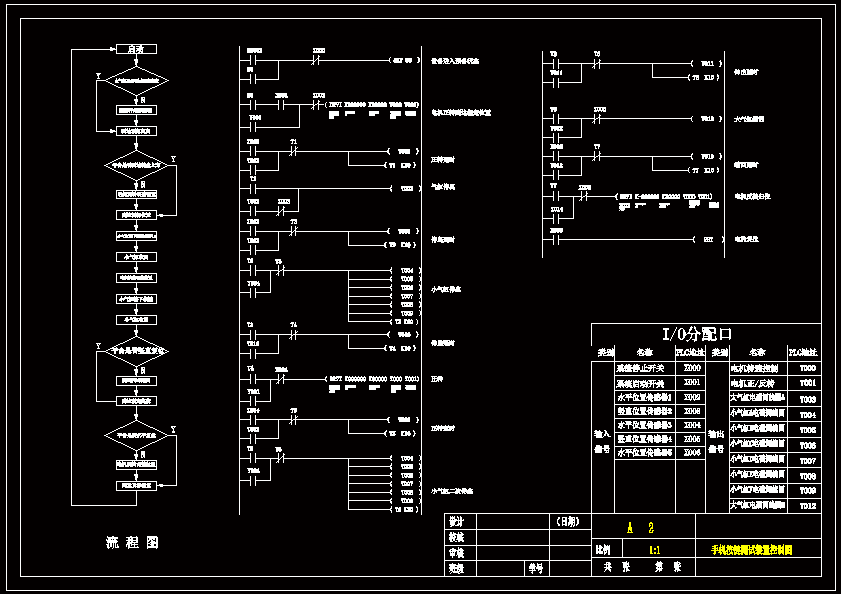

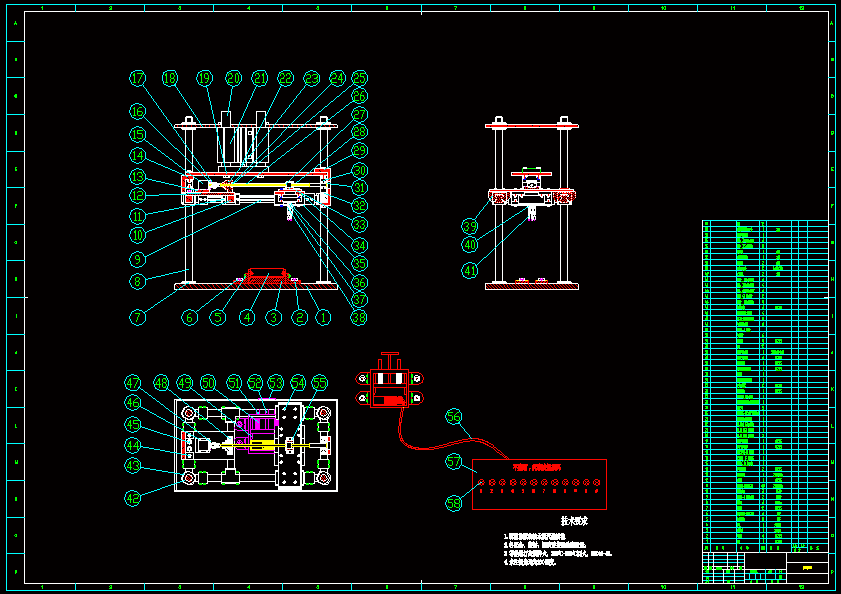

虽然我国制造业对于产品的综合性能检测经历了从无到有，从小到大，从引进技术、引进检测设备，到自主研究开发推广应用，取得了很大的进步，但是不少中小企业为了降低生产成本采用人工方法进行产品检测，产品检测的手段、质量及自动化程度，不能很好地满足生产的需求。与人工检测或半人工检测手段相比，全自动检测方法能够更准确、迅速的捕捉被检测零部件的状态并将检测结果迅速汇总，充分满足检测需求，便于检测管理，提高检测效率和质量。 随着手机市场的快速发展，手机质量越来越受到重视，其中手机按键便是手机质量重要的环节，在这种情况下，设计一种手机检测装置就显得尤为重要。有了手机按键检测装置，对于手机的质量检测会有很多帮助，给手机生产厂家和消费者带来很多裨益。 本设计应当满足的基本要求：1)检测设备结构可靠。2）检测程序运行稳定。3）检测结果稳定可靠。4）检测设备占地面积小。 本课题主要采用一个固定下台面，采用台式对手机按键进行检测，保证按键正常工作。在整个检测过程中，如果在任何一道检测工序检测出问题按键，可以立即通过显示板上的亮灯情况反映出来。机械部分的设计，根据手机按键检测的行业规范和操作特点，运用一个气动升降平台调节平台高低，通过步进电机的运转搭配些许的行程开关实现升降平台的水平定位，完成了设计监测装置的整体机械传动结构、电机的选型和各个零件的设计计算及校核，并运用AutoCAD 绘制了总体装配图、PLC接线图及部分零件图。 控制部分的设计，设计了以PLC为核心，以众多行程开关作为输入指令，输出则以继电器输出和电磁线圈得电为主要形式。在此控制电路中，通过继电器的动作控制电机的正反转，进而实现检测平台在水平方向上的往复位移调整，并完成了控制电路的硬件配线。
