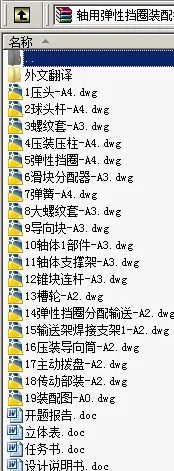

作品包括:

Word设计说明书1份，共40页，约13000字

任务书一份

开题报告一份

外文翻译一份

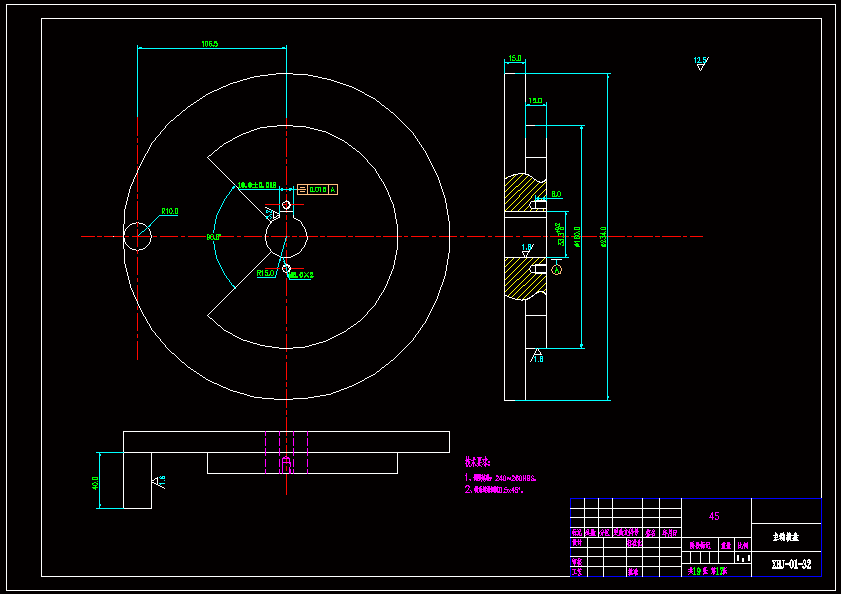

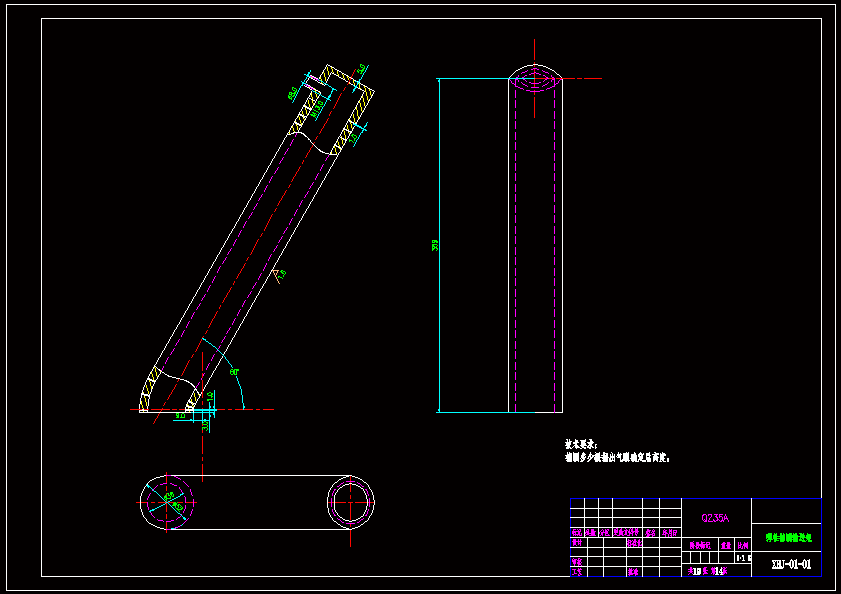

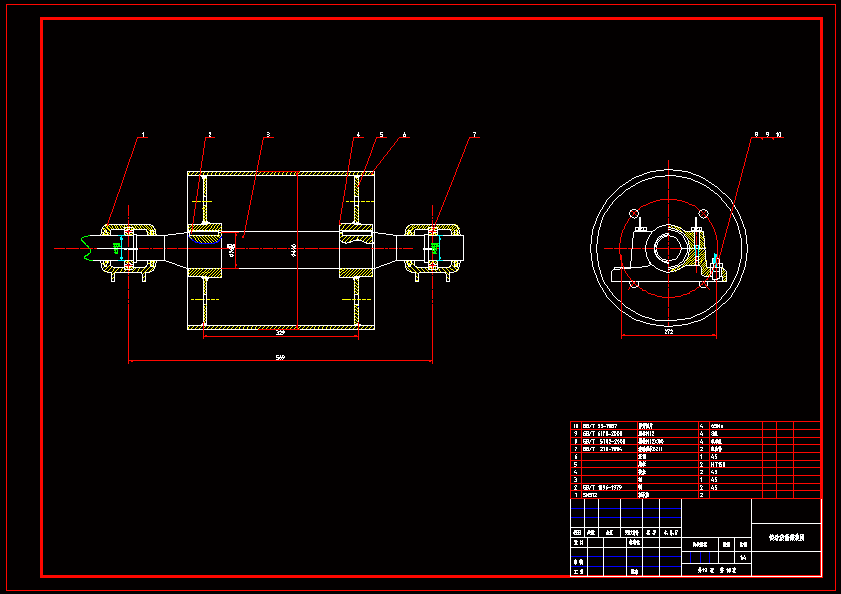

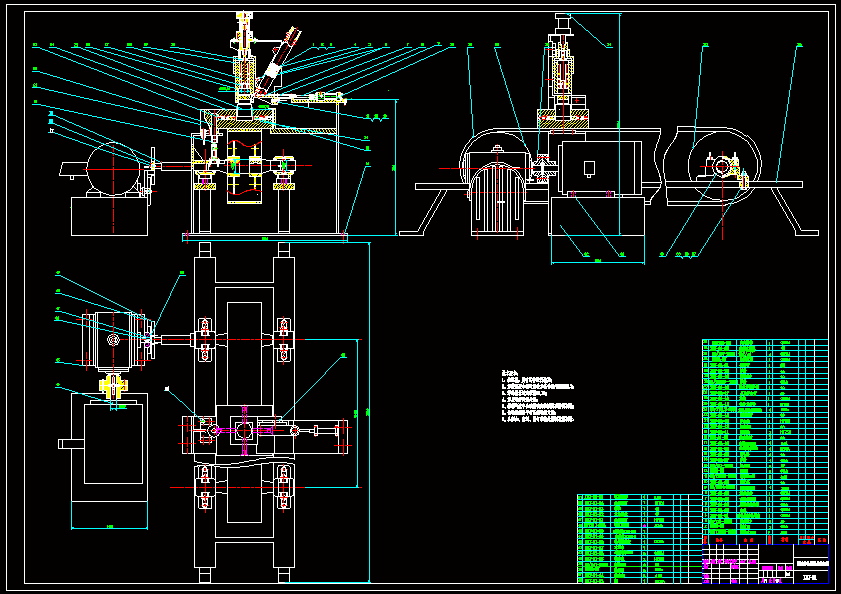

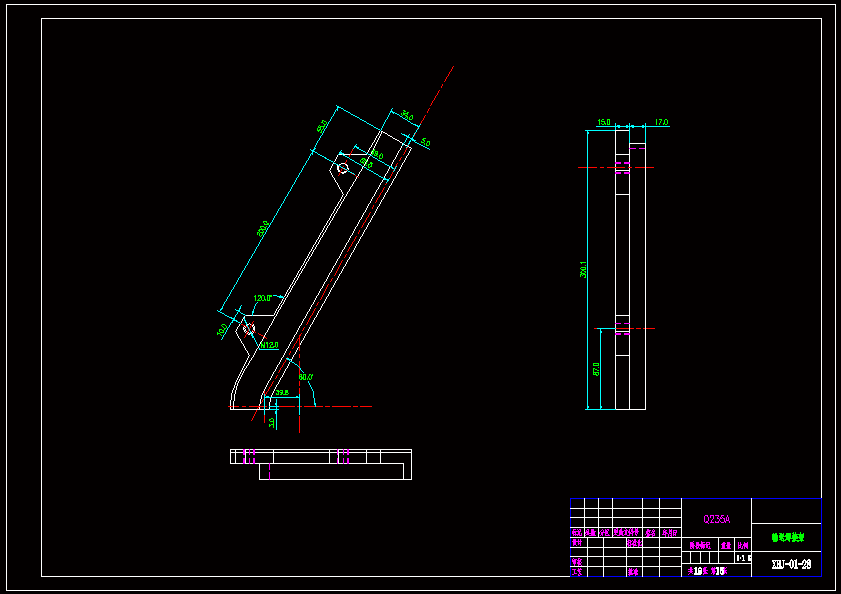

CAD版本图纸，共19张

摘要

传统的轴用弹性挡圈一般采用人工装配，装配速度慢，生产效益低，装配可靠性差，市场竞争力弱。为此，设计了一种装配工艺可行、结构布局合理的轴用弹性挡圈自动装配机。 本篇说明书主要针对轴用弹性挡圈的自动装配要求进行了装配机总体方案的设计。根据装配功能的要求，采用压入法装配，并确定合理的装配工艺动作流程。完成了装配机传输装置的设计，该装置采用带有槽轮间歇机构的传送带完成待装配轴体部件的输送，到达装配位置进行定位夹紧；而位于支撑架上的轴用弹性挡圈依靠气体作用力进行分离，以解决粘着问题，再依靠重力落到滑台上，然后通过液压缸推动挡圈将其输送到指定装配位置。装配时，采用伸缩式液压缸，首先完成轴用弹性挡圈的胀大，再压入到轴体的槽中。根据强度要求，计算主要零件的尺寸。完成零件的结构设计和整机的装配图。
