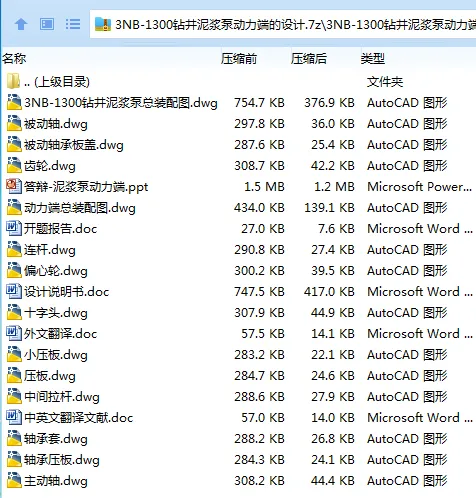

作品包括:

Word版设计说明书1份，共40页，约17000字

开题报告一份

外文翻译一份

PPT答辩一份

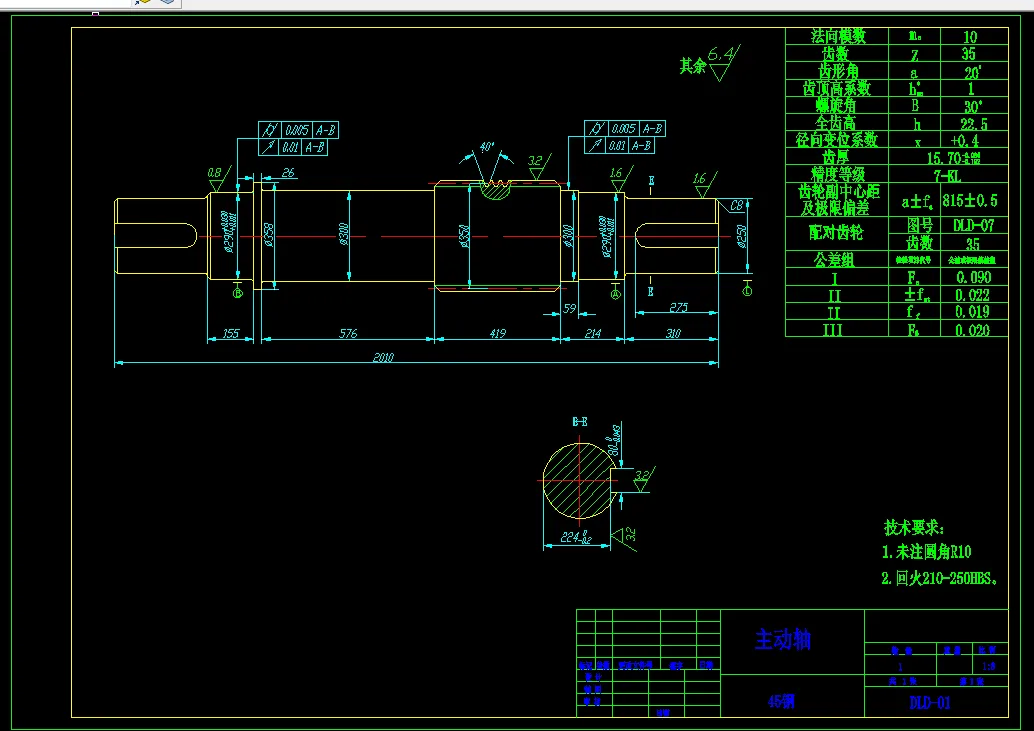

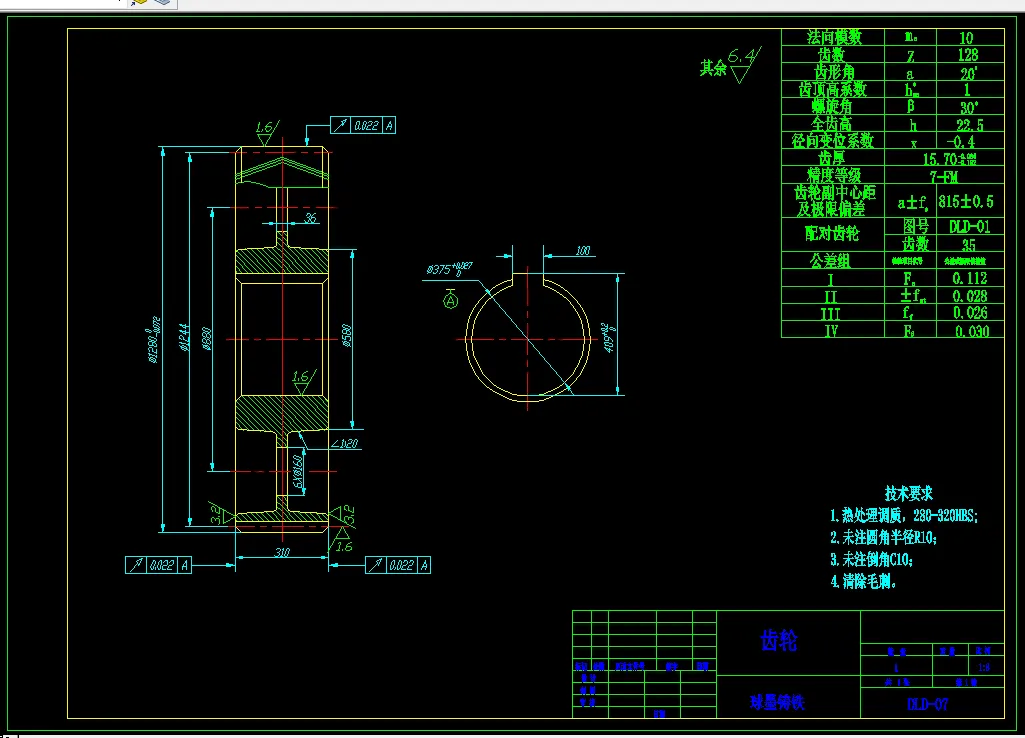

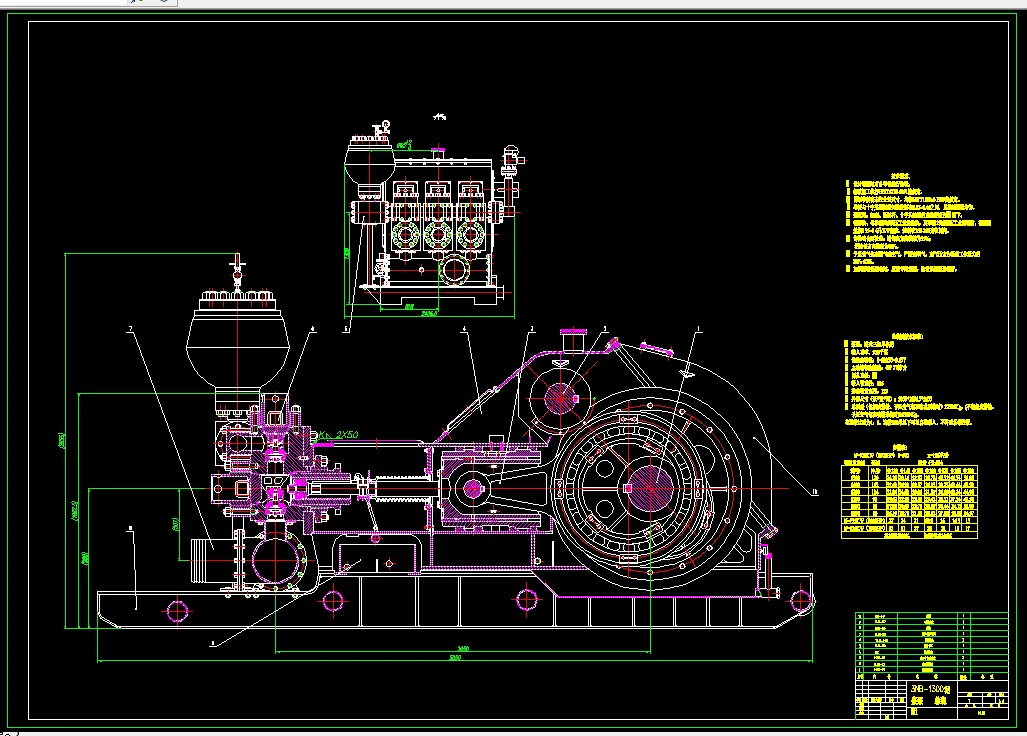

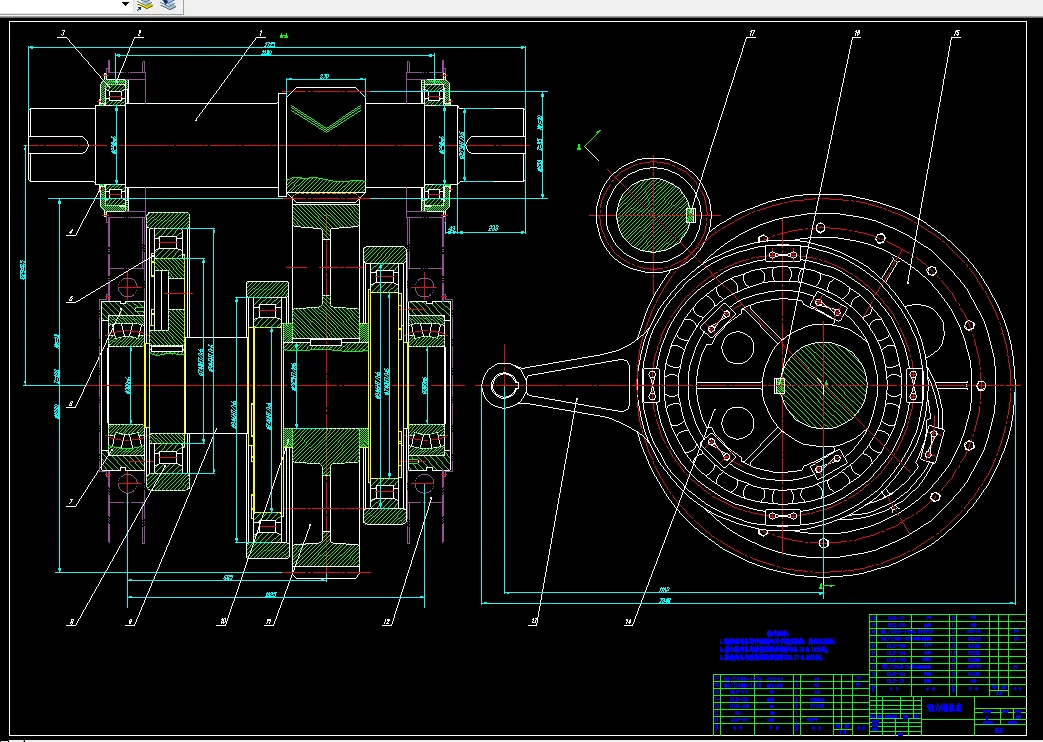

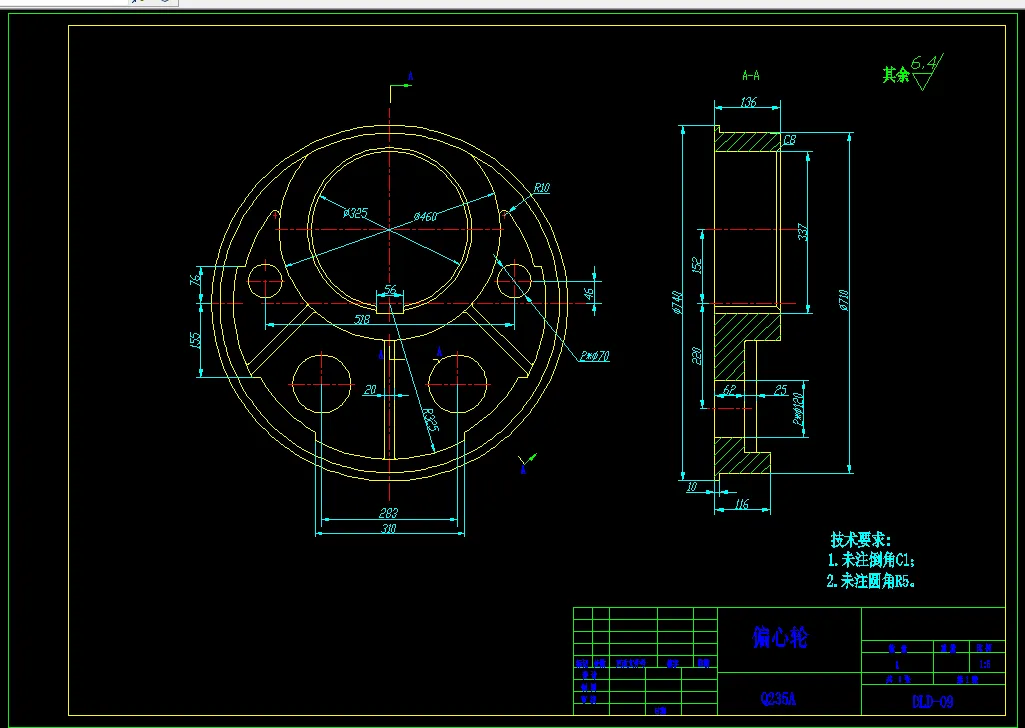

CAD版本图纸，共14张

摘 要

通过对国内外钻井泥浆泵现状的分析，阐述了钻井泥浆泵的发展方向，以及研制轻便钻井泥浆泵过程中应采用的新工艺、新方法和新技术，并展望了轻便钻井泥浆泵的广阔前景。

本文对3NB-1300钻井泥浆泵进行详细的结构设计与分析，重点是对泥浆泵的动力端进行设计与计算。通过本文我们首先认识了解了3NB-1300钻井泥浆泵总体结构和工作原理，从而引出当前结构不合理问题，然后主要以冲程短、泵压偏低为出发点,根据泥浆泵的工作原理,经对有关部分进行分析、计算, 对泥浆泵进行结构设计，以满足现代泥浆泵的钻井工艺。

关键词：泥浆泵；动力端；钻井工艺；工作原理

目  录

摘 要 - 1 -

ABSTRACT - 2 -

1前 言 - 3 -

1.1 课题的背景及研究意义 - 3 -

1.2 钻井泥浆泵的现状与趋势分析 - 4 -

1.2.1我国泥浆泵的现状 - 4 -

1.2.2国外泥浆泵现状 - 4 -

1.2.3钻井泥浆泵的发展趋势 - 5 -

2钻井泥浆泵的总体设计 - 9 -

3钻井泥浆泵动力端的总体设计 - 11 -

3.1 动力端的结构 - 11 -

3.1.1 有曲柄轴的结构 - 11 -

3.1.2 有偏心轮的结构 - 12 -

3.2 动力端轴承的选用和寿命计算 - 12 -

3.2.1主动轴和被动轴轴承的选用 - 12 -

3.2.2连杆两端轴承的选用 - 13 -

3.2.3钻井泵轴承寿命计算 - 15 -

3.3 连杆、十字头和导板 - 18 -

3.4泵内齿轮 - 19 -

3.4.1传动齿轮的设计 - 21 -

3.4.2 被动轴轴的设计 - 26 -

3.5传动端的密封和润滑装置 - 28 -

4 动力端常见故障及处理 - 31 -

4.1轴承常见故障 - 31 -

4.2齿轮常见故障 - 32 -

4.3十字头部分常见故障 - 33 -

4.4连杆部分的常见故障 - 33 -

5 总 结 - 35 -

谢 辞 - 36 -

参考文献 - 37 -
