作品包括

Word设计说明书1份，共21页，约6600字

任务书一份

开题报告一份

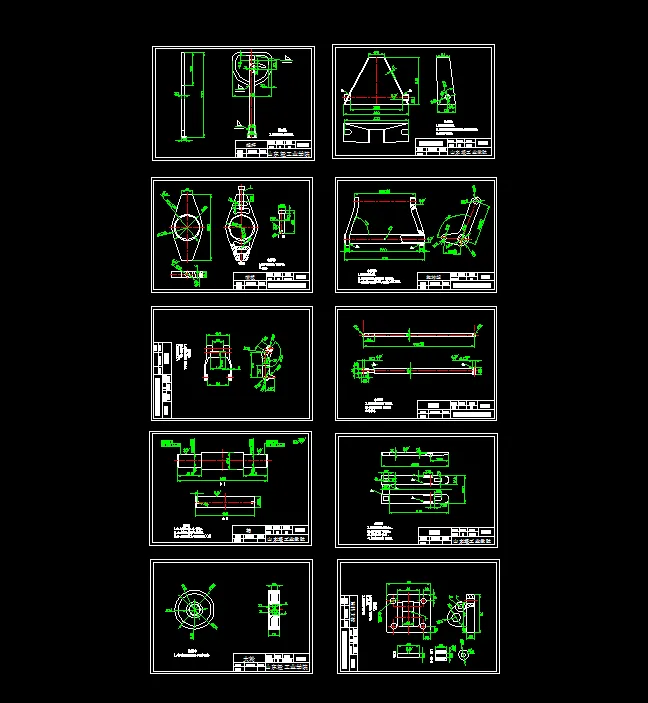

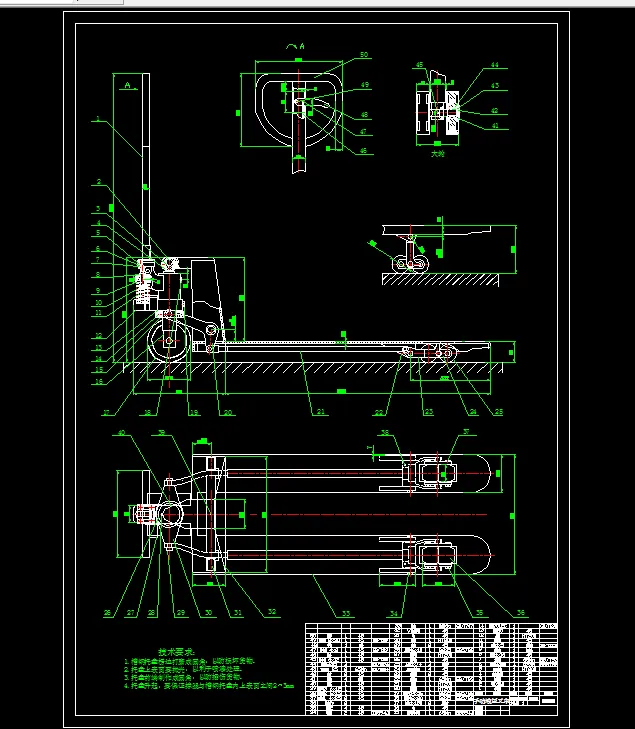

CAD版本图纸，共11张

摘  要

叉车装卸搬运物品，是物流中最常用的工具（图下）。本设计从国内外市场范围内，介绍叉车的发展变化及叉车的结构造型，了解手动液压叉车设计的重要数据：根据液压叉车的工作环境和自身特点，设计叉车的车身长度及跨距，并保证工作时的起重量，工作时保证上升时从最低位置到最高位置的高度达到工作要求。手动液压叉车设计是根据客户的生产需要提供的参数及工作环境审设计。同时具体数字还应根据国家规定的标准或制造商标准来确定，同时要考虑要求设计制造的厂商自身技术水平。所以，现实工作中应当充分调查，权衡双方细致协商和慎重决定。

目    录

摘  要 1

ABSTRACT 1

绪  论 3

1.1课题现状和前景 3

1.2课题内容和设计要求 3

1.3研究方法步骤和措施 4

第一章  液压叉车机构设计 5

1.1 叉车机构原理的设计 5

1.1.1机构运动简图 5

1.1.2 自由度计算 5

1.2 叉车机构的受力分析与计算 6

1.2.1手动液压叉车货叉、传动机构长度确定及乘重能力计算 6

1.2.2起升机构的受力分析及计算 8

1.2.3机构杆件铰接处轴的设计 9

第二章  液压回路的设计 11

2.1 液压回路原理设计 11

2.2 各液压元件的设计、计算与校核 12

2.2.1 液压缸的设计及计算 12

2.2.2 油箱的设计 13

2.2.3油路的设计 14

2.2.4截止阀的设计 14

2.2.5 单向阀设计 17

2.2.6泵的设计 19

第三章  结论 20

参考文献 21
