作品包括：

Word版说明书1份，共86页，约25000字

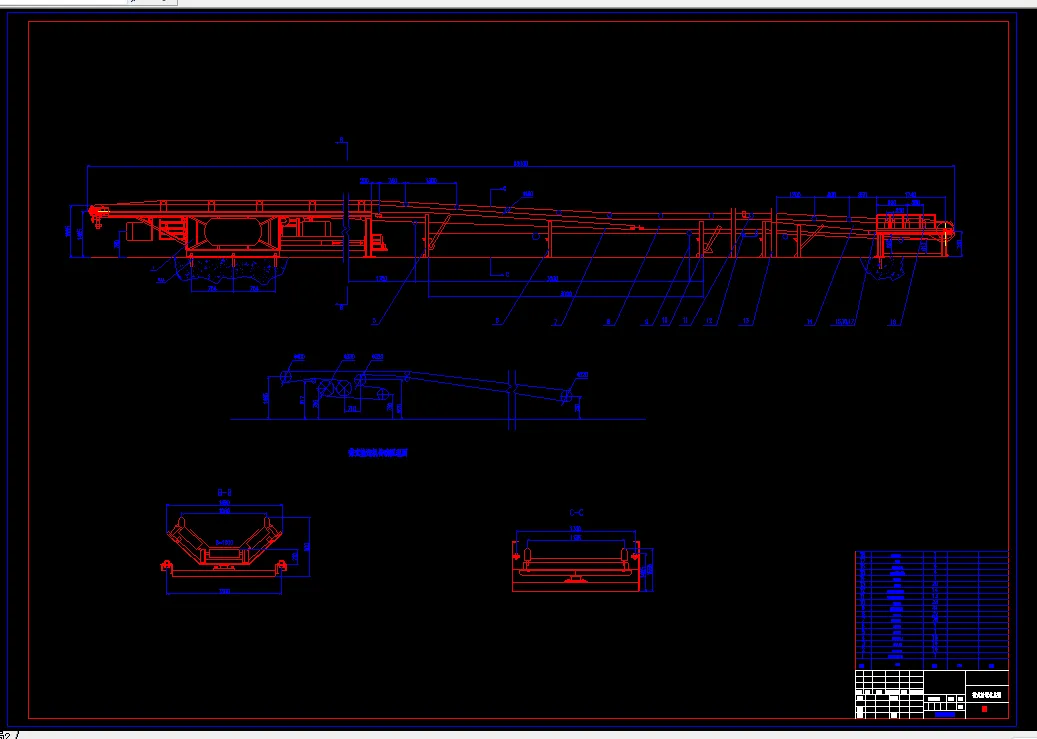

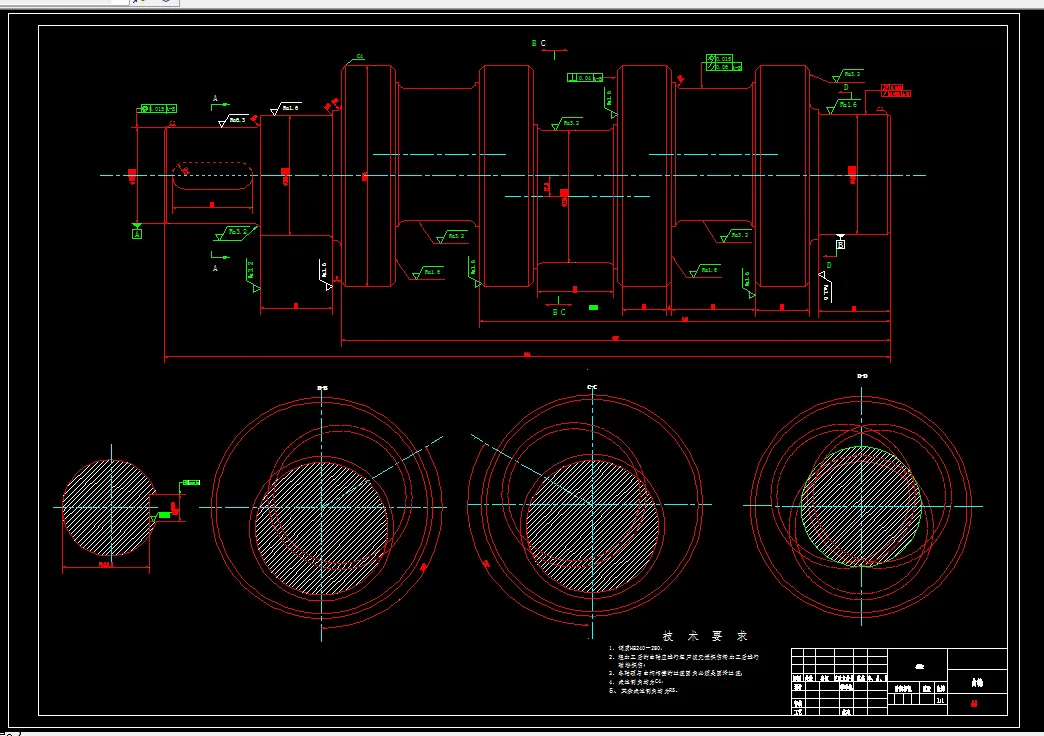

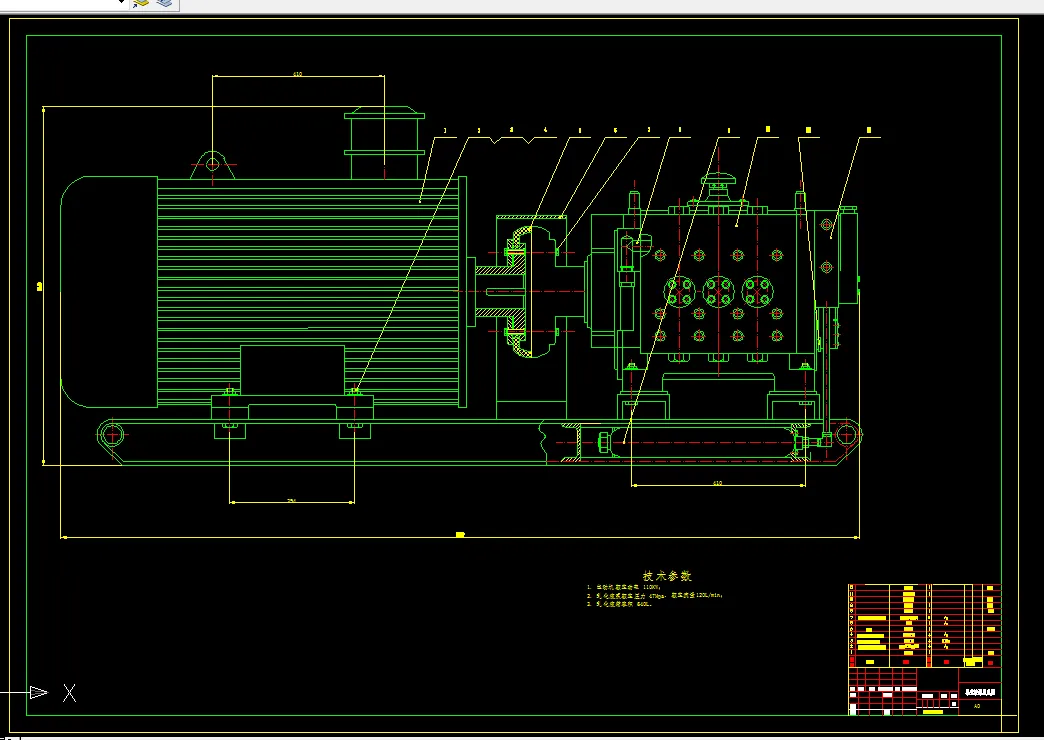

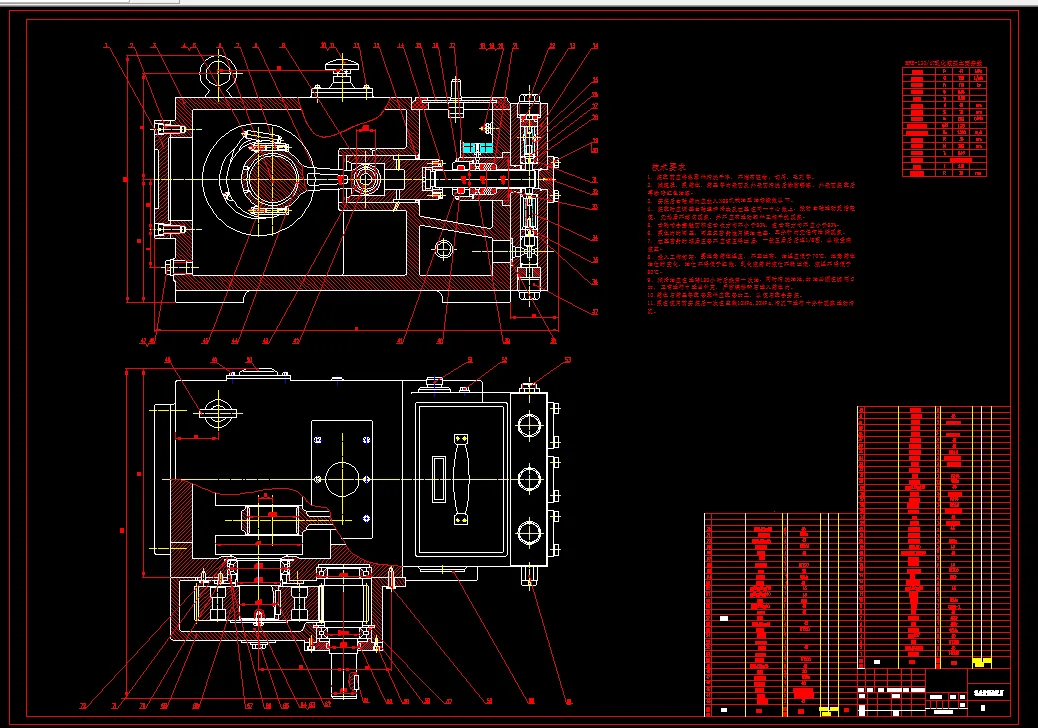

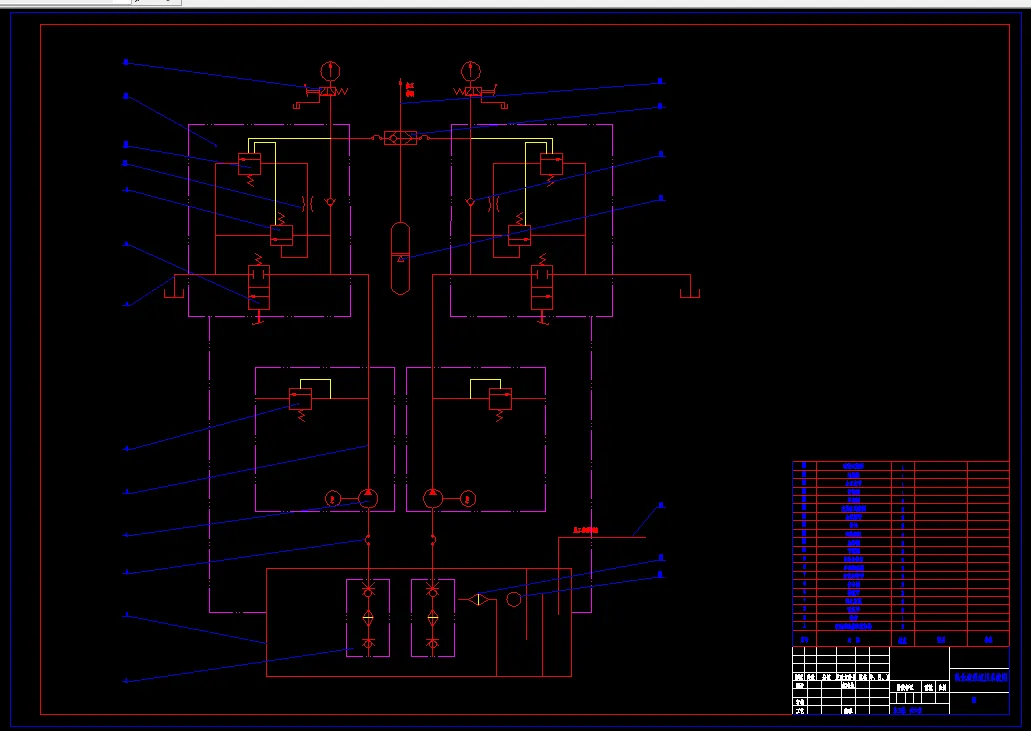

CAD版本图纸，共5张

摘要

摘  要

本次设计题目是矿井运输设备的选型设计及 MRB—120/47型乳化液泵的设计，主要设计任务有二大部分。第一部分.运输机械的选型设计包括（刮板输送机的选型、顺槽胶带输送机的选型设计、上下山胶带输送机的选型设计、矿用架线式电机车的选型设计、辅助运输设备的介绍），第二部分.第一.乳化液泵主要参数的确定。第二.泵的只要技术特征。第三.乳化液泵结构方案的确定。第四.乳化液泵主要零件的设计计算和校核包括（齿轮的计算与校核  曲柄滑块机构的设计  柱塞强度和稳定性的计算  轴承的校核计算  泵头强度计算  吸排液阀的计算）等。

通过本次毕业设计，使我在大学四年里所学的知识有了更进一步的巩固与提高，同时，也增强了自己分析问题与解决问题的能力，更增强了集体协作的能力，提高了 集体主义观念。从而为今后更好地工作与学习打下了更坚实的基础。

关键词:选型；设计；运输设备；乳化液泵

目  录

摘  要 I

ABSTRACT II

第一部分  运输的选型设计 1

第一章  概述 1

第一节  本矿井采用的运输系统概述 1

第二节  原始数据 1

第二章  刮板输送机的选型 1

第一节  刮板输送机的选择 1

第二节  输送机运输能力的计算 2

第三节  运行阻力与电动机功率的校核计算 3

一  运行阻力的计算 3

二  电动机功率的校核 4

第四节  链条强度的校核 5

第三章  顺槽胶带输送机的选型设计 6

第一节  概述 6

第二节  胶带运输机的选型 6

第三节  胶带宽度的校核 7

第四节  运行阻力与输送带张力的计算 8

一  运行阻力的计算 8

二  输送带张力计算 10

第五节  输送带悬垂度与强度验算 10

一  输送带悬垂度验算 10

二  输送带强度验算 11

第六节  牵引力和电动机功率计算 11

第四章  上下山胶带输送机的选型设计 12

第一节  胶带输送机的选型 12

第二节  胶带宽度的胶校核 12

第三节  运行阻力与输送带张力的计算 13

一  运行阻力的计算 13

二  输送带张力计算 14

第四节  输送带悬垂度与强度验算 15

一  输送带悬垂度验算 15

二  输送带强度验算 15

第五节  牵引力和电动机功率计算 15

第五章  矿用架线式电机车的选型设计 16

第一节  电机车及矿车的初选 16

第二节  车组重量的初步计算 17

一  按电机车的粘着质量计算重车组质量 17

二  按电动机的温度条件，计算重车组质量 18

三  按列车制动条件计算车组重量 19

四  矿车数目的确定 20

第三节  车组重量验算 20

一  验算电机实际温升 20

二  制动距离的验算： 21

第四节  电机台数的确定 22

一  机车往返一次所需的时间 22

二  一台机车在一个班内可能往返的次数 22

三  每班货运所需列数 22

四  每班运人所需列车数 22

五  每班机车运输台数 22

六  确定工作电机台数 22

七  矿井（水平）所需机车的总台数 23

第六章  辅助运输设备的选型 23

第一节  单轨吊车 23

第二节  卡轨车 25

第三节  胶套轮机车和粘着/齿轨机车 26

第四节  无轨运输车 27

第二部分  乳化液泵的选型设计 28

第七章  乳化液泵概述 28

第一节  乳化液泵国内外的发展 28

第二节  设计题目和已知条件及要求 29

第三节  几种国内外乳化液泵的主要技术参数 30

第四节  设计要求 30

第八章  乳化液泵主要参数的确定 31

第一节  额定压力和额定流量 31

第二节  驱动功率 31

第三节  曲轴转速 31

第四节  柱塞数目  直径  行程的确定 32

一  柱塞数目 32

二  柱塞直径和柱塞行程 32

第五节  柱塞往复运动的平均速度 32

第六节  柱塞行程直径比 32

第七节  曲柄半径 32

第八节  连杆系数 32

第九章  泵的主要技术特征 33

第十章  乳化液泵机构方案的确定 34

第一节  整体结构 34

第二节  传动箱 34

第三节  传动机构个部分 34

第四节  阀体结构 35

第五节  钢套结构 36

第六节  柱塞密封润滑 37

第七节  泵阀 37

第八节  泵的润滑 37

第十一章  乳化液泵主要零件的设计计算及校核 38

第一节  齿轮的计算与校核 38

一  齿轮传递的扭矩 38

二  齿轮的材料选择 38

三  齿面接触疲劳强度设计 38

四  齿根弯曲疲劳强度验算 40

五  轴的结构设计 41

第二节  曲柄滑块机构的设计 45

一  曲轴设计计算和校核 45

二  连杆的设计计算和校核 57

三  滑块销的设计计算和校核 64

第三节  柱塞强度和稳定性计算 66

一  正应力校核 66

二  稳定性校验 67

第四节  泵头强度计算 67

第五节  吸排液阀的计算 68

一  阀口通流面积 68

二  阀芯 69

三  阀的最大开口量（最大开启高度） 69

四  吸排液弹簧 69

五  阀座比压的验算 71

六  吸排液阀弹簧的自振频率验算 71

七  泵缸及阀的性能验算 72

第六节  轴承和轴瓦的校核计算 74

一  齿轮轴轴承的校核 74

二  曲轴轴承的校核 75

三  连杆轴瓦的校核 76

第七节  联轴器的选择 77

结束语 78

主要参考文献 79

致   谢 80
