作品包括：

Word版说明书1份，共79页，约31000字

外文翻译一份

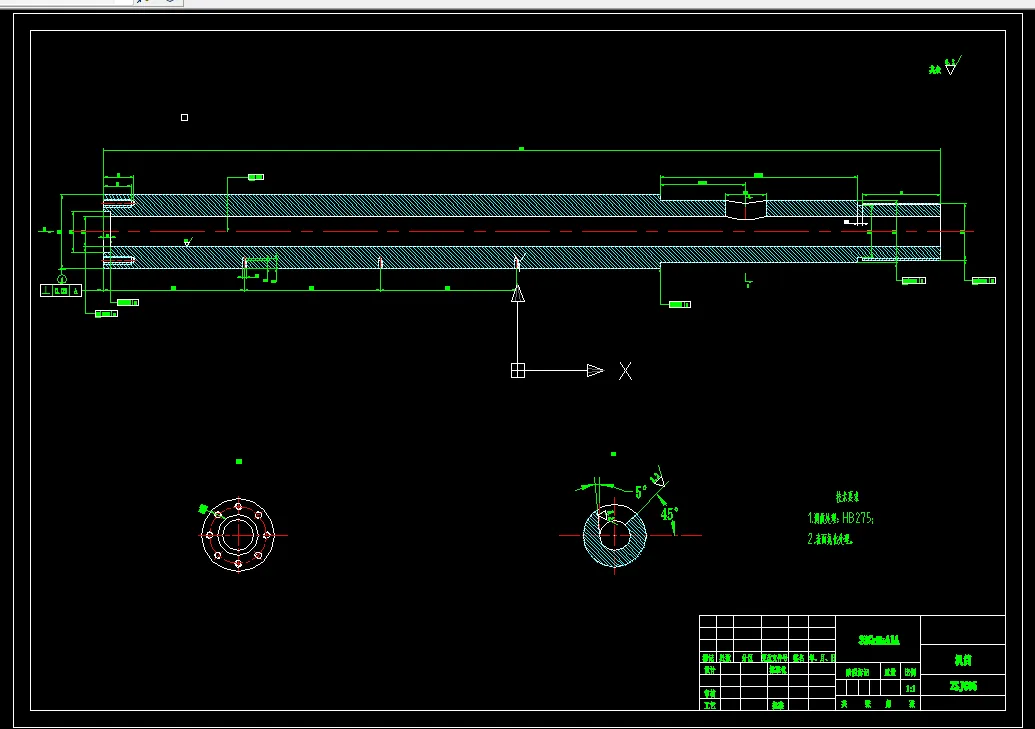

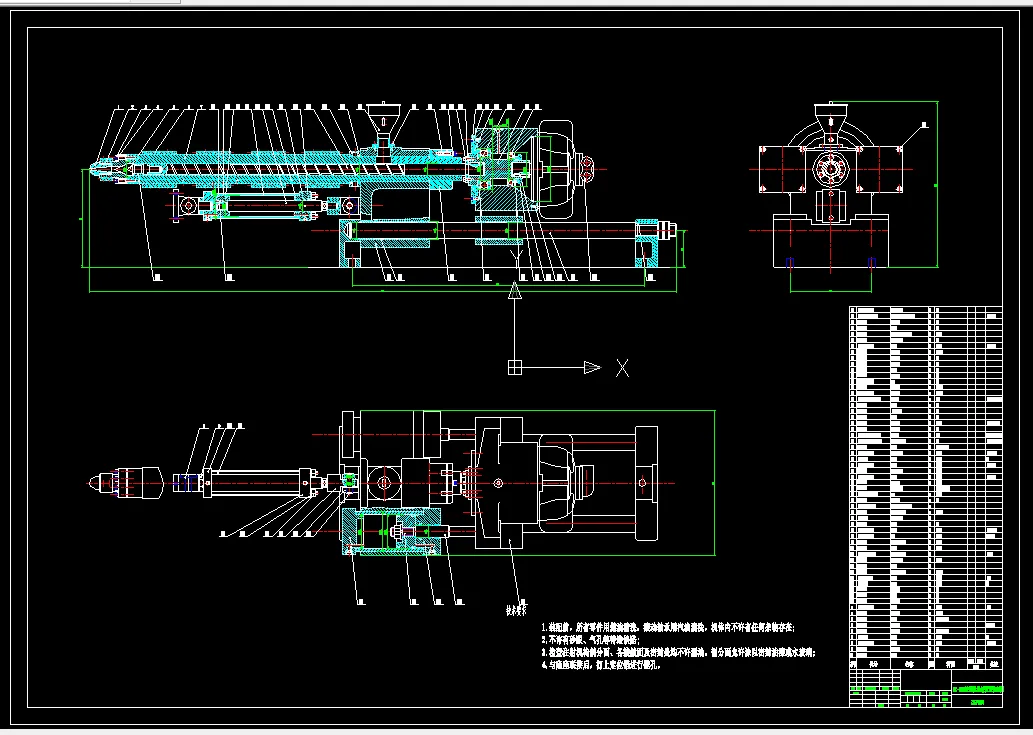

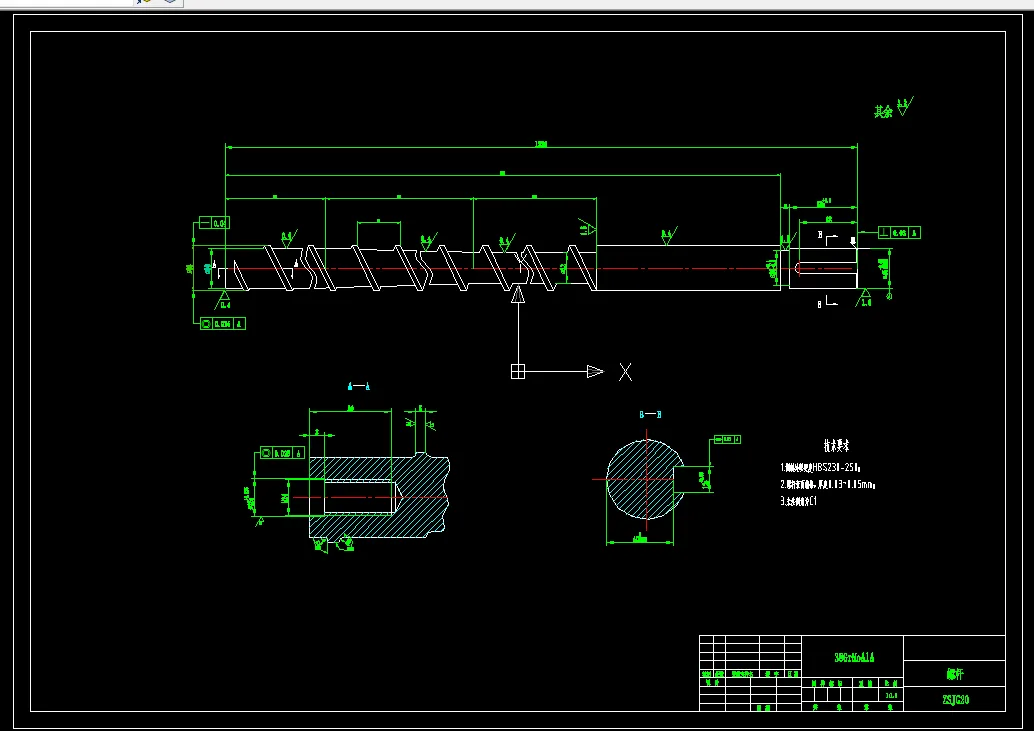

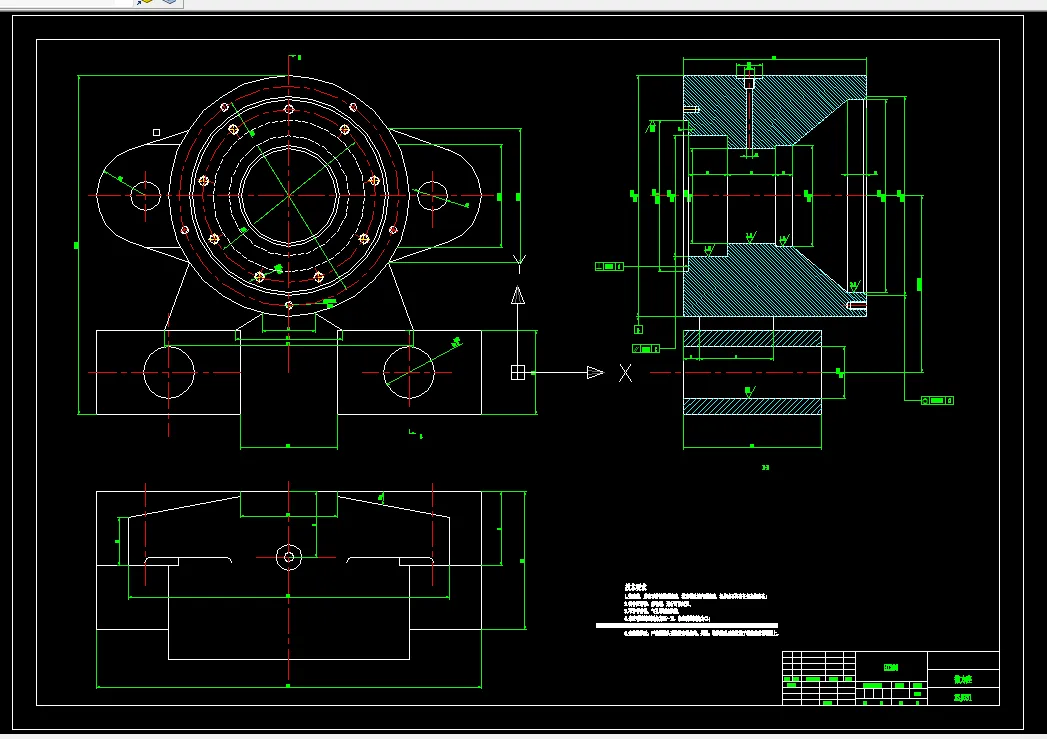

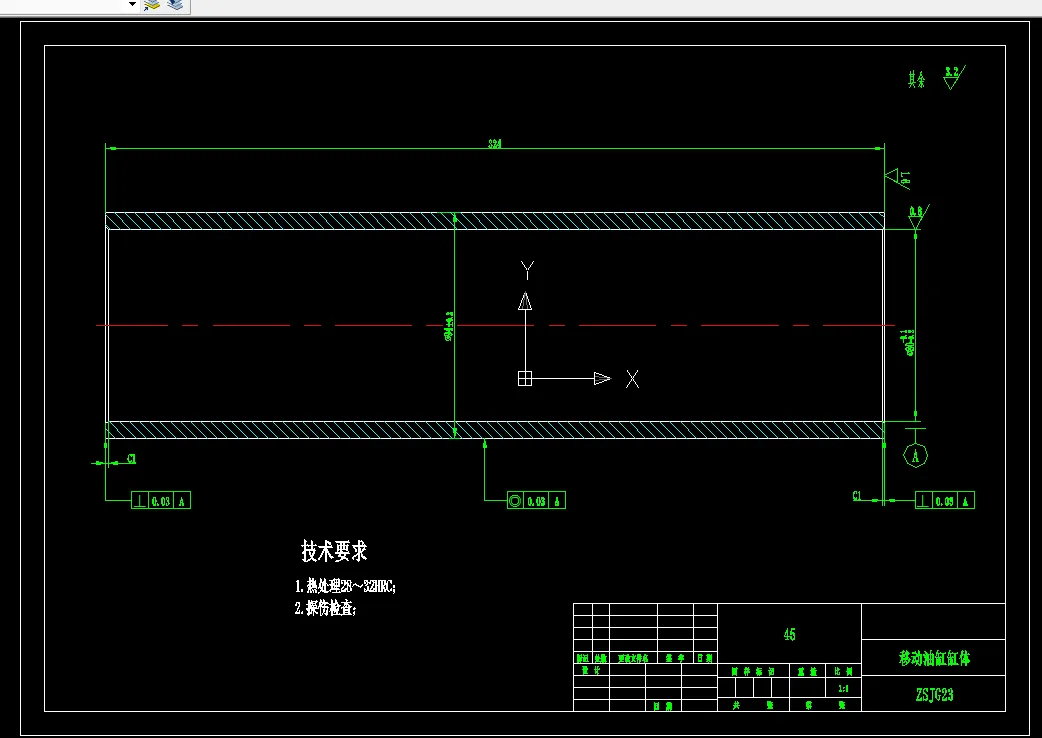

CAD版本图纸，共8张

摘要

注塑机，又名注射成型机或注射机。注塑机是通过加热塑料，对熔融塑料施加高压，使其射出而充满模具型腔，进而开模得到塑料制品。本文设计一款合模力为900KN的卧式注塑机的注射装置，采取油马达直接驱动螺杆转动。

本论文的内容主要为注塑机注射部分的设计，有关各章节内容分述如下：

（1）选题的背景和意义，总结了注塑机注射装置设计及优化研究现状，介绍了基于CAD软件下的优化方法，得到了本论文的基本框架。

（2）塑化部件的设计，研究了螺杆、机筒、喷嘴，并分析比较了其种类和特点。

（3）注射油缸的设计，研究了油缸缸体直径、活塞及活塞杆直径，并对这些尺寸进行了计算。

（4）传动部分的设计，研究了其所能承受的转速和扭矩，并对其轴承做了介绍和选择。

（5）移动油缸的设计，研究了油缸的缸体直径、活塞及活塞杆直径，并对其尺寸进行了计算。

关键词  注塑机；螺杆；注射油缸；传动部分

目　　录

摘　要 1

Abstract 2

目　　录 3

第一章 绪论 5

1.1选题背景 5

1.2国内外发展状况 5

1.3注塑机概述 7

1.3.1注塑机的工作原理 7

1.3.2注塑成型机的基本功能 8

1.3.3注塑机的分类 8

第二章 总体方案设计 10

2.1设计参数要求 10

2.2整体方案的确定 10

2.2.1选择注塑机的类型 10

2.2.2整体方案的选择 11

2.3塑化部件的确定 12

2.3.1螺杆 12

2.3.2机筒 14

2.4注射座的设计与油缸的布置 15

2.5机筒的固定与防流涎结构设计 15

第三章 主要参数的选择与计算 17

3.1螺杆的直径与行程计算 17

3.2最大注射量及注射部分的计算 17

3.3螺杆的转速和扭矩 18

3.4塑化能力 19

第四章 主要结构尺寸的计算与确定 20

4.1螺杆与机筒 20

4.1.1螺杆和机筒的有关计算 20

4.1.2压缩比 22

4.1.3螺纹断面形状 23

4.1.4螺棱宽度 23

4.2喷嘴口径与螺杆头 23

4.3辅助元件的选择与确定 24

第五章 主要部件强度及刚度校核 29

5.1注射部件的校核 29

5.1.1螺杆的强度校核 29

5.1.2校核强度 30

5.1.3 螺杆刚度校核 31

5.2 油缸部分的校核 31

5.3 机筒部分的计算及校核 39

5.4 轴承选择 44

结 论 47

参考文献 48

致 谢 50

附 录 51

附录1：外文原文 51

附录2：中文翻译 68
