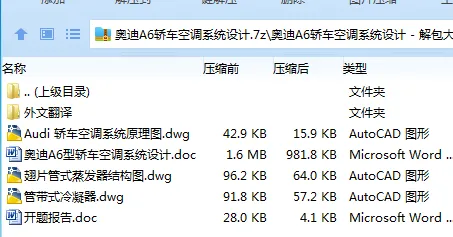

作品包括

Word版设计说明书1份，共37页，约9900字

CAD版本图纸，共3张

摘 要

本文主要针对小汽车空调系统按照常规的设计步骤进行了设计运算。汽车空调是空气调节的重要分支，有其自身独有的特点：热负荷较大，由发动机驱动时制冷性能与行车速度有关，汽车空间紧凑，空调布置较困难，制冷剂易泄

根据以上特点，在设计过程中应逐一渗透，全面考虑。

该设计是为奥迪A6这款轿车配备空调系统，由于对车内温度精度的要求较高，为了减少噪音，选择了摇板式变排量压缩机，冷凝器采用换热效果较好的管带式冷凝器，这样就减少了换热面积，使整个空调系统显得更加的紧凑，蒸发器采用的是翅片管式结构，制造简单，应用范围比较广，热力膨胀阀节流，由于其没有运动部件，减少了噪音。通过对空调系统各个主要部件的选配，达到系统的优化，提高了系统的性能。

关键词：轿车空调系统  管带式冷凝器  压缩机  管片式蒸发器

目录

中文摘要…………………………………………………………………………3

英文摘要…………………………………………………………………………4

   1   前言…………………………………………………………………………5

2   冷负荷计算…………………………………………………………………6

       2.1 轿车的面积参数………………………………………………………7

      2.2 制冷系统的设计计算…………………………………………………7

       2.3 轿车各部分的热负荷计算……………………………………………7

   3   热力计算……………………………………………………………………12

       3.1 工况及状态参数的确定………………………………………………12

       3.2 计算性能指标…………………………………………………………13

       3.3选择压缩机……………………………………………………………14

       3.4 膨胀阀的选择…………………………………………………………14

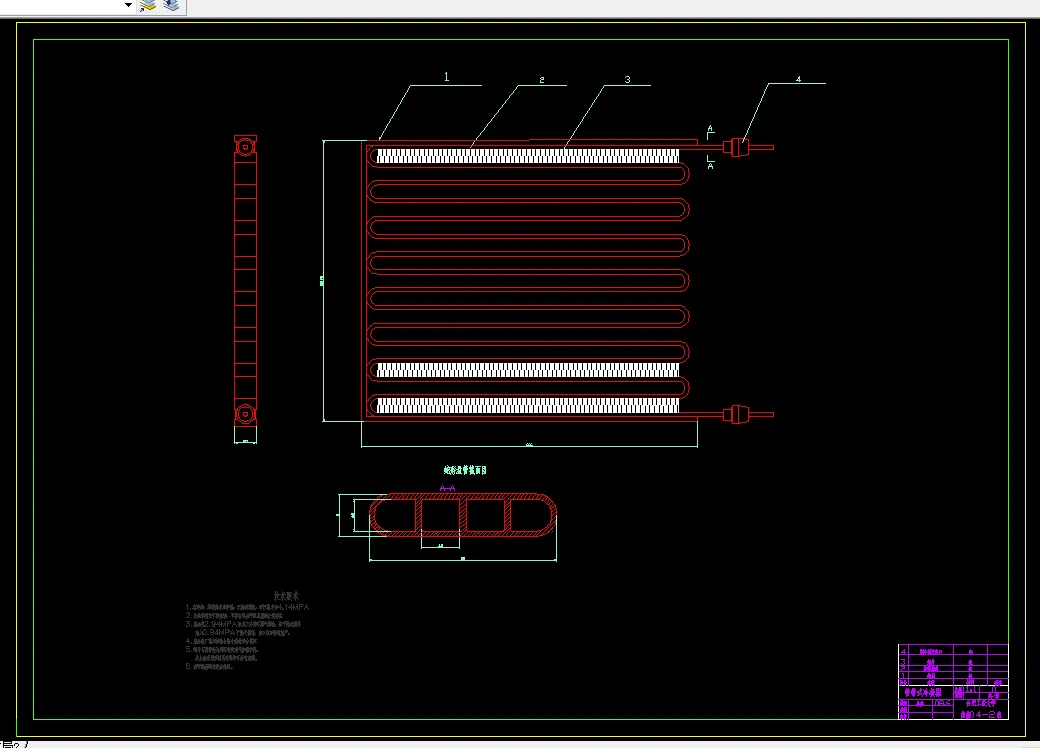

   4   冷凝器设计…………………………………………………………………14

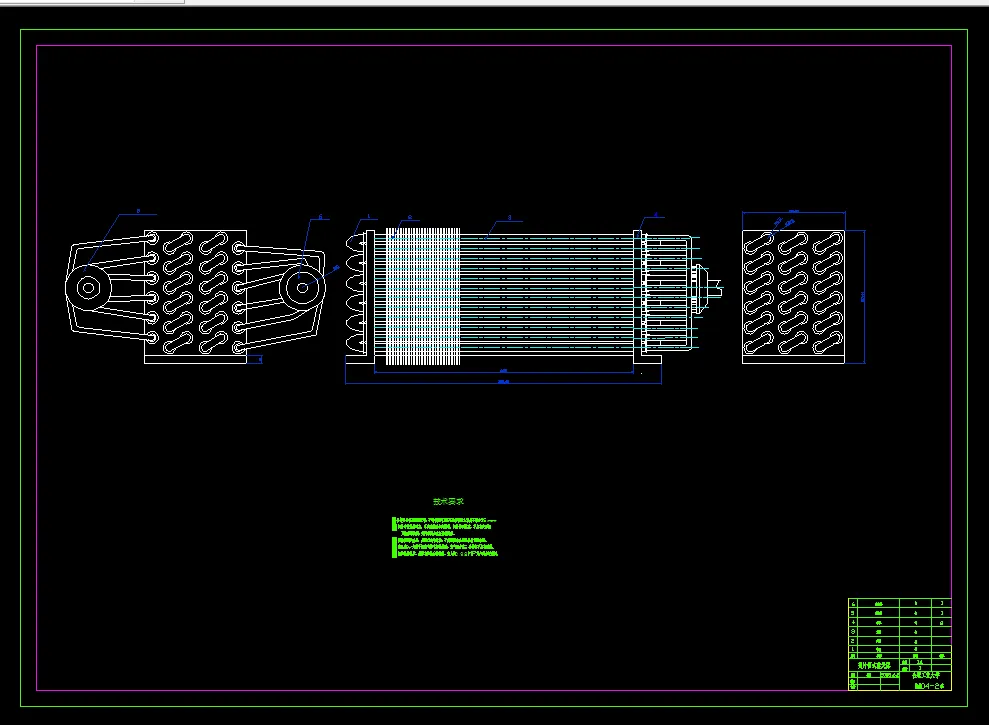

   5   蒸发器设计…………………………………………………………………20

   6   辅助部件……………………………………………………………………30

   7   气流组织分析………………………………………………………………32

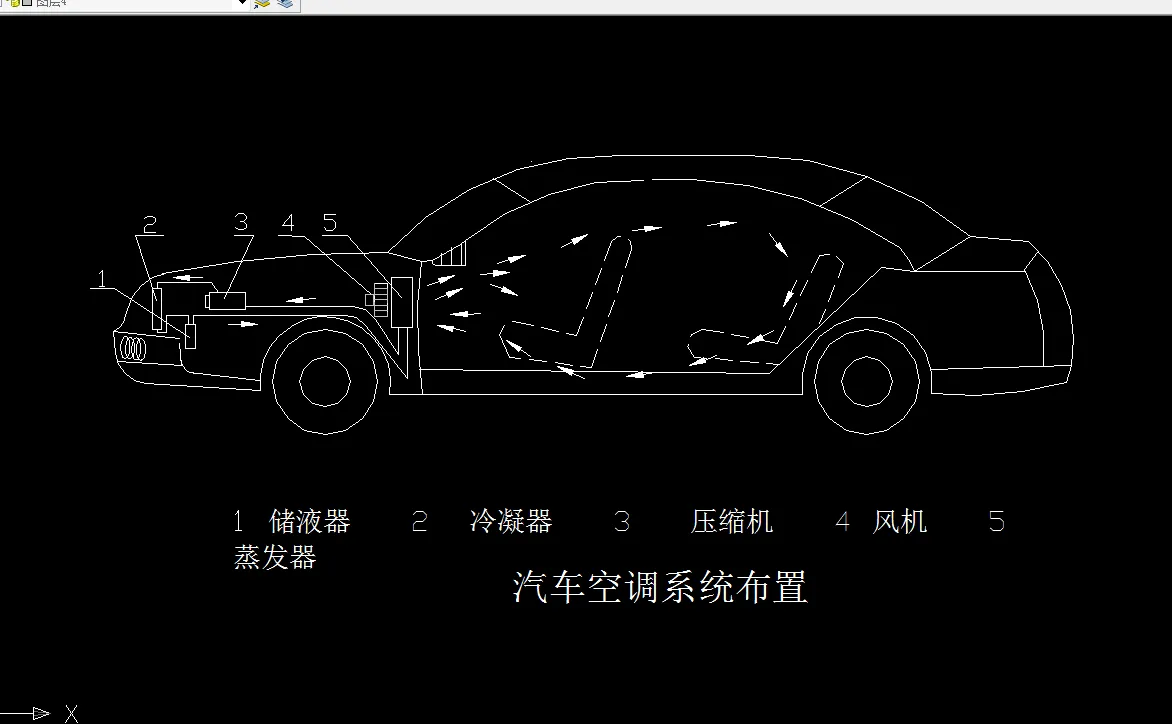

   8   空调系统的布置……………………………………………………………35

   9   谢辞…………………………………………………………………………36

   10  参考文献……………………………………………………………………37
