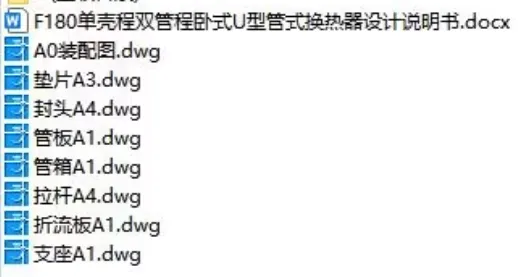

作品包括：

Word设计说明书1份，共37页，约15000字

任务书一份

开题报告一份

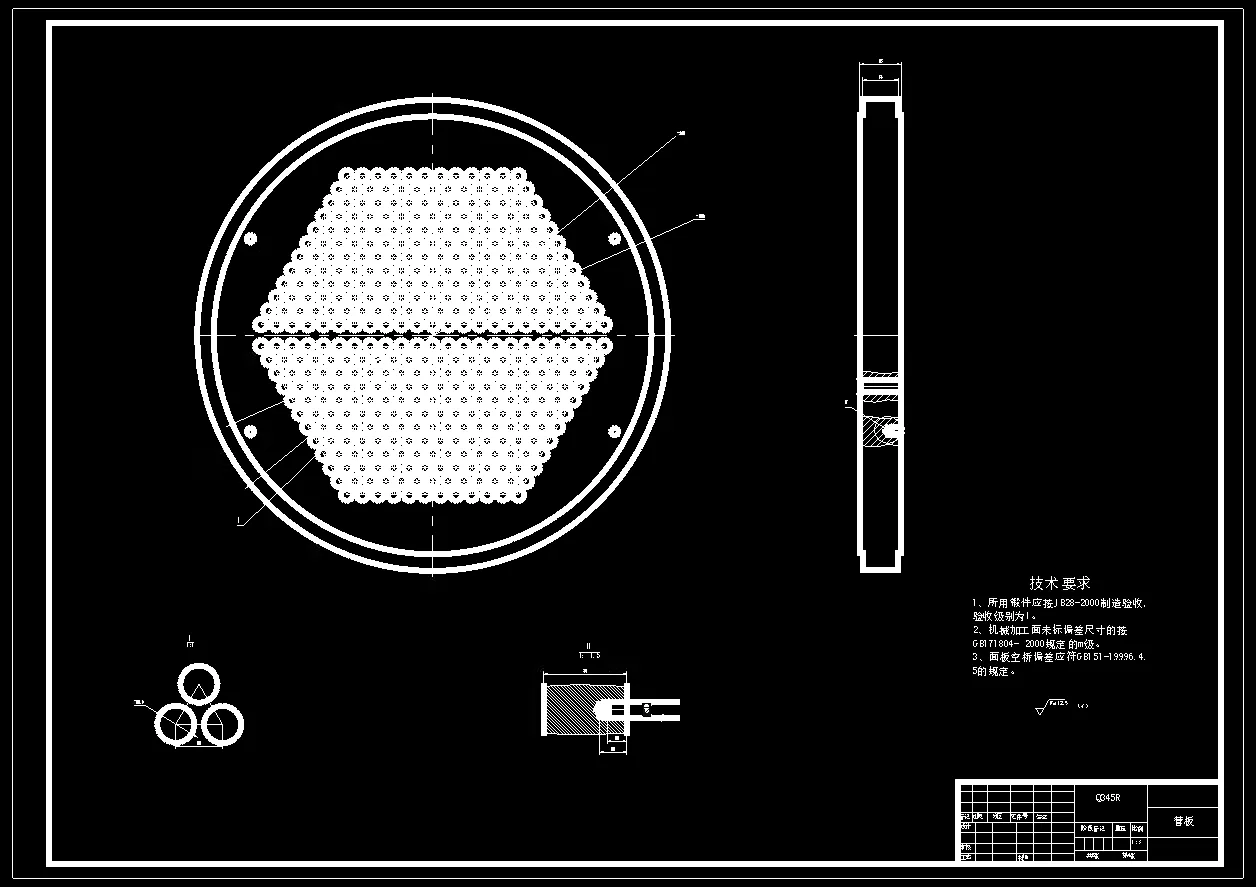

CAD版本图纸，共8张

摘要

本文设计的是一种F180单壳程双管程卧式U型管式换热器。U型管式换热器是管壳式换热器的一种，它不像其他换热器一样有多块管板，其只有一块管板，结构简单，且没有浮头，造价也比其他换热器低。U型管换热器主要结构包括：壳体、管箱、管板、换热管、折流板、拉杆、支座、定距管、封头等以及其他附件。这次的设计是基于对任务书进行详细分析后的结果，根据设计要求规定了热交换器的壳侧为单管程，管侧为双管程，然后在此条件下，综合考虑成本、工作环境、管壳程介质、后期维护清理等多种因素影响，通过计算首先确定换热管的数量和排列顺序，接着，我们再根据国家标准严格选择其他零部件的材料、并进行结构设计和强度计算，并进行强度校核。最终，设计出符合标准的换热器。
