作品包括：

Word设计说明书1份

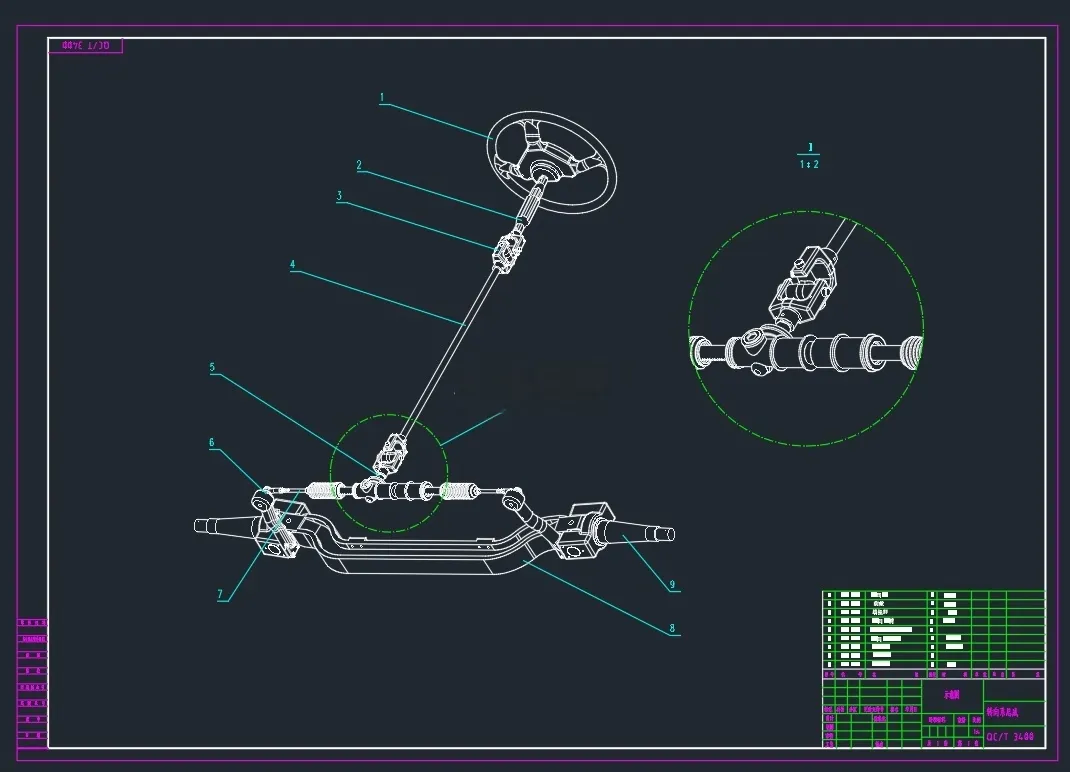

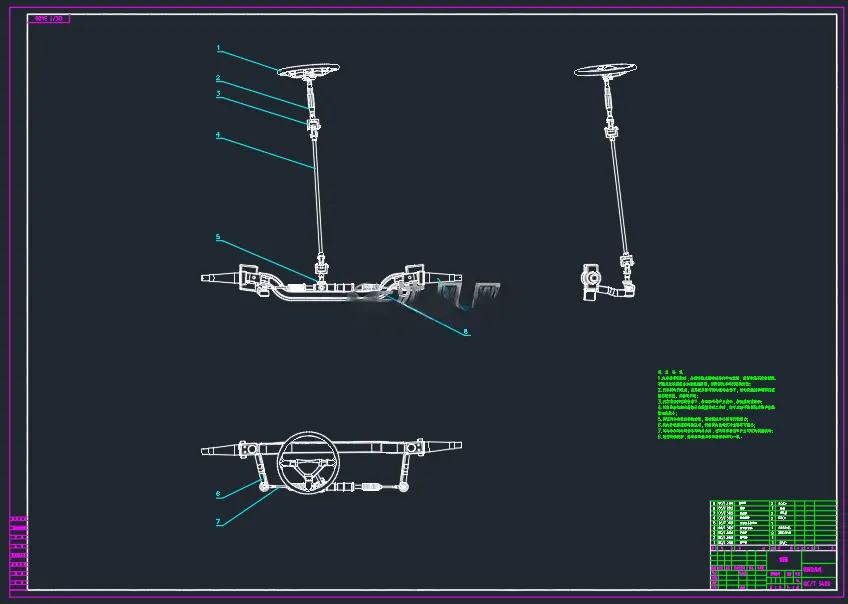

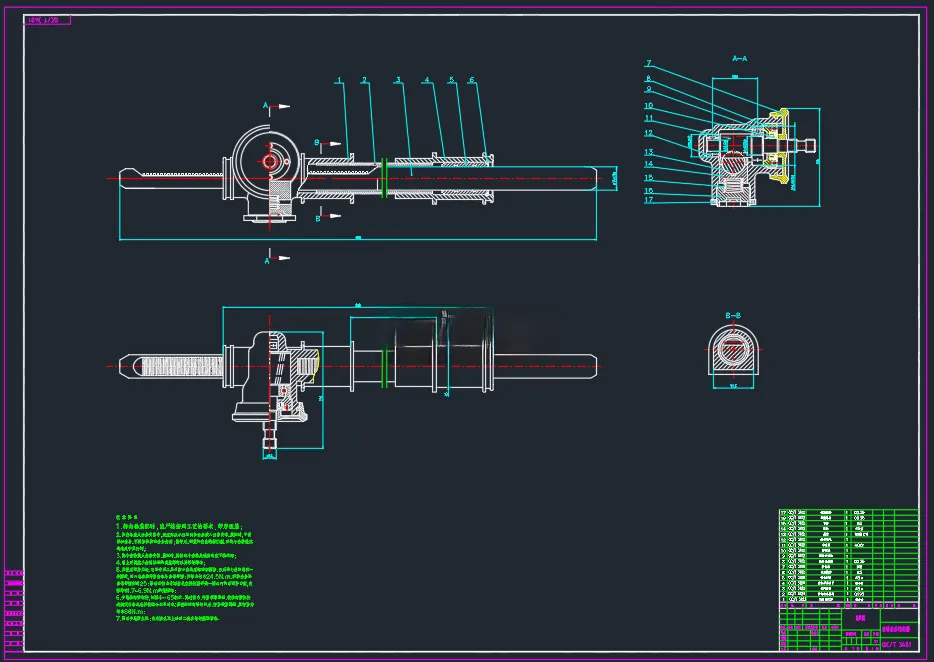

CAD版本图纸，共10张

摘要

选用两端输出式进行结构设计，传动主要靠转向齿轮轴将力矩输入，它的两端固定方法是：一端装有轴承，固定在转向壳体上，另一端则是和万向节连接，通过万向节与转向轴相连。转向齿条和转向齿轮呈十字形结构布置，两者互相啮合在一起，齿条一般在水平方向上，而转向齿轮轴则在竖直方向上。通过横拉杆和球头座把齿条的两头连接在一起。压块压在齿条上，压块的另一端装有弹簧，保证预紧力，使齿轮齿条配合紧密。整个作用过程就是当驾驶人员转动转向盘后，它会带动转向齿轮转动，转向齿轮和齿条相连，将旋转运动转化成为直线移动，横拉杆和转向节臂又将直线运动转化为旋转运动，最终带动转向节偏转，转向节和转向轮的运动是一致的，最终也就是带动了转向轮的转动。
