作品包括：

Word设计说明书1份

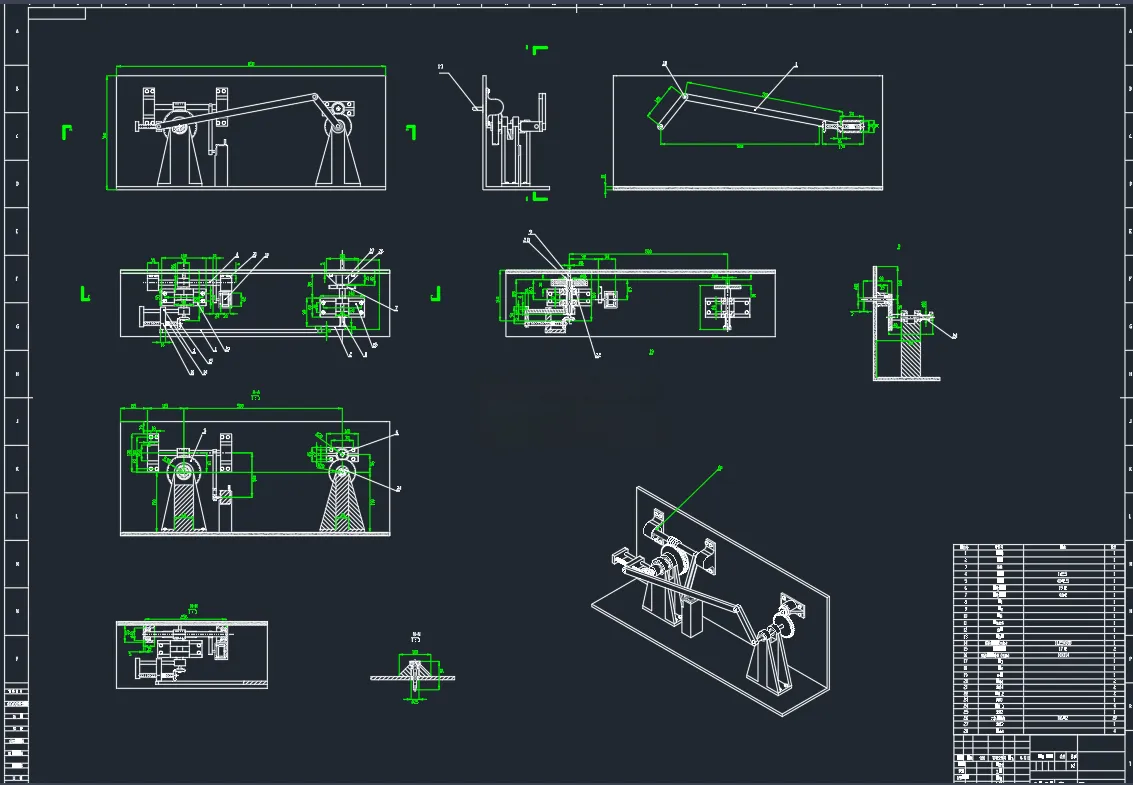

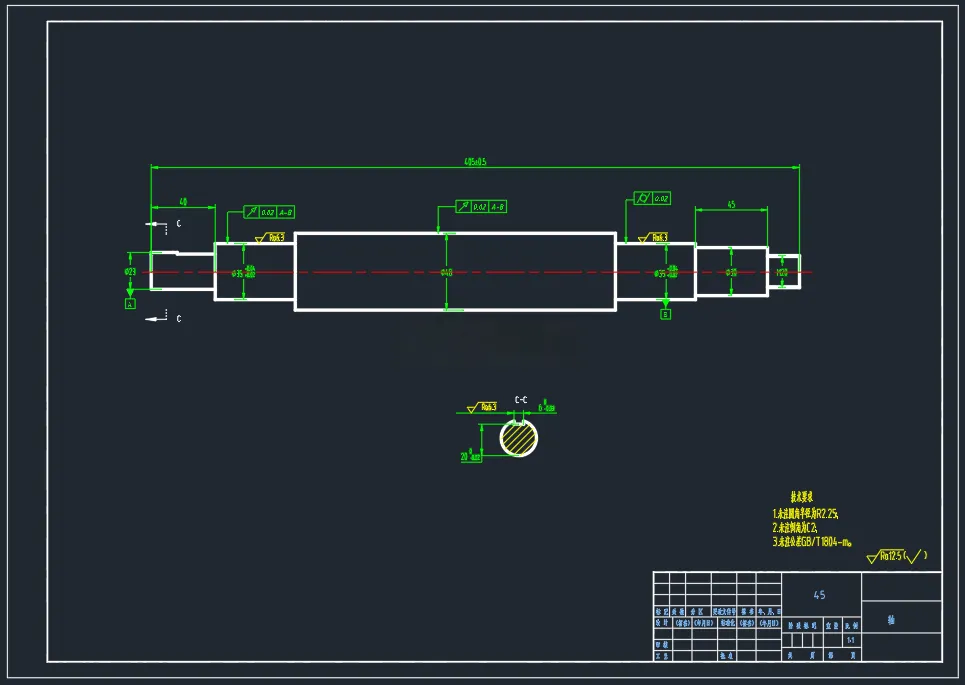

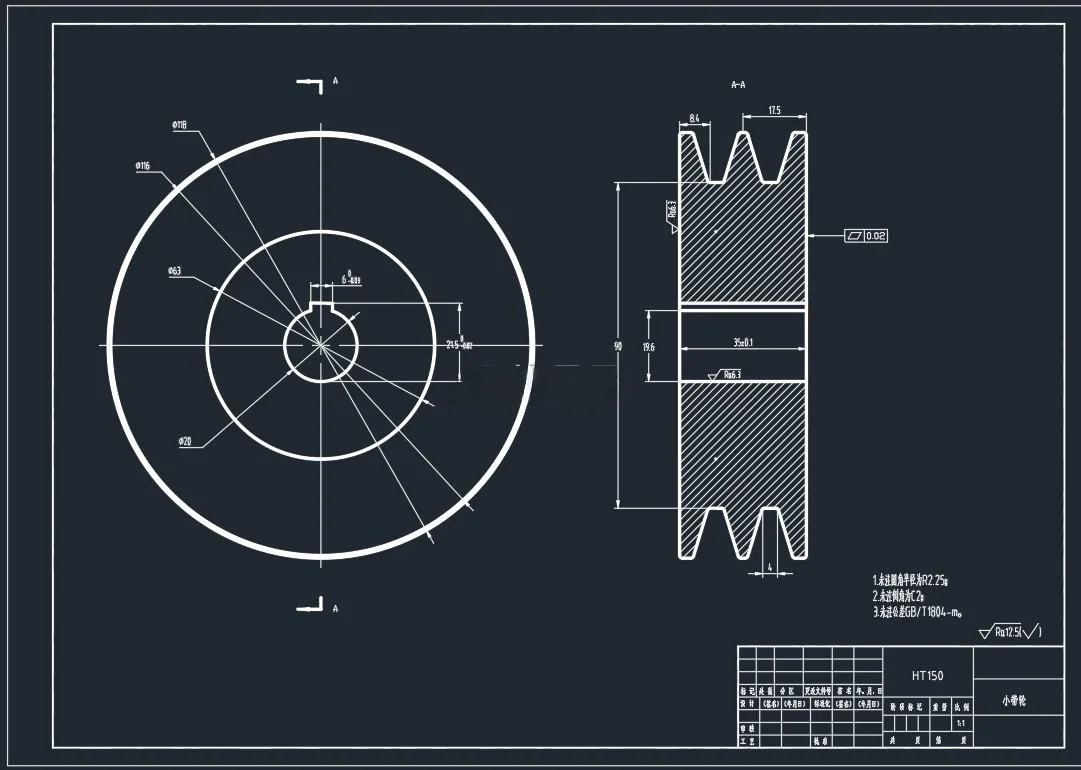

CAD版本图纸，共3张

摘要

游乐场想添置一款新的游乐项目，在一个封闭的房间，一个画有景物的屏幕有静止开始旋转，且晃动的角度越来越大，根据相对运动的原理，观众会产生错觉，感觉到是自己在旋转，而不是屏幕在转。要求设计一种机械传动装置，可以实现上述的运动，屏幕尺寸长1米宽0.5米，屏幕几何中心为其转动中心，要求屏幕晃动平均转速不超过10r/min，屏幕由静止开始转动，且越转越快，均加速度上升。采用曲柄摇杆机构实现将转动变换成摆动，实现屏幕的晃动。为了使屏幕旋转能够转动，传动的输出级用齿轮机构增大屏幕的转角。为了实现屏幕由晃动到转动，需改变连杆机构构件的长度，本题要求采用螺杆式改变曲柄长度来实现。
