作品包括：

Word设计说明书1份

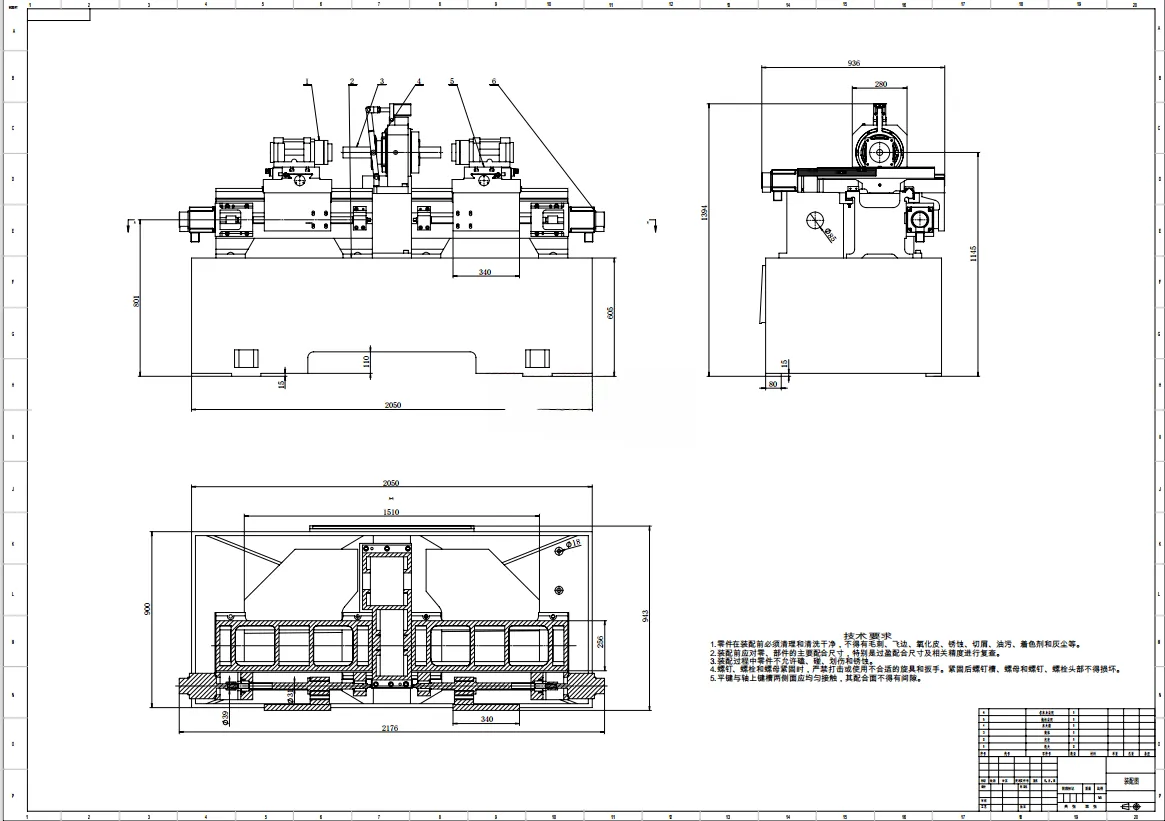

CAD版本图纸，共6张

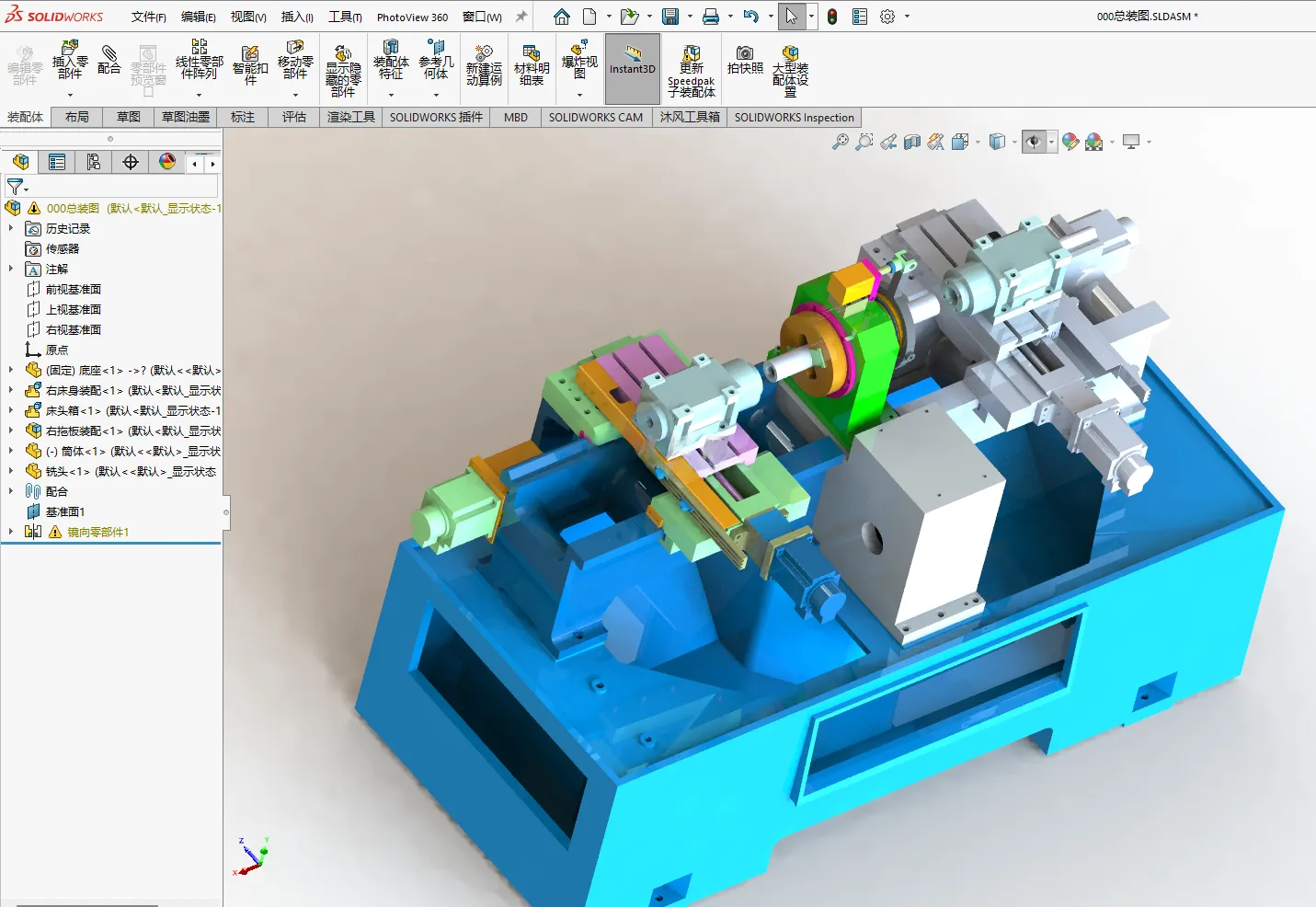

SW三维图一套

有限元分析文件一份

摘要

钢制托辊作为带式输送系统的核心部件，其内孔加工精度与效率直接影响设备运行性能。针对传统单头镗削工艺存在的二次装夹误差大、加工效率低及人工倒角质量不稳定等问题，本研究设计了一种双头镗削倒角一体化设备。该设备采用双主轴同步镗削技术，通过一次装夹完成筒体两端加工，结合智能夹紧与闭环控制技术，显著提升加工精度与效率。 X/Y轴高精度进给系统：X轴采用C3级滚珠丝杠（导程10mm）与重载矩形导轨，定位精度±0.01mm，最大进给速度15m/min；Y轴通过燕尾导轨与氮气弹簧平衡机构，重复定位精度±0.005mm，动态响应加速度≥0.5g。床头箱夹紧机构：V型定位块配合气压技术，夹紧力可调范围2-8kN，同轴度≤0.02mm，并通过聚氨酯覆层（邵氏硬度70A）实现工件表面零损伤（Ra<0.8μm）。智能化控制系统：基于西门子S7-1200 PLC与840D sl数控系统，实现双轴联动误差≤0.015mm，集成压力传感器与激光位移检测模块（精度±0.005mm），支持自适应切削参数调整。经有限元分析验证，夹爪基体（6061-T6铝合金）最大应力18.634MPa（安全系数14.7），最大位移0.00921mm，满足高强度与高刚度需求。设备加工节拍缩短至2.3分钟/件，较传统工艺效率提升60%，刀具寿命延长40%，年产10万件可节约成本180万元。此外，封闭式单元设计使噪声降低至82dB(A)，切削液回收率达95%，单位能耗减少28%，符合绿色制造要求。 关键词：钢制托辊；双头镗削；高精度进给；智能夹紧；有限元分析
