作品包括：

Word设计说明书1份

开题报告一份

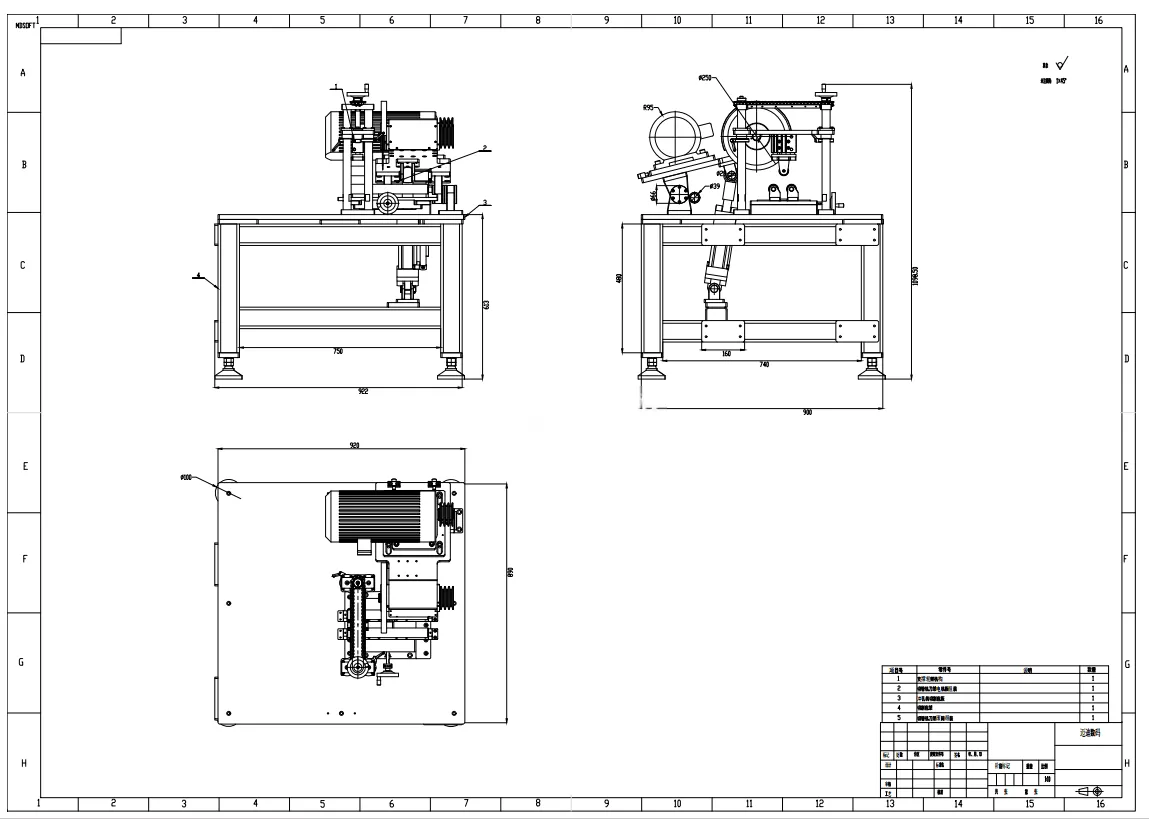

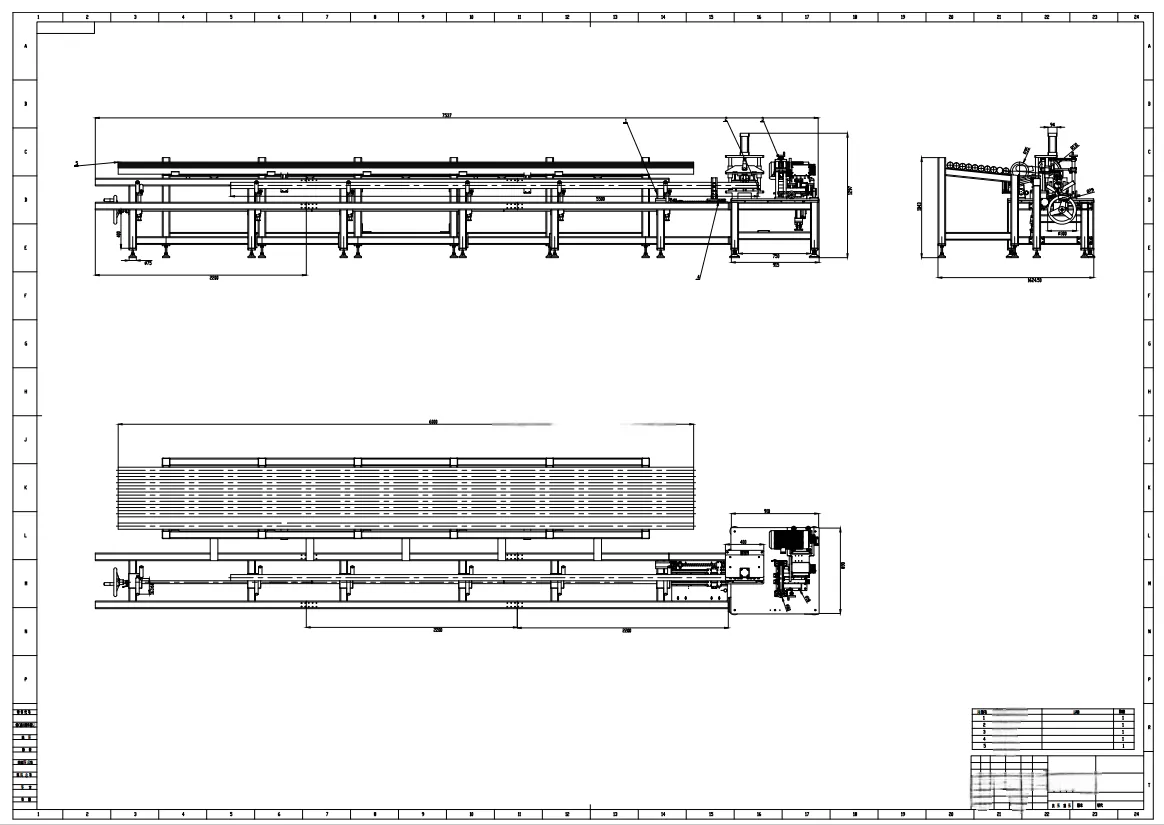

CAD版本图纸，共6张

摘要

针对当前金属管材加工行业对自动化及高精度冲孔切割设备的需求，设计了一种可以同时实现上料、冲孔、切割与下料功能的自动机械系统。通过分析现有冲孔工艺与设备现状，确认了本系统由长管自动上料机构、冲压机、圆管冲孔切割机构及自动下料机构等核心部分组成的设计方案。 对圆管冲孔及切割过程进行了力学建模与分析，包括冲裁力计算、以及模具强度校核，为结构设计与冲压设备选型提供了理论依据。同时，详细设计了基于伺服电机驱动的自动送料与定位系统，确保送料长度精度与加工节拍的控制。使用Solid Works软件对设备零部件进行三维建模并对各机构进行虚拟装配验证。针对上料夹持机构、冲压模具工作部件、切割单元及下料输送装置等关键零部件，依据力学分析结果与材料特性，进行了系统的结构设计、尺寸计算与强度校核，确保其满足使用要求与安全标准。 本文所设计的自动机械系统，集成化程度较高，可适应一定范围内不同管径、壁厚与孔型的加工需求，对类似金属管材自动化冲孔切割设备的开发具有一定的工程参考价值。

【关键词】 圆管，冲孔，切割，机械设计，冲压模具
