作品包括：

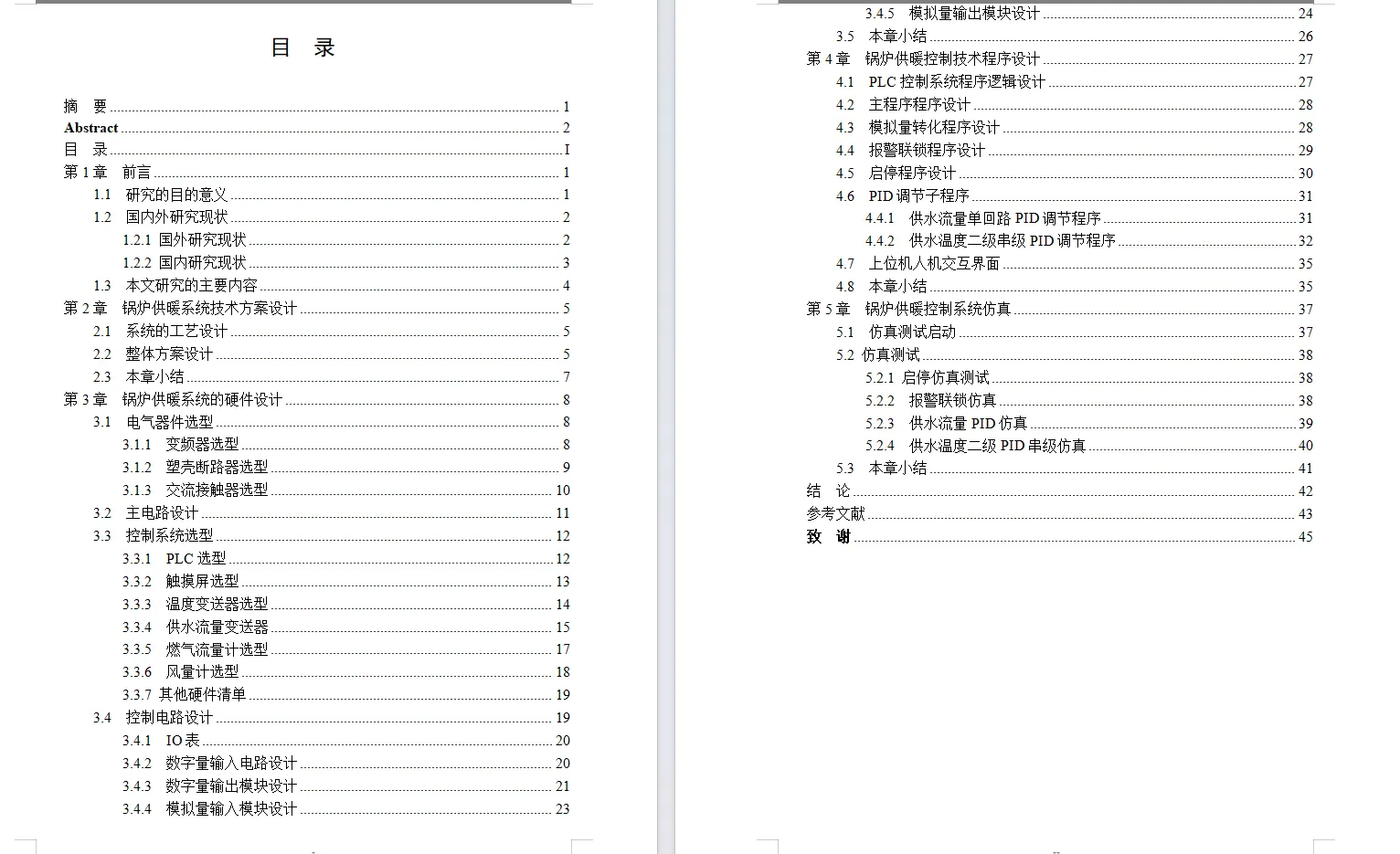

Word设计说明书1份

CAD版本电路图图纸，一份

PLC编程仿真一份

IO表一份

PLC梯形图程序一份

摘要

传统的供暖锅炉是以燃煤为主的锅炉，随着国家对环保的要求越来越高，燃煤供暖锅炉将逐渐退出我国历史舞台，燃煤锅炉存在污染严重、温度控制精度不高、耗费人力、浪费燃料、锅炉效率不高等问题，燃气锅炉以其排放物较为清洁、燃烧物方便储存、热效率高等优势，逐渐代替了排放物污染性强、过程复杂的燃煤锅炉。随着计算机技术和自动控制技术的发展，对锅炉供暖的过程也逐渐用自动控制代替了人工操作。

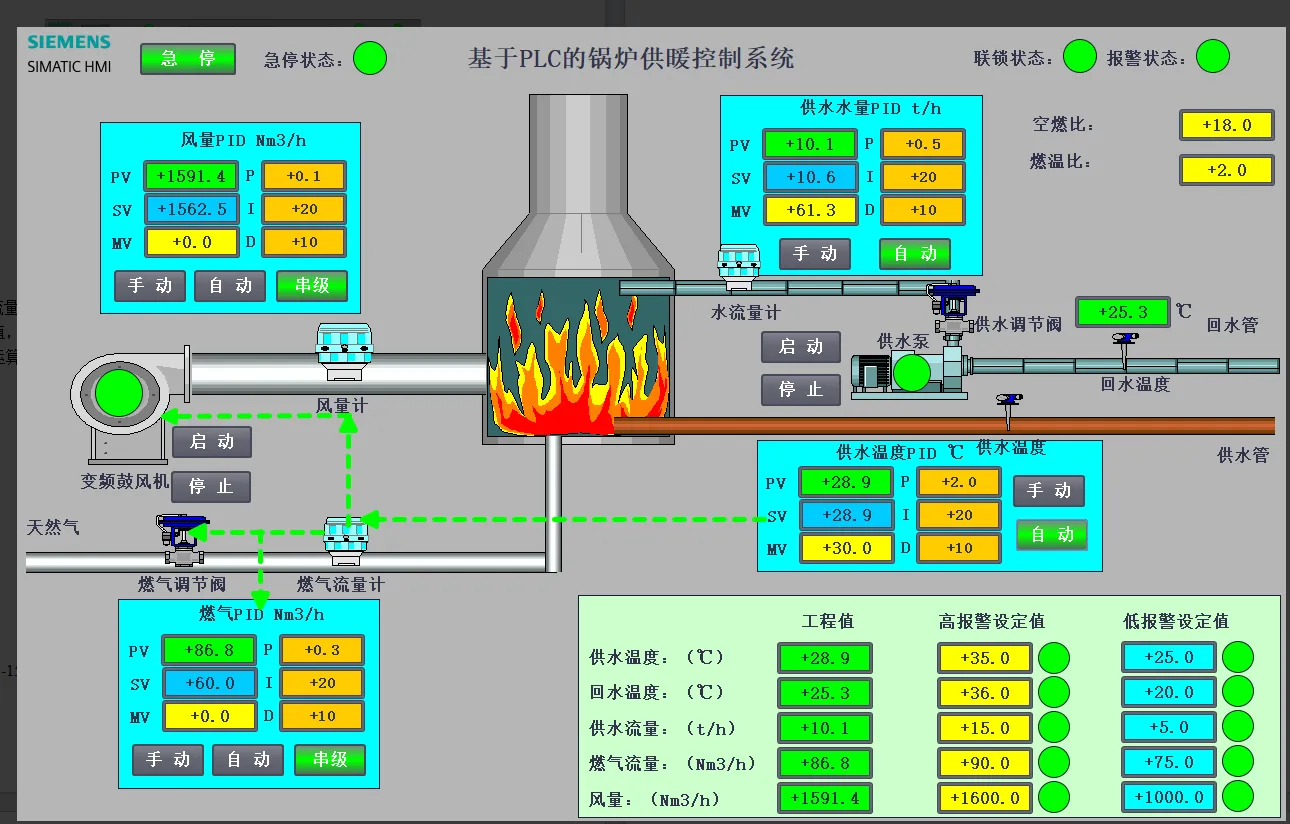

本课题设计基于PLC的锅炉孔暖控制系统，以西门子S7-1500PLC作为核心控制器，上位机以触摸屏实现人机交互界面，系统配置供水泵、燃气调节系统、配风调节系统、温度传感器、流量传感器、燃气传感器和风量传感器，通过单回路PID调节和多回路串级PID调节实现锅炉供暖系统的供水温度和供水流量的手自动调节，提高了温度控制精度，提升燃烧效率，降低燃料的消耗。最终通过西门子TIA博图软件完成软件开发，联合PLCSIM仿真器实现离线仿真，验证系统的稳定性、可靠性和安全性。
