作品包括：

Word设计说明书1份

CAD版本电路图图纸，一份

PLC编程仿真一份

IO表一份

PLC梯形图程序一份

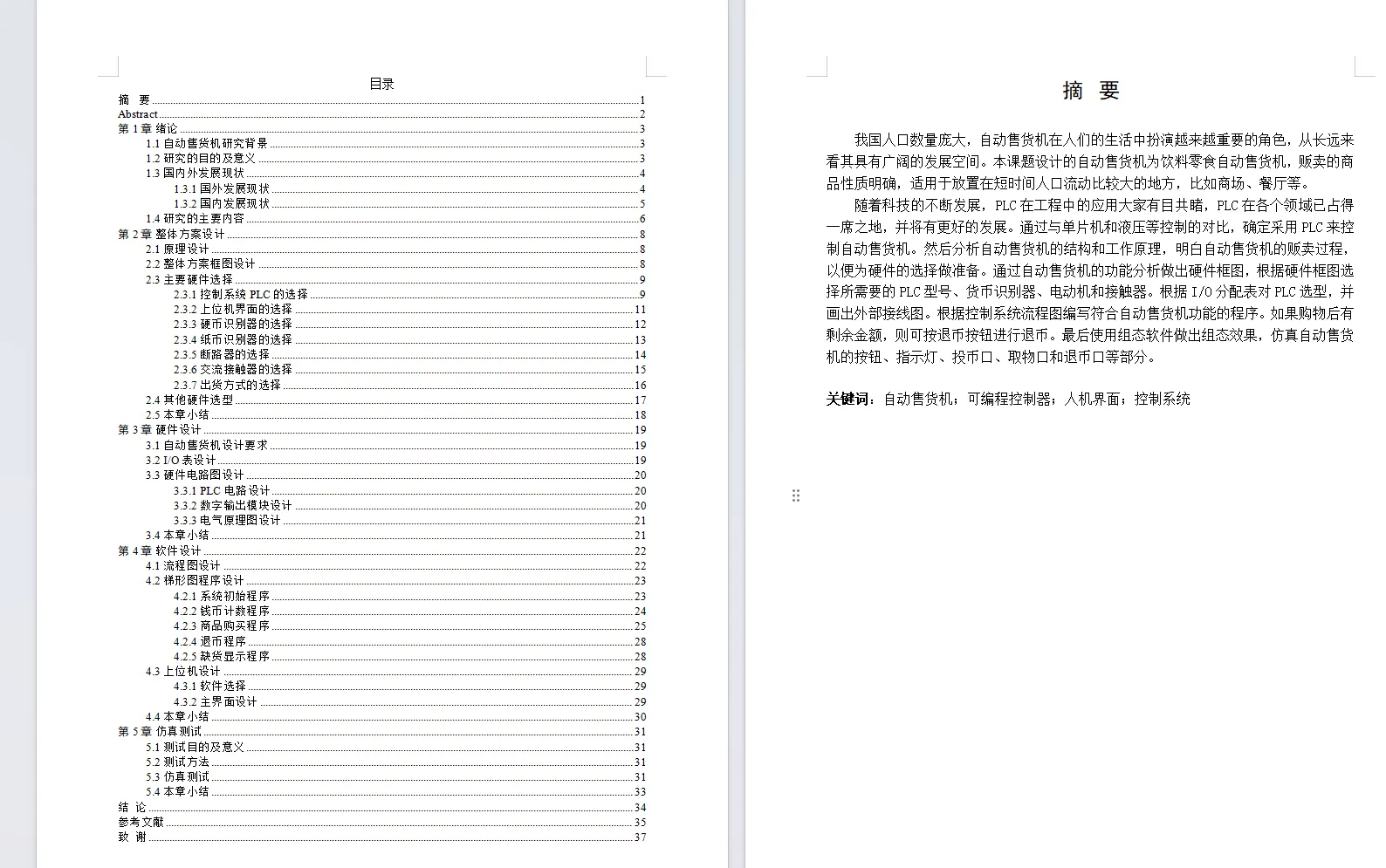

摘要

我国人口数量庞大，自动售货机在人们的生活中扮演越来越重要的角色，从长远来看其具有广阔的发展空间。本课题设计的自动售货机为饮料零食自动售货机，贩卖的商品性质明确，适用于放置在短时间人口流动比较大的地方，比如商场、餐厅等。

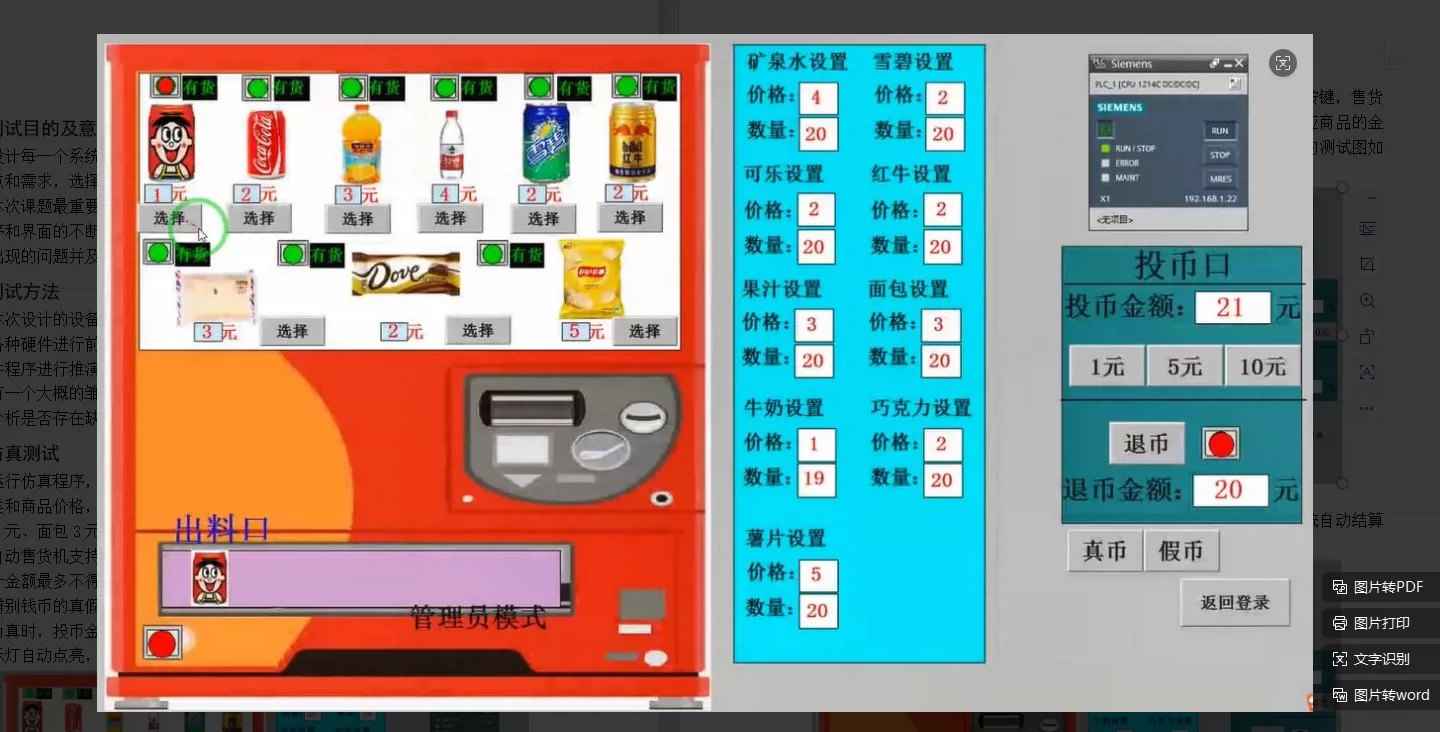

随着科技的不断发展，PLC在工程中的应用大家有目共睹，PLC在各个领域已占得一席之地，并将有更好的发展。通过与单片机和液压等控制的对比，确定采用PLC来控制自动售货机。然后分析自动售货机的结构和工作原理，明白自动售货机的贩卖过程，以便为硬件的选择做准备。通过自动售货机的功能分析做出硬件框图，根据硬件框图选择所需要的PLC型号、货币识别器、电动机和接触器。根据I/O分配表对PLC选型，并画出外部接线图。根据控制系统流程图编写符合自动售货机功能的程序。如果购物后有剩余金额，则可按退币按钮进行退币。最后使用组态软件做出组态效果，仿真自动售货机的按钮、指示灯、投币口、取物口和退币口等部分。
