作品包括：

Word设计说明书1份

CAD版本图纸，共6张

摘要

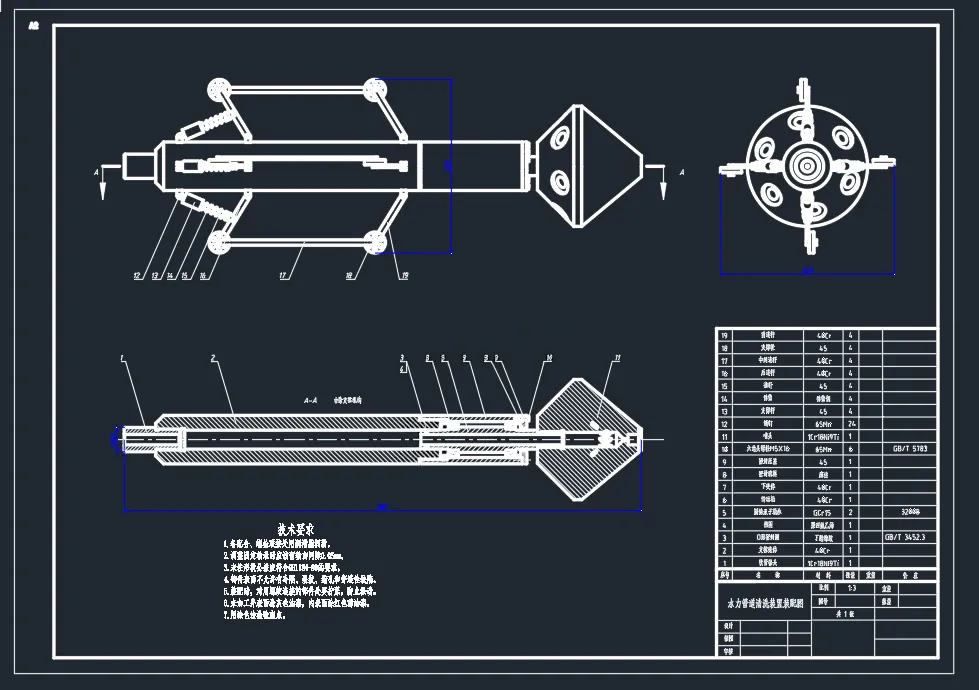

 随着我国使用管道长度的不断增加，管道结垢问题越来越突出。总结了管道清洁装置的国内外研究现状，在此基础上进行了水力式管道清洗装置的设计，包括总体方案设计、各零部件的设计等，所设计的结构主要包括支撑结构和清洗机构，其中支撑机构主体为一平行四边形结构，充当整个装置行走的载体，清洗机构负责将高压液体喷出，喷头是整个装置的核心，也是行走的动力来源，并进行了O形密封圈的选型和轴端密封的设计。在所设计的装置的基础上，进行了水力式管道清洗装置的计算，包括通行状况、水力学计算以及圆柱滚子轴承寿命计算等内容，得出喷嘴液体出口处速度为313.39m/s，打击力为422.7N，装置推力为211.35N。使用Workbench软件对支撑壳体、传动轴、下壳体进行了有限元分析，得到总变形云图和应力云图，可判断都在安全范围内。所设计的装置结构简单，使用方便，具有广阔的应用前景。
