作品包括:

Word版设计说明书1份，共23页，约11000字

任务书一份

开题报告一份

外文翻译一份

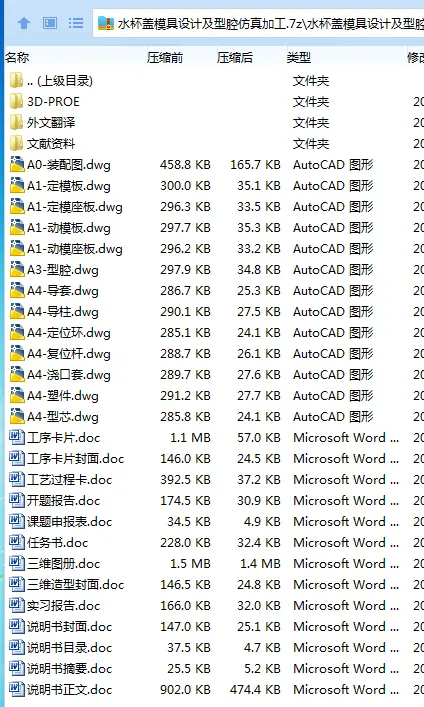

CAD版本图纸，共13张

Proe三维图一套

摘要

注塑模具是现在所有塑料模具中使用最广的模具，能够成型复杂的高精度的塑料制品。本课题是对水杯盖模具设计并分析加工工艺。

本模具考虑到年产量、工厂的设备及塑件的精度要求，选择一模一腔结构。以水杯盖主体和防伪圈之间的面作为分型面,使制品强制脱模。流道采用带环形冷料穴，脱模时方便将主流道凝料和塑件带出，确保熔融塑料几乎能同时到达型腔的进料口。为了使动、定模能够准确地动作, 导向定位机构利用导柱与导套的配合。顶出机构是推杆推出的一次脱出机构。考虑到零件的位置关系,冷却水道采用循环式分布，以便冷却均匀、快速。

采用Pro／E来实现塑料瓶盖三维设计及模具成型零件设计，分析制件的成型质量和完成分型面的设计，再采用CIMATRION来实现其数控仿真的加工，并在产品设计及模具装配过程中，辅助以必要的理论计算，将数字化设计与理论计算结合起来，可以大大缩短产品研发周期、模具设计周期，提高产品设计及模具设计的准确性、产品成型质量，降低产品研发、模具设计成本。在设计过程中制定了合理的工艺方案，满足了大批量生产要求。同时，还编制了详细的工艺文件来保证模具的顺利加工及制品的生产。

关键词:水杯盖；注塑模具；加工工艺分析；Pro/E。

目  录

1前言 1

2模具的结构设计 3

2.1模具设计方案 3

2.2制品的结构及注塑工艺分析 4

2.2.1塑料制品的结构如图 4

2.2.2材料分析 4

2.2.3ABS成型条件 4

2.2.4制品的公差 5

2.2.5成型方案的确定和注塑工艺分析 6

2.3注射机的选择及型腔数目确定 6

2.3.1注射机的选择 6

2.3.2型腔数目的确定 7

2.4分型面的确定 8

2.5浇注系统设计 8

2.5.1浇注系统的分析 9

2.5.2浇口的设计 9

2.5.3浇口套的设计 10

2.5.4模具的排气部分 10

2.6成型零件的设计 11

2.6.1成型零件型腔计算 11

2.6.2圆型零件型腔壁厚的计算及强度校核 13

2.7顶出系统的设计 15

2.8冷却孔的设计 15

2.9模架的选择 16

2.10注射机有关工艺参数的校核 16

2.10.1最小注射量的校核 16

2.10.2注射压力校核 17

2.10.3锁模力校核 17

3型腔仿真加工 17

4结论 20

参考文献 21

致谢 22

附录 23
