作品包括:

Word设计说明书1份

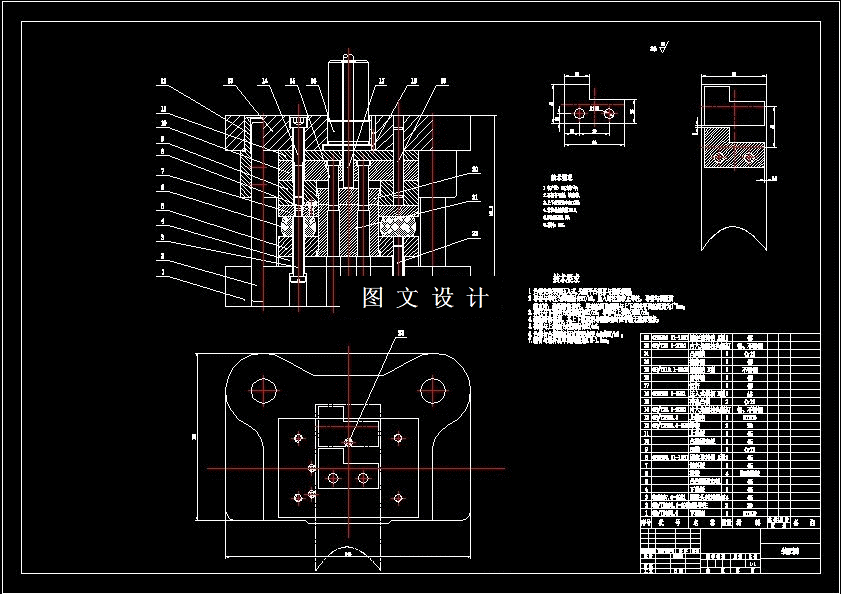

CAD版本图纸，共6张

摘要

是对铁心冲片进行冲压复合模设计，通过对制件的材料，结构，尺寸精度分析。本制件选用材料08F。铁心冲片总体上下左右对称，厚度为0.35mm, 铁心冲片左右各有一个孔。铁心冲片上的圆直径为Φ10mm。所以铁心冲片可以采用较简单的复合冲裁模。复合冲裁模采用落料冲孔同时加工，复合冲裁模加工的精度较高且铁心冲片要求无翘曲无扭曲。所以选择倒装落料冲孔复合模。本设计从凹模开始设计，选择模架，设计凸模，再算凸凹模等模具零件尺寸。零件结构形状相对简单，并且对称，有落料和冲孔工序加工而成。零件外形左右对称，并且孔也对称，孔的直径为10毫米，孔离工件边缘的距离最小约为5mm，工件的整体结构为平面外形。
