作品包括:

Word设计说明书1份

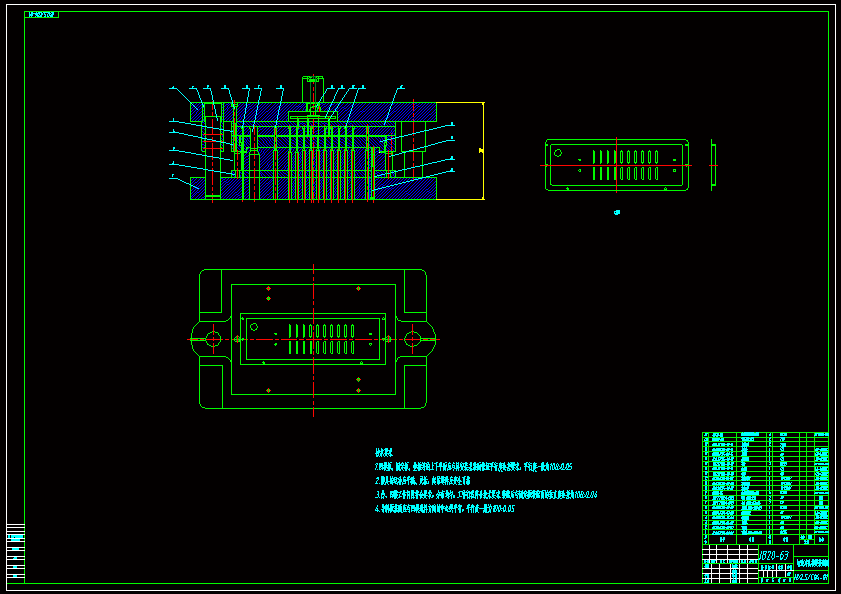

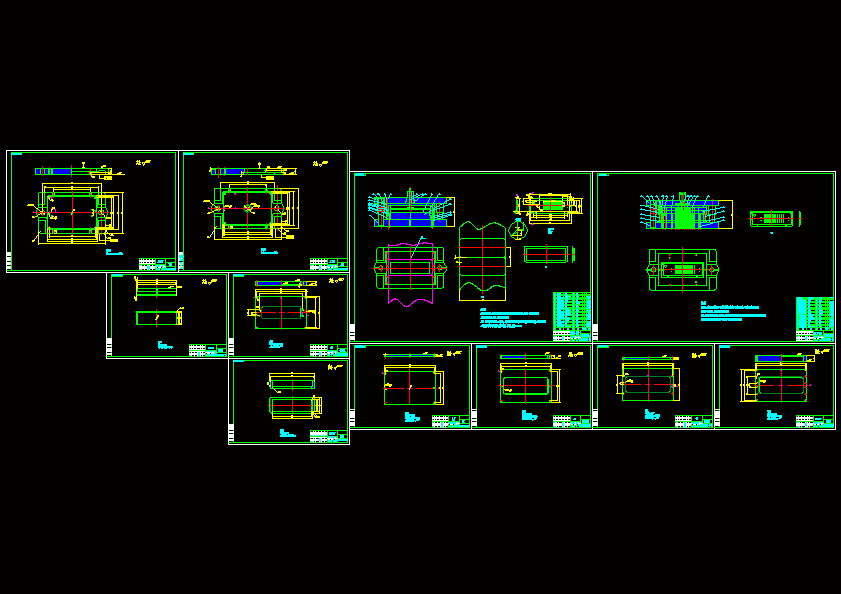

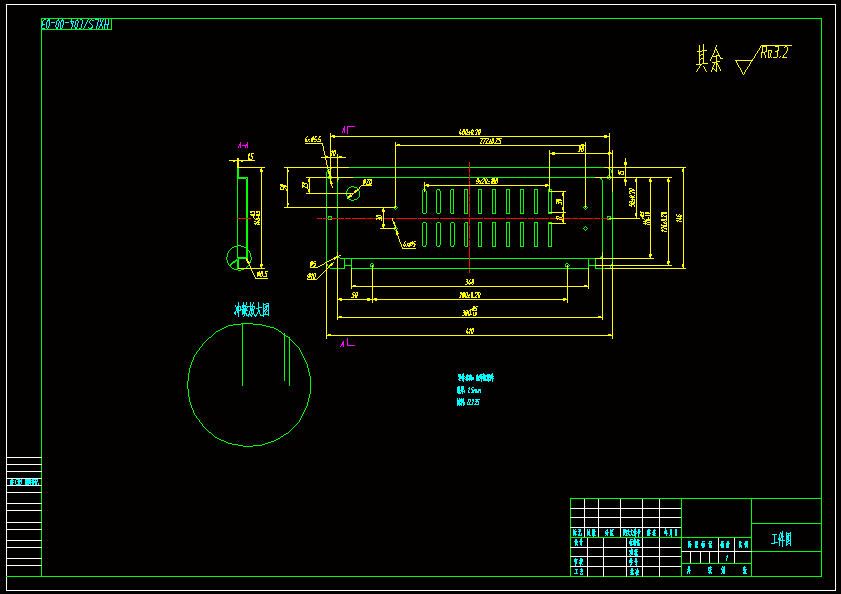

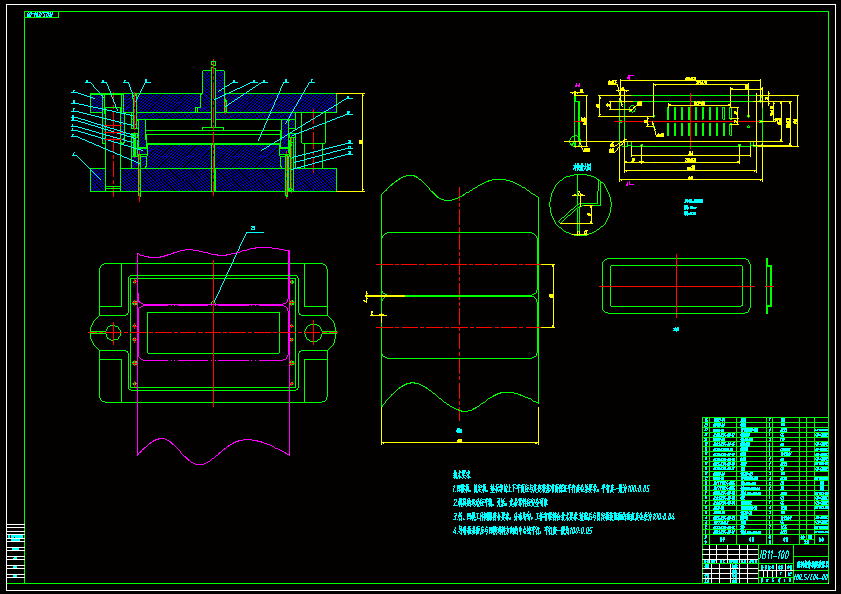

CAD版本图纸，共11张

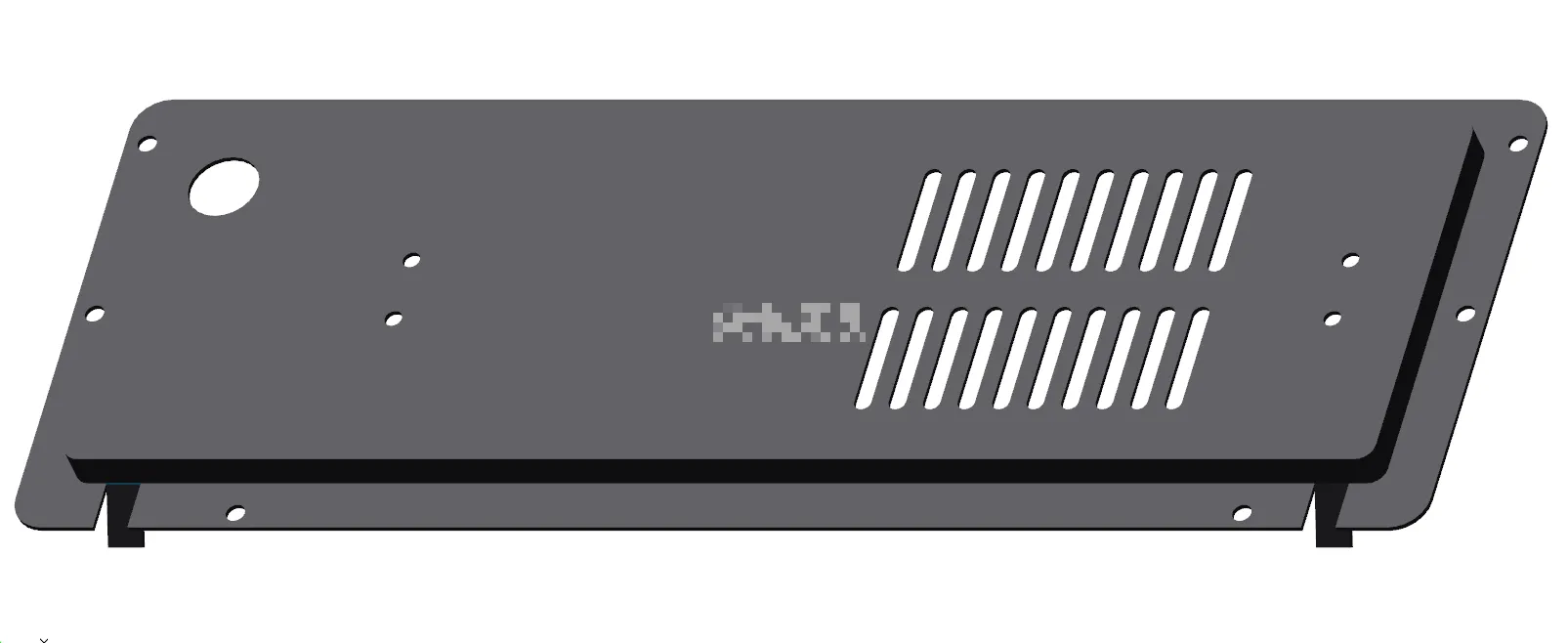

Proe三维工件图1张

摘要

电暖器面板冲压复合模具设计 根据产品图样，分析冲裁件的形状、特点、尺寸大小精度要求、表面质量及所用材料等冲压工世性，在此基础了，根据复合模的高效、高质量等特点选用倒装的复合模，上出件，下出废料，废料直接从冲床台面孔排出，不阻塞，操作方便、安全。上模采用刚性卸料，起到一定的平整作用，提高工件质量，甚至减少工序。分别设计了凸凹模、凸模、凹模的结构，凸模采用成型加工或线切割，冲裁部分进行热处理，由螺钉固定，刚性推件，刚性卸料把料板由下而上推出，随上模的动作而动作，运动平稳可靠且不易损坏模具，采用中间导柱圆形有利用安装，且因安装不当而造成模具损坏，根据冲压力选择开式固定台压力机
