作品包括:

Word设计说明书1份

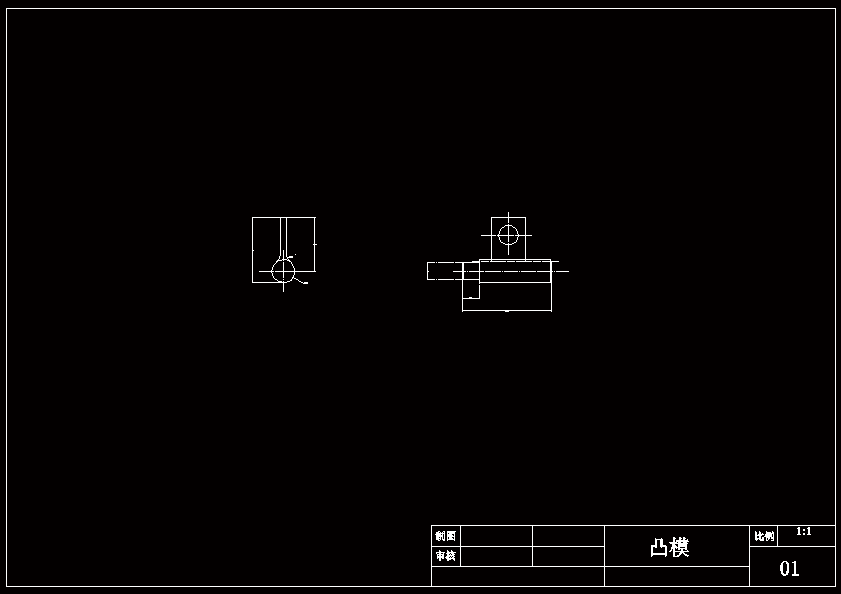

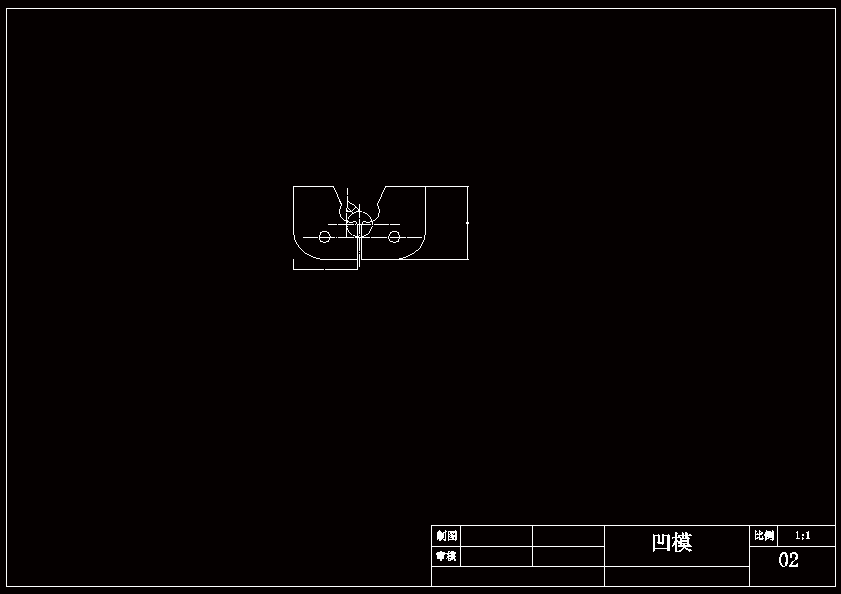

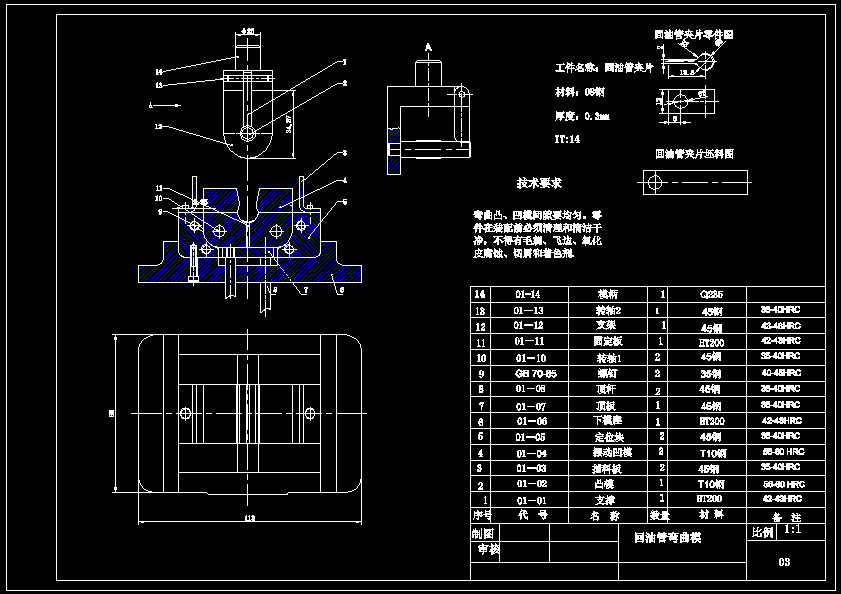

CAD版本图纸，共4张

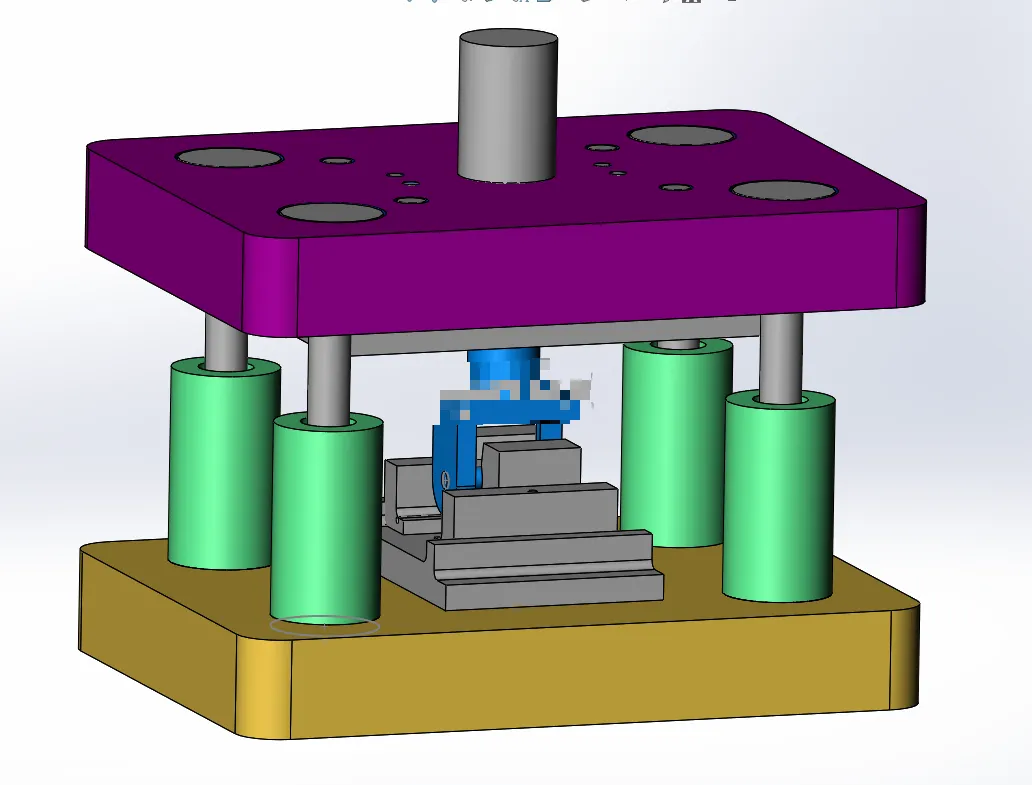

SW三维图一套

摘要

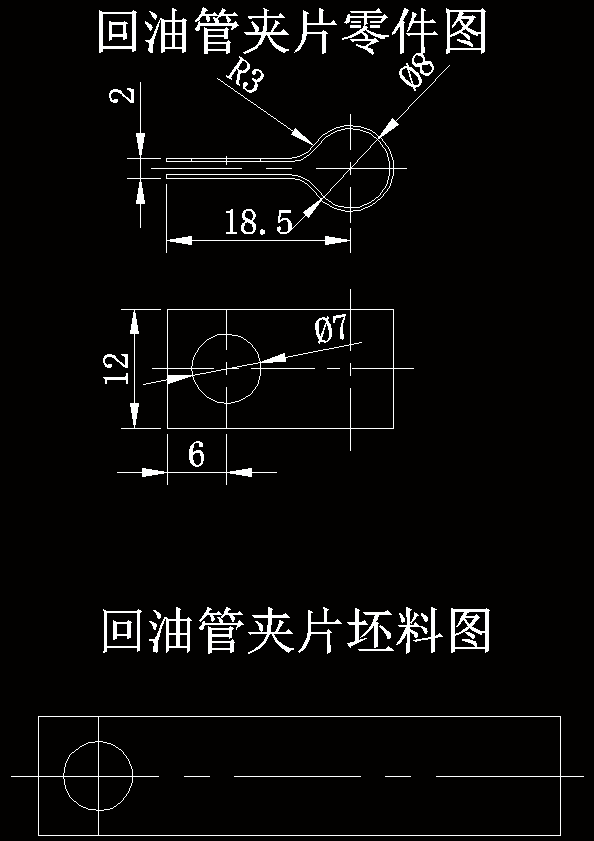

工件为回油管夹片，材料08钢，料厚0.35mm。其工艺性分析内容如下： 1.材料分析 08钢为优质碳素结构钢，具有良好的弯曲成形性能。 2.结构分析 零件结构简单，左右对称，对弯曲成形较为有利。可查得此材料所允许的最 弯曲半径Rmin=0.5t =1.5mm ，而零件弯曲半径 r=2mm>1.5mm ，故不会弯裂。另外，零 件上的孔位于弯曲变形区之外，所以弯曲时孔不会变形，可以先冲孔后弯曲。计算零件 相对弯 曲半径 r / t =0.67 <5 ，卸载后弯曲件圆角半径的变化可以不予考虑，而弯曲 中心角发生 了变化，采用校正弯曲来控制角度回弹。 3.精度分析 零件上只有 1 个尺寸有公差要求，由公差表查得其公差要求属于 IT14，其余未注公 差尺寸 也均按 IT14 选取，所以普通弯曲和冲裁即可满足零件的精度要求。 4.结论：由以上分析可知，该零件冲压工艺性良好，可以冲裁和弯曲。
