作品包括:

Word设计说明书1份

任务书一份

PPT答辩一份

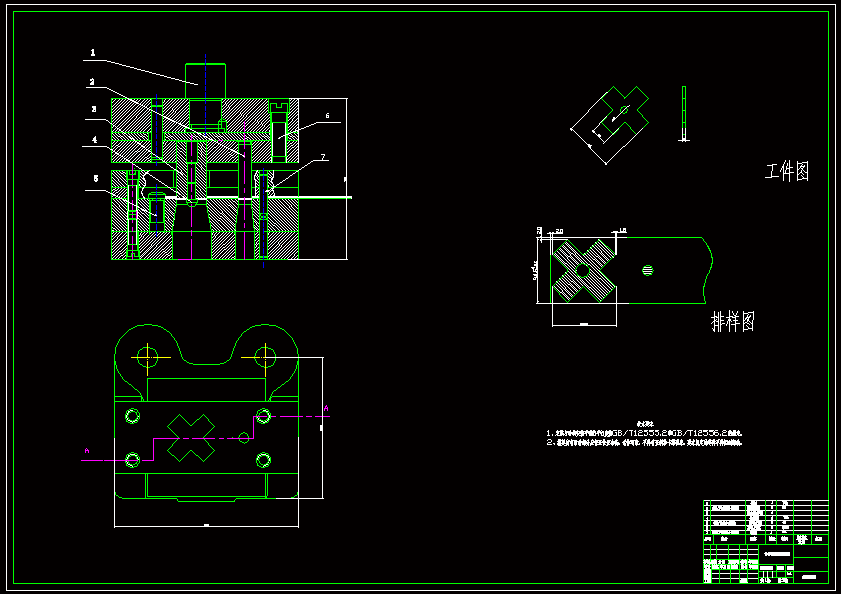

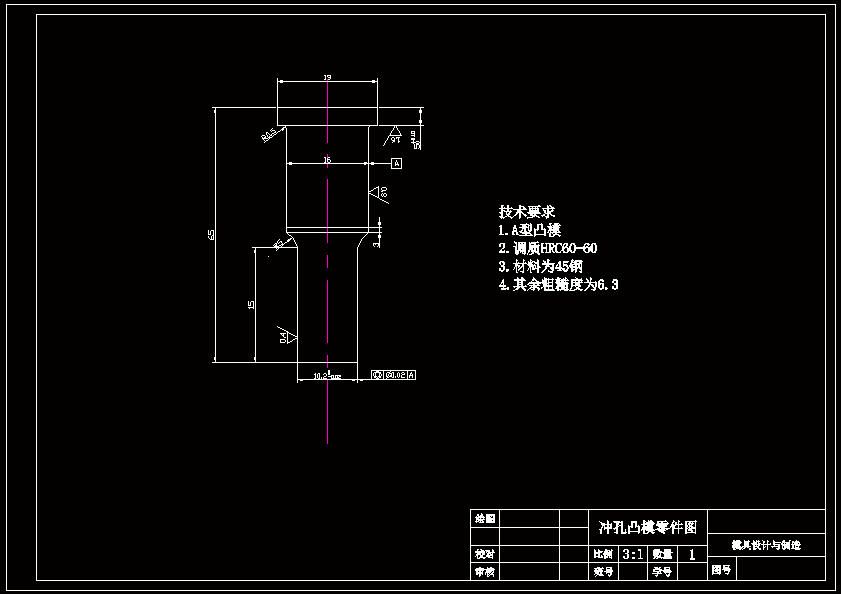

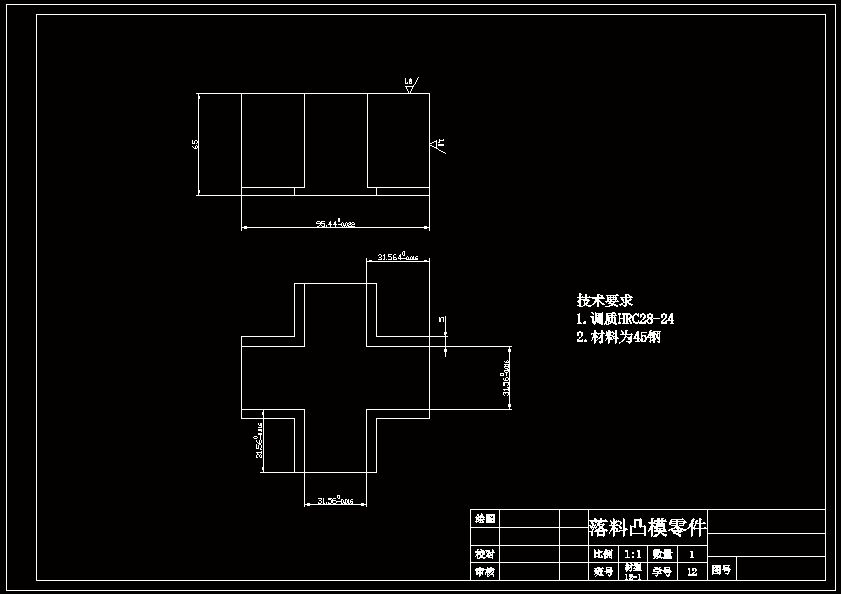

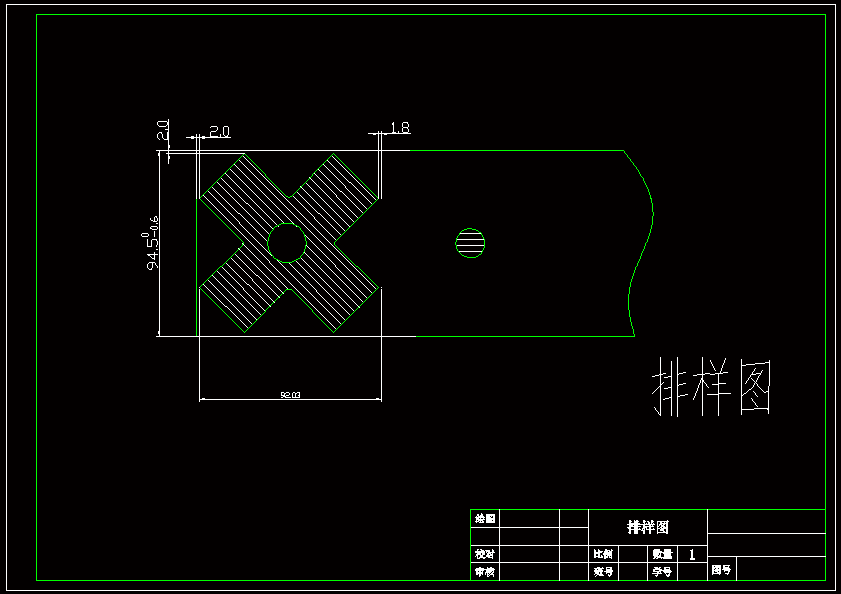

CAD版本图纸，共5张

摘要

十字块零件冲孔落料级进模具设计 完成此工件需要冲孔、落料两道工序。其加工工艺方案分为以下3种： 1.方案一：单工序模生产。先冲孔，后落料； 2.方案二：级进模生产。冲孔—落料级进冲压； 3.方案三：复合模生产。冲孔—落料复合冲压。 方案一模具结构简单，制造周期短，制造简单，但需要两副模具，成本高而生产效率低，难以满足大批量生产的要求。 方案二只需一副模具，生产效率高，操作方便，精度也能满足要求，模具制造工作量和成本在冲裁简单的零件时比复合模低。 方案三只需一副模具，制件精度和生产效率都较高，且工件最小壁厚大于凸凹模许用最小壁厚模具强度也能满足要求。冲裁件的内孔与边缘的相对位置精度较高，板料的定位精度比方案二低，模具轮廓尺寸较小。 综上对上述三种方案的分析比较，该工件的冲压生产采用方案二为佳。
