作品包括:

Word设计说明书1份，共53页，约17000字

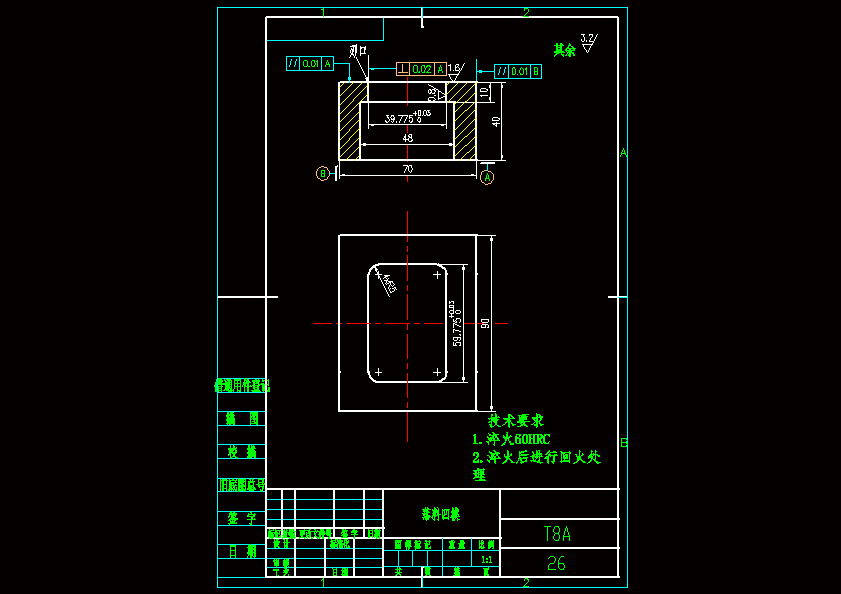

CAD版本图纸，共11张

摘要

冲压加工是借助于常规或专用冲压设备的动力，使板料在模具里直接受到变形力并进行变形，从而获得一定形状,尺寸和性能的产品零件的生产技术。冲压加工是一种金属冷变形加工方法。所以，被称之为冷冲压或板料冲压，简称冲压。它是金属塑性加工（或压力加工）的主要方法之一，也隶属于材料成型工程技术。 本文涉及金属冲压成形工艺及多工位级进模。它是在一副模具内按所需加工的制件的冲压工艺，分成若干个工位，在每个工位上设置一定的冲压工序，完成零件的某部分冲制工作。本次以矩形金属盒冲压为设计对象，经过对冲压成型的特点和板材冲压性能的了解，在给定冲压工件的形状尺寸要求下，对其制造过程进行工艺分析，制定了合理的工艺路线，然后进行了毛坯形状展开，毛坯尺寸的计算，确定拉深次数,然后进行冲裁力、拉深力和 凹、凸模工作部分尺寸的计算。采用Dynaform对工件进行成形分析，确定拉深过程中板料的安全性。 根据工艺方案和各项计算参数选择压力机的型号，并进行模具结构的总体设计。在此基础上，初步确定了模具主要零部件的结构和尺寸后，在AUTOCAD上绘制二维装配图，对其中的设计尺寸和机构进行改进，然后再对模具结构和尺寸作进一步的改进。最终确定了模具的设计方案，考虑到模具调整、使用、维修、以及模具搬运、存放和安全等方面的结构措施，在设计中作了进一步改进，最终完成了这次模具的设计过程。 关键词：冲压；拉深；成形分析
