作品包括：

Word设计说明书1份

CAD版本图纸，共4张

摘要

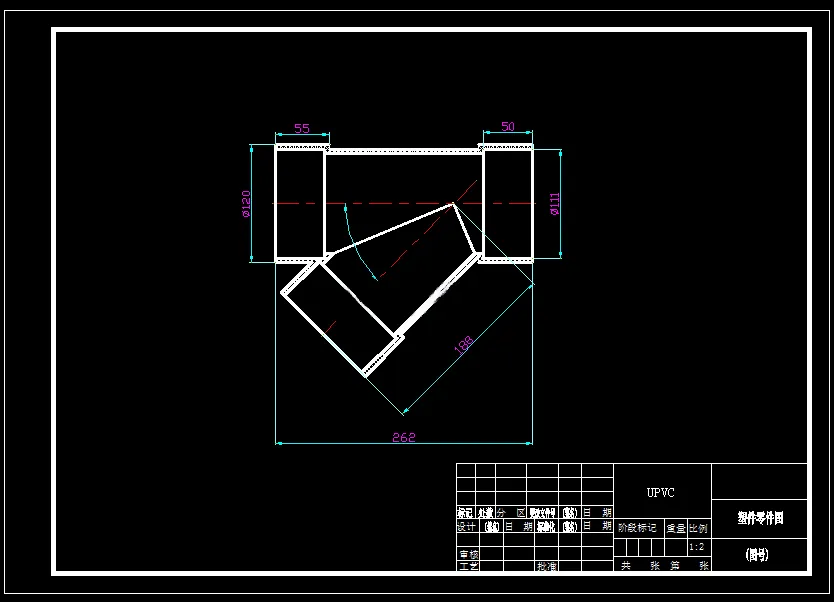

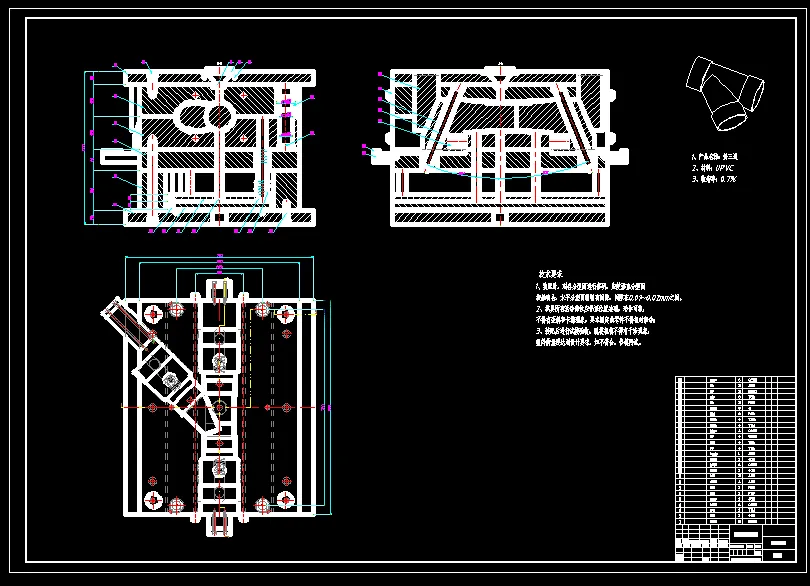

产品为日常生活用水的管道接头，常用于多个分支管道合并到主管道的时候所需要的管道接头。由于管道尺寸比较大，产品成型的体积量非常大，因而采用直浇注方式来填充，确保填充性能可以满足。由于产品需求量为中等批量需求，产品外观要求不高，因此为了节约成本，采用原身留的方式，让动模板与定模板作为型芯型腔。这样大大节约材料成本。并且设计为1腔，大大提升填充性能和精度要求。产品由于属于管道，因而三通管道均需要设计侧抽芯的方式进行脱模，结合角度的调整后，均可用斜导柱的方式机芯脱模。正常的滑块设计斜导柱15~20度最佳，最大不会超过30度，因本次行程需求，本次角度为25~30方可满足。
