作品包括：

Word设计说明书1份

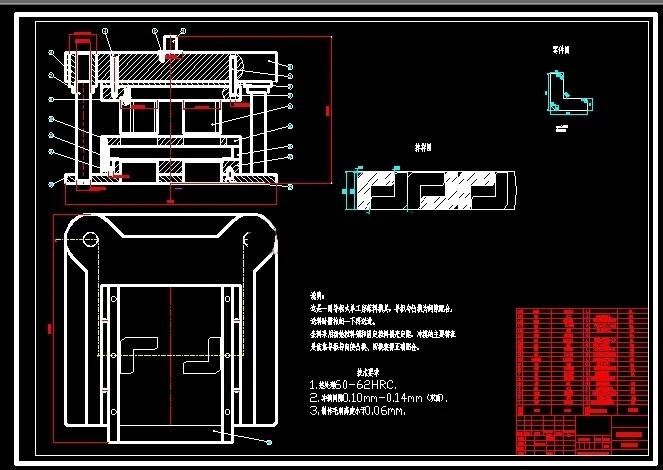

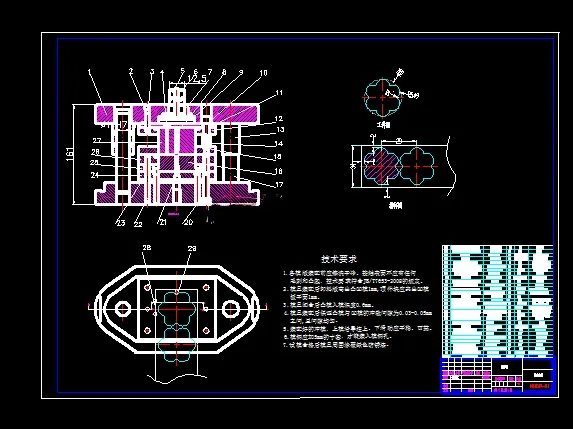

CAD版本图纸，共5张

摘要

该零件包括：冲孔、落料两个基本工序，可有以下三种工艺方案供选择： 方案一、先落料后冲孔，采用单工序模生产。 方案二、落料-冲孔复合冲压，采用复合模生产。 方案三、冲孔-落料连续冲压，采用级进模生产。 对各种方案的分析方案一、模具结构简单，但需要两道工序，两副模具，生产效率低，难以满足该零件的年产量要求。方案二、只需一副模具，冲压件的料较薄边距也小，考虑到凸凹模强度的影响图一采用复合模。方案三、只需要一副模具，生产率也很高，且零件较小，锡铜板较薄，出件和废料清除也较易，工作安全性和生产率较高。通过以上三种方案的分析比较，并根据设计要求确定该工件的冲压生产采用方案二为佳，并选择复合模。
