作品包括：

Word设计说明书1份

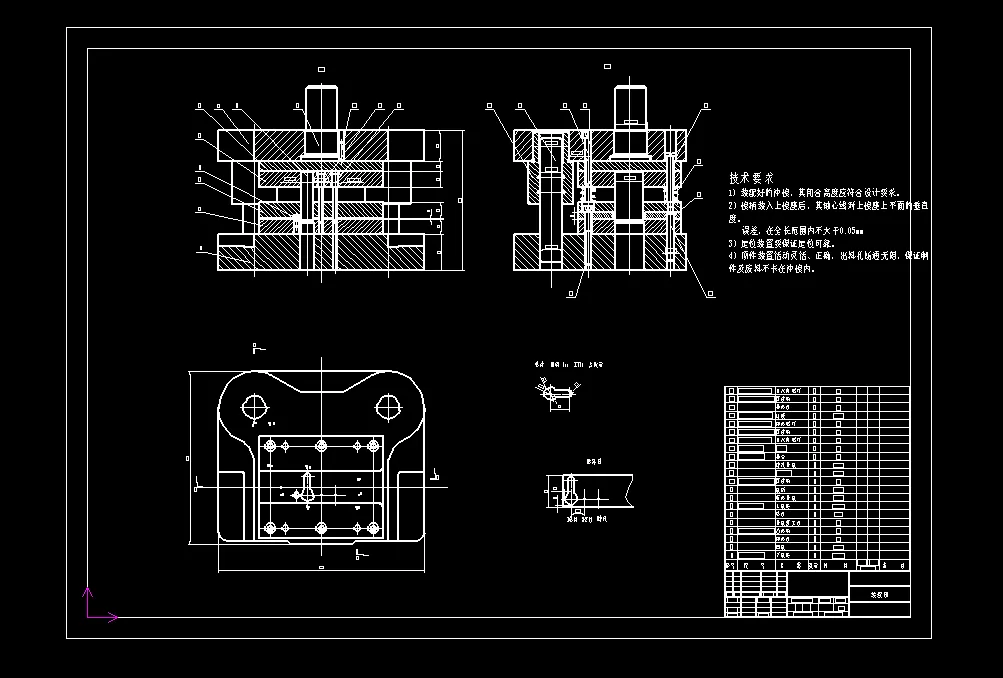

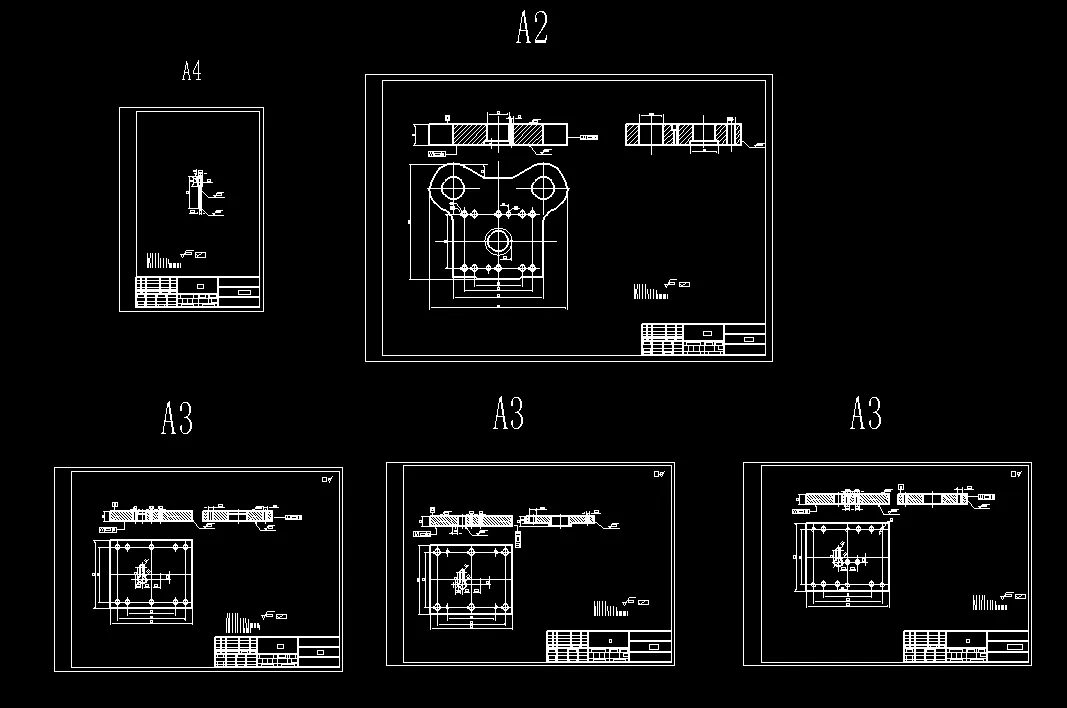

CAD版本图纸，共6张

摘要

本文设计是对垫片进冲压级进模设计，通过对制件的材料，结构，尺寸精度分析。本制件选用材料10钢。垫片总体左右对称，厚度为1mm, 垫片上外形最大为27mm，中间有一个直径3.6mm的圆孔。所以垫片可以采用较效率高的级进模冲裁模。级进冲裁模加工的精度较高且垫片要求无翘曲无扭曲。所以选择落料冲孔级进模。本论文从凹模开始设计，选择模架，设计凸模，再算凸凹模等模具零件尺寸。 本次设计通过对垫片的冲压模具设计。对所学知识的理解和运用进一步加深了。阐述了模具的设计过程和证明垫片在实际设计制造中的可行性。 关键词：垫片；冲孔；级进冲裁模；工艺模具设计
