作品包括：

Word设计说明书1份

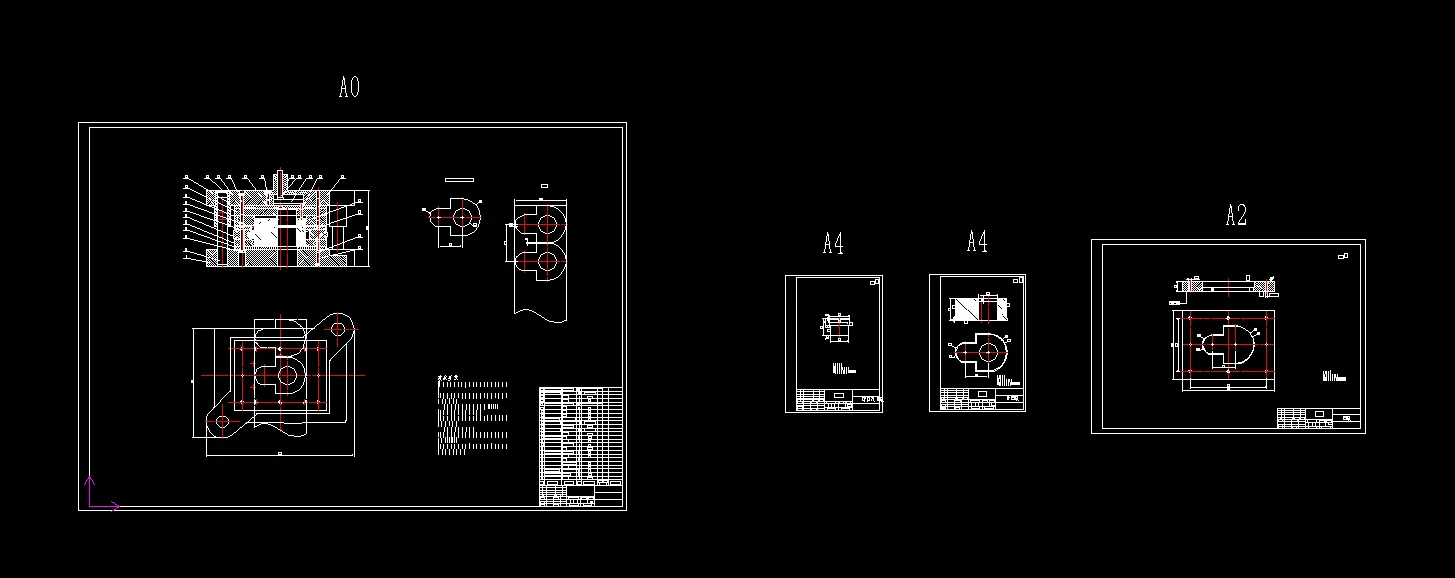

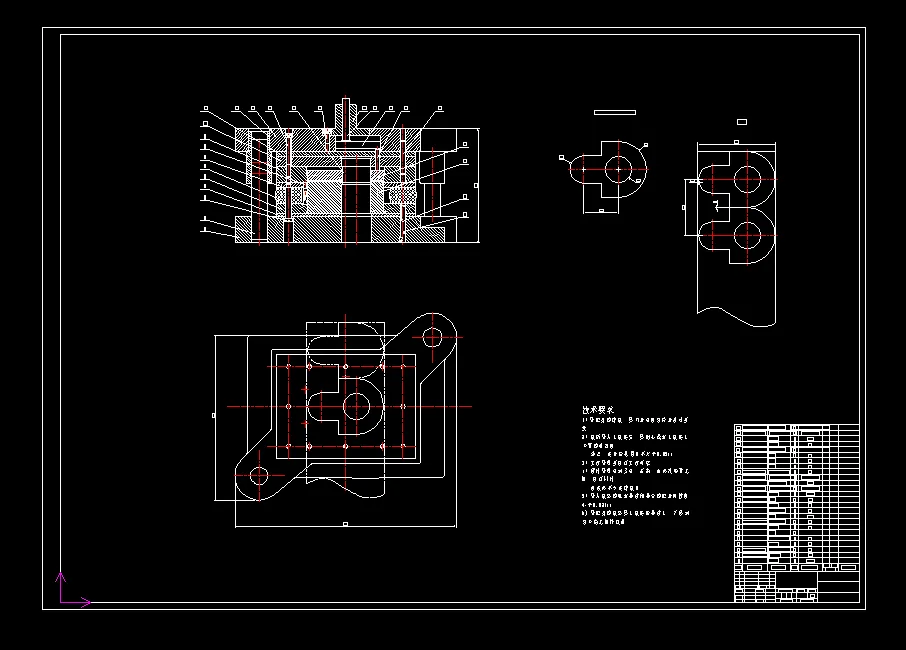

CAD版本图纸，共4张

摘要

本设计主要介绍了垫片冲孔、落料复合模设计的全过程。通过对垫片进行了详细的工艺分析、确定冲压工艺方案及模具结构形式，主要阐述了冲裁零件的模具设计，模具各零件的加工工艺性及模具的总装配。材料为35钢，其材料的力学性能比较好，经计算，此制件适合用冲孔、落料冲裁工艺生产。设计这套模具首先分析材料是不是适合冲裁，选用冲裁工艺是否经济，是不是需要后续工序，如校平、整形等，然后计算冲压力选定压力机，最后确定模具的结构和工作零件的结构，并计算其工作零件的尺寸，其他的一些零件则在设计的时候尽量选用标准件，节约模具的制造成本，这些前提条件做好后,然后进行模具总体设计。在设计过程中除了设计说明书外，还完成模具的装配图，非标准零件的零件图，采用CAD软件绘制冲压模具工作零件的零件图。 关键词：垫片；冲压模具；设计；冲孔；落料；冲裁；冲压力；压力机；模具结构；标准件；工艺规程；总装过程；
