作品包括：

Word设计说明书1份

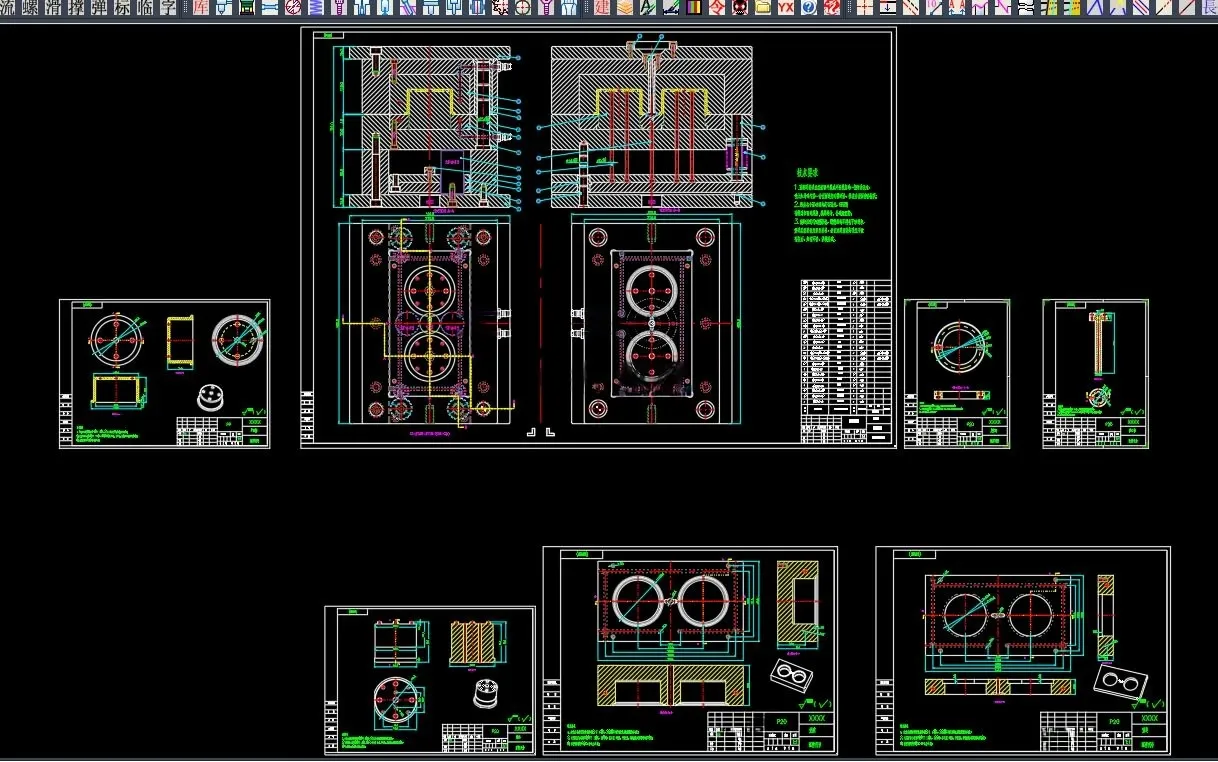

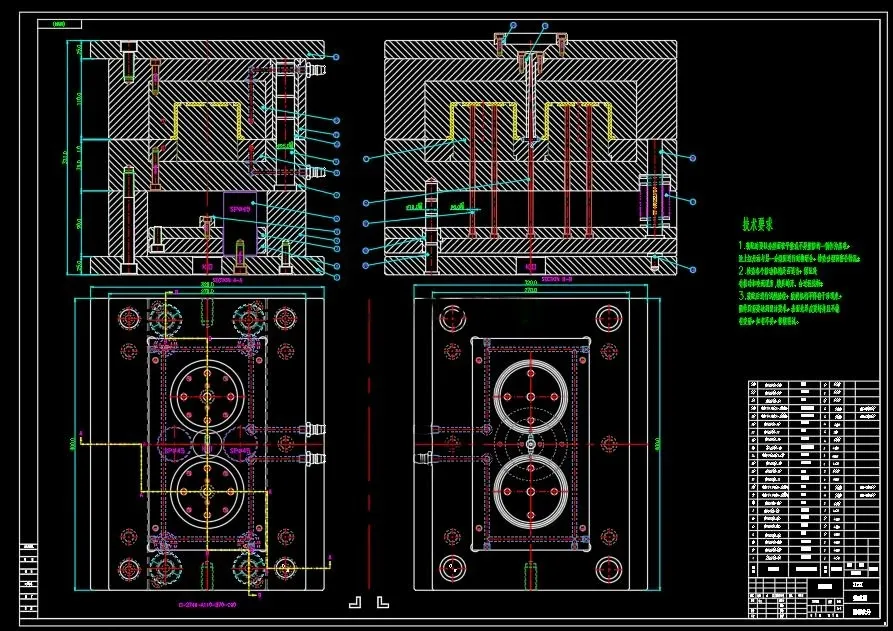

CAD版本图纸，共6张

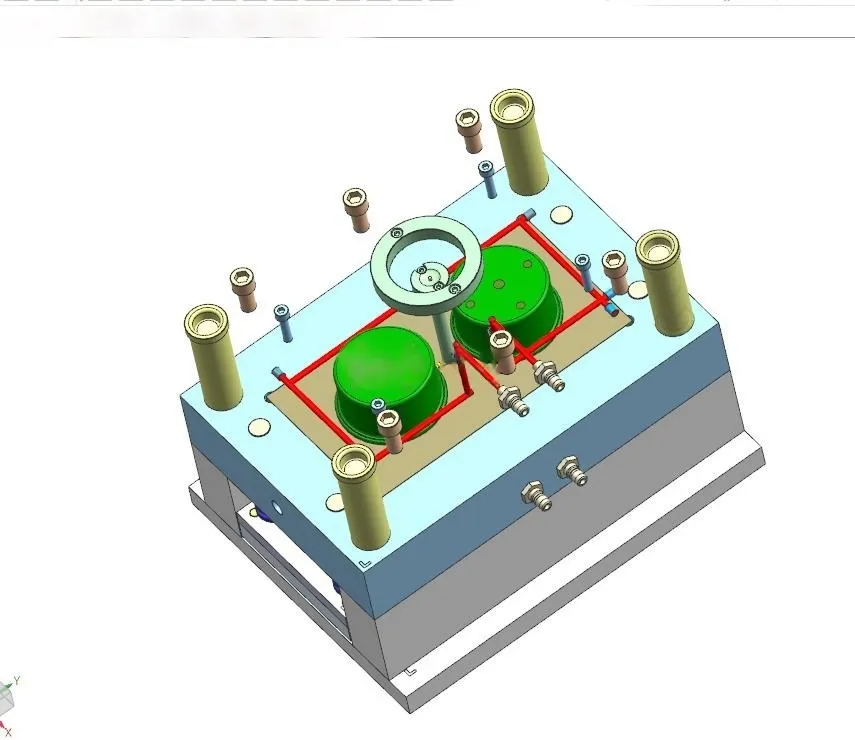

UG三维图一份

Creo三维图一套

摘要

本设计基于实际需求，以一模四腔结构形式设计模具，采用侧浇口的浇口形式进料。分析研究本文支撑盘产品的具体结构特征可知，本文设计注射模具需要通过两段型芯成型加工塑件产品的内部结构，故以镶嵌式结构设计注射模具的型芯部分。由于本文支撑盘产品部分位置带外螺纹结构，故以镶嵌式结构设计注射模具的型腔部分。而且该支撑盘产品的弯孔部分需要通过注射模具的侧向抽芯机构才能够顺利完成抽芯。在设计确定模具的基本结构之后，选用与实际注射生产相配合的注射机设备，并对其相关参数进行校核计算。
