作品包括：

Word设计说明书1份

任务书一份

开题报告一份

外文翻译一份

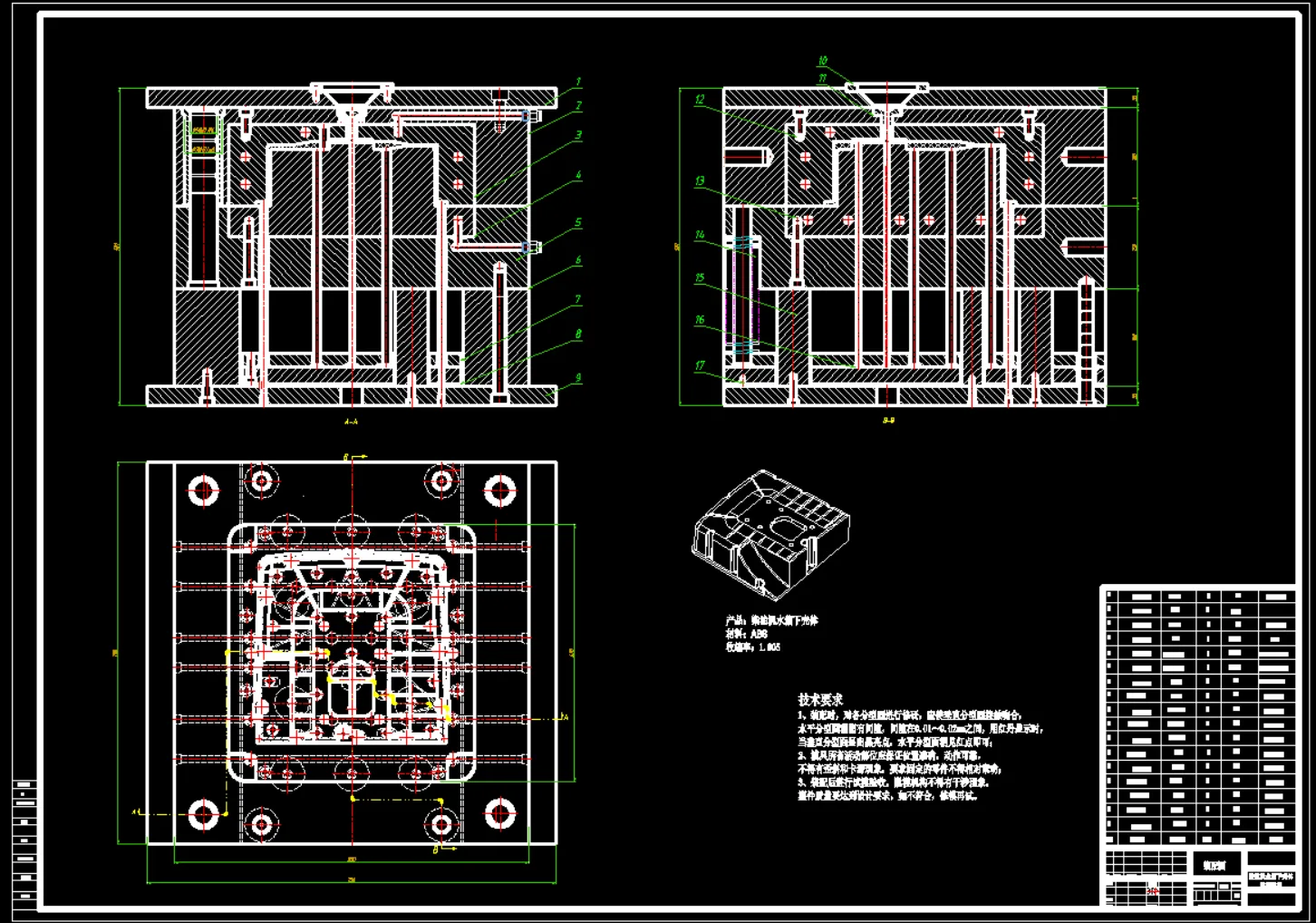

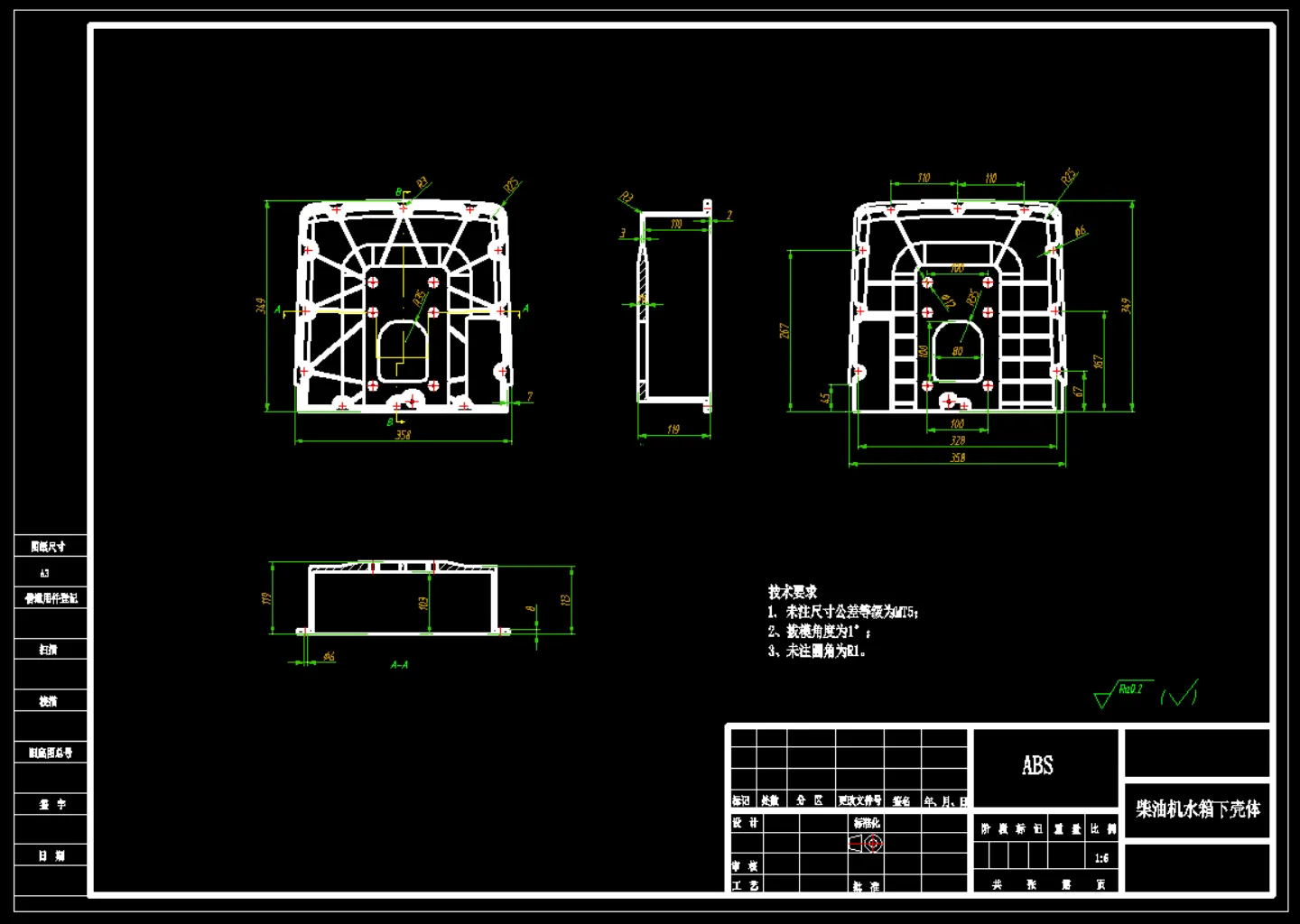

CAD版本图纸，共9张

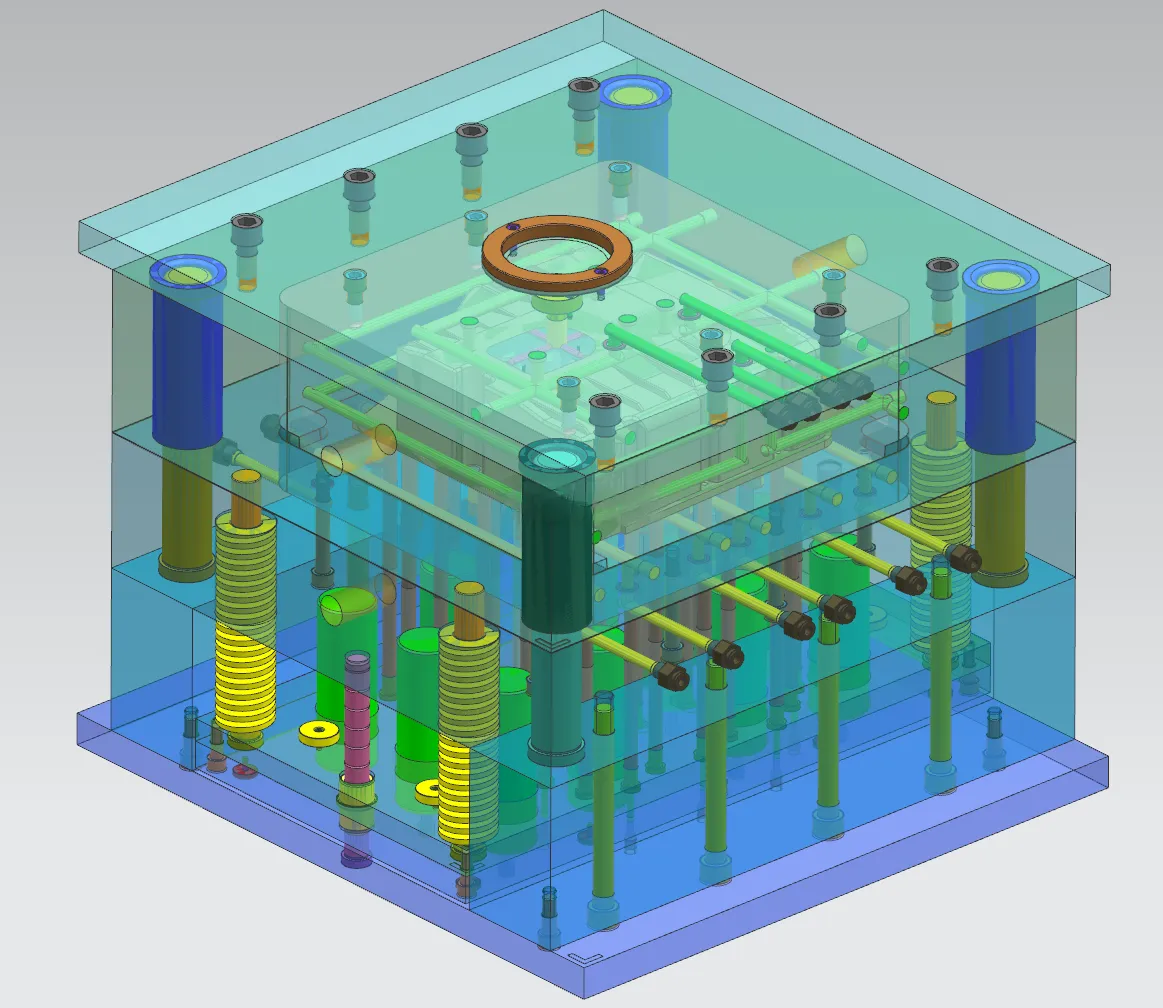

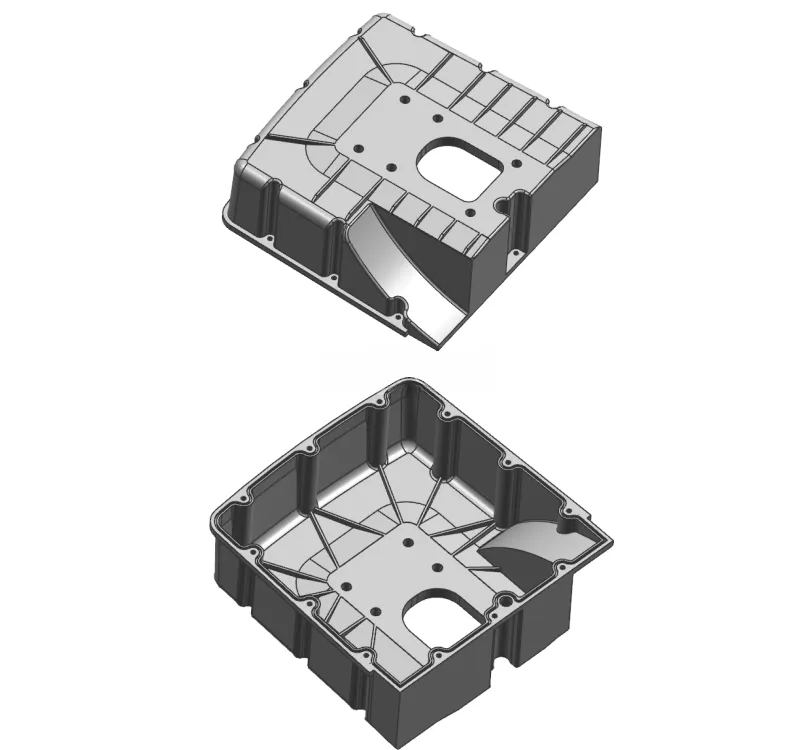

UG三维图一份

模流分析文件一份

数控加工文件一份

摘要

本次分析柴油机水箱下壳体的注塑成型工艺及模具结构，并且利用CAD/CAE/CAM软件来提升工作效率和验证设计的合理性。该制品材质选取ABS，能够满足生产要求和使用功能，选择最大轮廓平面作为分型面，从而确定使用单型腔和侧浇口进料；由于塑料壳体外形复杂，故采取普通流道浇注系统、局部嵌入式型腔、推杆和司筒推出机构、导柱导套导向机构、配合间隙排气系统、标准CI二板式模架、水路冷却系统的模具结构方案，此外根据所需熔料体积选择海天HTF530×B注射机，经过参数校核分析可知满足要求。下一步使用Moldflow进行模流分析，验证了成型工艺的可行性，最后通过UG完成模具图和型腔仿真加工。
